دوستان نظری ندارن ؟!

منم فکر کنم از منبع تغذیه بوده...

زنده باد آره اون رله بزرگه از رله کوچیکه فرمون میگرفت محافظ زدم به برق با یه ترانس دیگه رله کوچیکه رو که فعال کردم اون بزرگه هم راه افتاد با همون ترانس ورودی برق به مدار دادم دیدم محافظ روشن شد دیگه کار خاصی انجام ندادم ترانس خودم که جدا کردم مال خودش زدم، محافظ روشن کزدم دیدم درست شده!!! این یعنی چی؟ اشکال از کجا بوده ؟ رله بزرگه ؟ رگولاتور ؟ ترانس ؟ یکسوساز ؟ به یه قطعه ای شوک وارد شد احیا شده!!! به نظرتون بعدا هم ممکنه باز به این صورت خراب بشه ؟

آقا یه دستاورد دیگه!! از و ترانس منفی گرفتم و با پایه های ترانزیستور چک کردم... ولتاژش با ولتاژ خروجی های ترانس تقریبا یکی بود فقط یکی از پایه ها 0.1 ولت بیشتر بود که اونم از 4.08 - 4.1 متغیر بود یعنی روی حالت DC مولتی متر حالا موندم این ترانزیستوره سالمه یا خراب؟!

از پایه ها ولتاژ گرفتم اما در حد 0.01~0.03 بود! یعنی پایه وسط زو با چپ و راستی گرفتم ولتاژی نمیداد اما بازم برق از ترانس واردش میشد راستی خروجی ترانس در حالت AC مولتی متر که میگیرم یکی 10 ولت و یکی 14 میده در حالت DC مولتی متر که میزارم هردو رو تقریبا 5 ولت میده ! جریان چیه ؟

فرمودین : دوست عزیز l7805c رگلاتور 5 ولته ،یعنی ولتاژ 5 ولت میده تو خروجی از پایه وسط به خروجی بگیری باید 5ولت بده خوب حالا عزیز من دقیقا پایه وسط رو با کجا باید ولتاژ بگیرم ؟ یعنی اگر پایه وسط ترانزیستور + باشه ، - رو باید به کجا بزنم که ولتاز بگیرم ؟ تا بعدش برسیم به آی سی

چجوری این دوتا رو تست کنم ؟ آیسی ریگلاتور L7805c و آیسی مدار LM324N

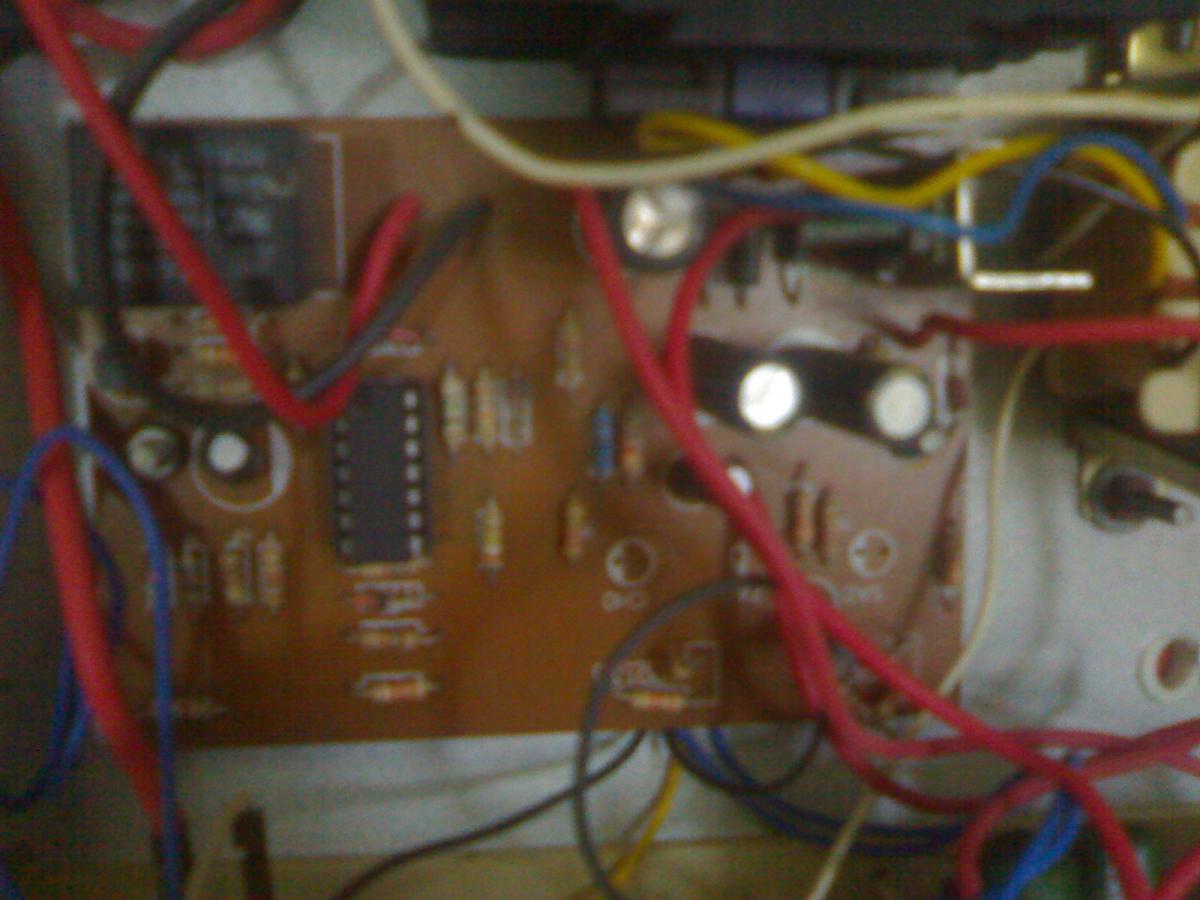

ممنونم از وقت گذاشتنت فیوز نداره رله تست شد سالمه خروجی ترانس برق داره اما من از روی خازن تست نکردم ، سیمهای خروجی که روی مدار بود تست کردم و 2 خروجی داشت ، یکی تقریبا 9 ولت اون یکی تقریبا 12 ولت بود تنها شکم به اون آیسی (LM324N) و اون ترانزیستوره که هت سینگ داره (L7805c-v)-(اگر درست گفته باشم) که نمیتونم تستشون کنم و البته اون رله بزرگه که بالای دستگاه میبینیش... جای دوتا آیسی هم عوض کردم روشن نشد! عکس قطعاتی که شک دارم

خوب یکم مبتدی تر اگه بگی با هم میریم جلو و تست میکنیم... تا حدودی متوجه شدم اما ...! کاش از روی یکی از عکسها با شکل یه توضیحی میدادی ، ممنونم

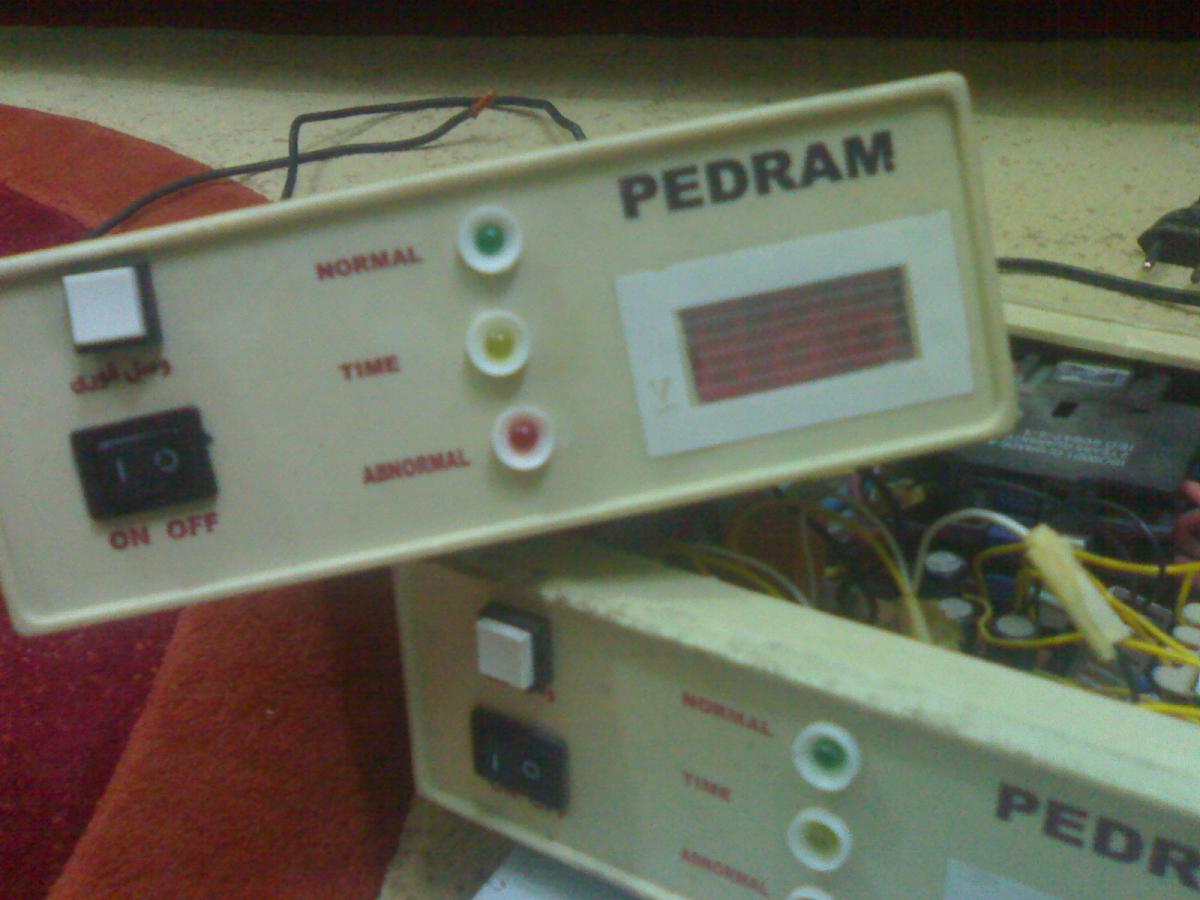

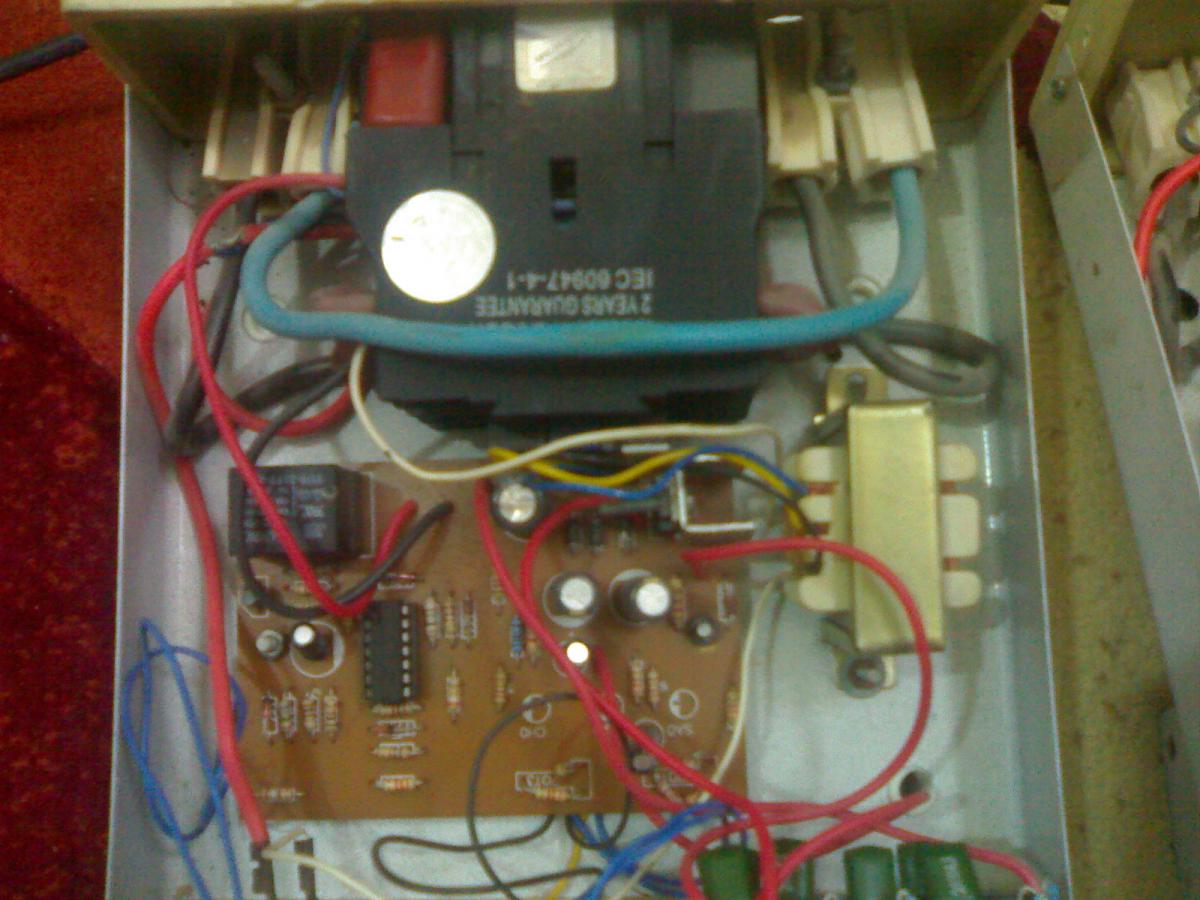

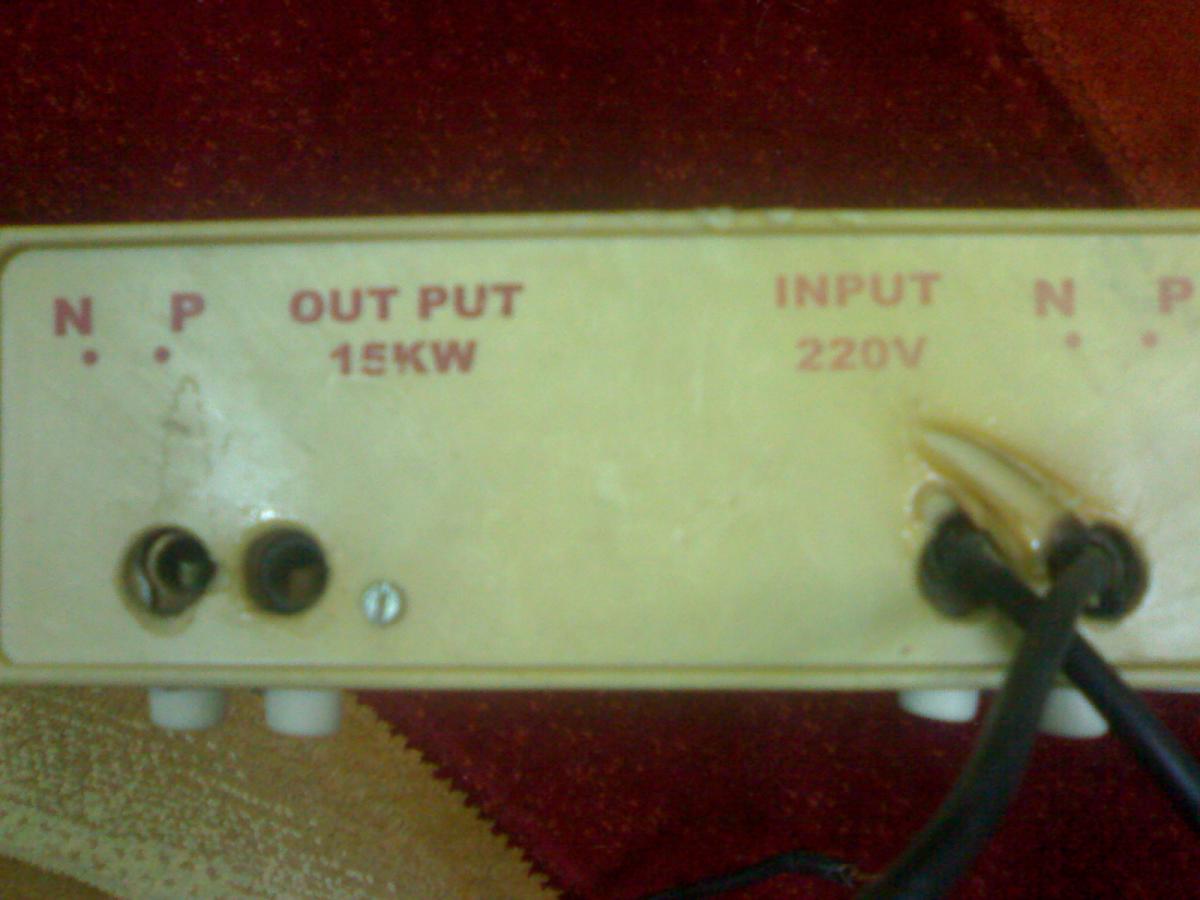

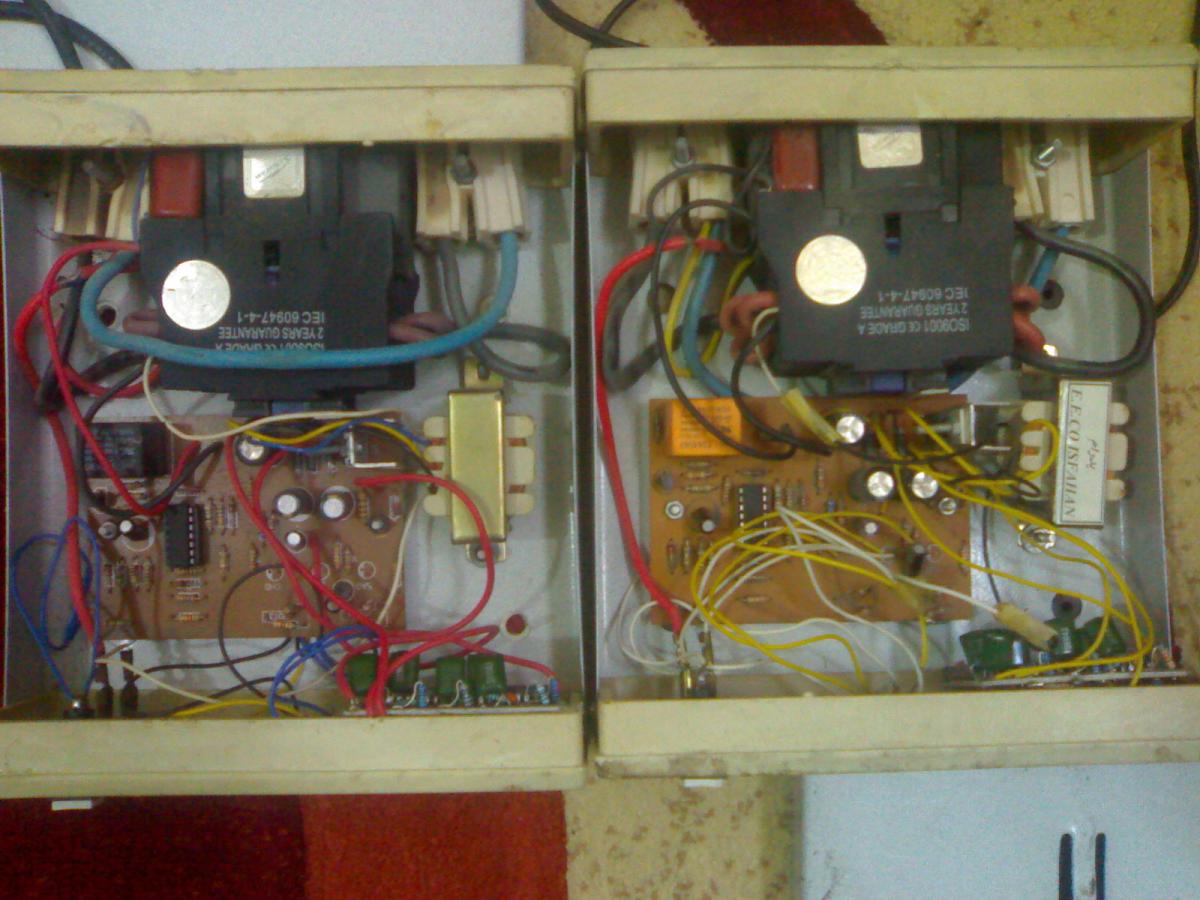

دوستان سلام من 2تا محافظ کلی برق ساختمان 15A برند پدرام دارم که هر دو خراب شدن... یکیش یهو و بدون دلیل از کار افتاد و با اینکه برق به داخل مدار میاد و ترانس برق داره اما روشن نمیشه و حتی ولتاژ هم نشون نمیده... جایی ، راهی ، روشی هست که بتونم تست کنم و عیب یابی کنم ؟ با توجه به اینکه 2تا یک مدل دارم میتونم از قطعات اون واسه این! استفاده کنم؟ (دوتا یکیشون کنم) اگر که هر دو دذرست بشن که نوره الا نوره....! به هر حال از تمامی اساتید که وقت کمک دارن و حوصله همفکری دارن تقاضای راهنمایی دارم. اینم از عکسهای محافظ
