آموزش تعمیرات پاور های گرین

[masoud.6826 0]

اقای شعبانی تشریف بیارین



[m.shabani 1649]

در 9 ساعت قبل، masoud.6826 گفته است :

سلام نه هیچ ولتاژی نداره.حتی سیم بنفش

فیوز رو چک بفرمائید اگه فیوز مشکلی نداشت مشکل از مدار استند بای هست که باید تعمیر بشه



[masoud.6826 0]

در ۱ ساعت قبل، m.shabani گفته است :

فیوز رو چک بفرمائید اگه فیوز مشکلی نداشت مشکل از مدار استند بای هست که باید تعمیر بشه



کدوم قطعاتو بایید تعویض کنم؟

[masoud.6826 0]

فیوزو چک کردم.خازن های ورودی و هیت سینک اول و ترانس ها هم سالم هستن

[m.shabani 1649]

هیت سینک اول روچک کنید یدونه ترانزیستور k2717 هست اون روچک کنید  روبروی این سوئیچ یدونه دیود زنر 15 ولت هست اون روچک کنید بعد از ترانسفورمر استند بای یدونه دیود 540 هست اون روهم چک کنید



ویرایش شده ژانویه 2, 2018 توسط m.shabani

[masoud.6826 0]

اقای شعبانی این پاوررگ 330

5ولت استندبای رو داره اما ولتاژهای دیگه رو نداره مشکل از کدوم قطعه هست؟

[masoud.6826 0]

[masoud.6826 0]

اقای شعبانی 5 ولت سیم سبز و بنفش رو دارم

مابقی سیم ها ولتاژشون صفره

[m.shabani 1649]

در 7 ساعت قبل، masoud.6826 گفته است :

اقای شعبانی 5 ولت سیم سبز و بنفش رو دارم

مابقی سیم ها ولتاژشون صفره

خیلی دلایل میتونه دخیل باشه

چک کردن سوئیچ ورودی

چک کردن آی سی هشت پایه فرمانو کنترل

چک کردن رکتیفایرهای خروجیوهزاراندلایل مخصوصا این پاور که قطعات smd زیادی داره

[Cube 105]

در در 1396/09/29, 14:41:22، Cube گفته است :

خیلی ممنون .

لطفا در مورد Sense A و Sense B در کانکتور های 6 پین و 8 پین PCI هم توضیح بدین دقیقا چه وظیفه ای بر عهده دارن . (البته یه توضیح کوچک ای تصویر داده ولی چندان مفهموم نیست)

درمورد این پست هم راهنمایی کنین

[Gamerone 4]

سلام دوستان من یه پاور ۱۲۰۰ گرین دارم زمانی که باهاش بازی میکنم یه صدای بیزه شکل ازش بیرون میاد میتونید کمک کنید این چه صدای هست

[Hessain4707 0]

با سلام خدمت آقای شعبانی بنده یه پاور گرین مدل ۳۸۰وات دارم.

همه چیزش درسته فقط ولتاژ استندبای۷.۶ولته(سیم سبز)

هیچ اثری روی برد از سوختگی مقاومت یا بادکردن خازن وجود نداره .

حال میخواستم ببینم اینجا هم همون خازن ۵۰ ولت ۱۰میکروفاراد رو باید عوض کنم.

چون عکس مدار در صفحه اول رو ندارم.

میشه راهنمایی کنید که خازن با این مشخصات فقط یکی روی برد وجود داره که همون رو عوض کنم یا نه .(من که یکی بیشتر اونم نزدیک سیم بنفش و سیاه  نتونستم پیدا کنم)

[m.shabani 1649]

در در 1396/10/22, 18:38:25، Gamerone گفته است :

سلام دوستان من یه پاور ۱۲۰۰ گرین دارم زمانی که باهاش بازی میکنم یه صدای بیزه شکل ازش بیرون میاد میتونید کمک کنید این چه صدای هست

سلام معمولا صدای چوک هست یا هسته ترانسفورمرها که ایزوله نیستند

در در 1396/10/23, 19:06:16، Hessain4707 گفته است :

با سلام خدمت آقای شعبانی بنده یه پاور گرین مدل ۳۸۰وات دارم.

همه چیزش درسته فقط ولتاژ استندبای۷.۶ولته(سیم سبز)

هیچ اثری روی برد از سوختگی مقاومت یا بادکردن خازن وجود نداره .

حال میخواستم ببینم اینجا هم همون خازن ۵۰ ولت ۱۰میکروفاراد رو باید عوض کنم.

چون عکس مدار در صفحه اول رو ندارم.

میشه راهنمایی کنید که خازن با این مشخصات فقط یکی روی برد وجود داره که همون رو عوض کنم یا نه .(من که یکی بیشتر اونم نزدیک سیم بنفش و سیاه  نتونستم پیدا کنم)

عکس از برد بین هیت سینکاول و دوم بندازد تا راهنمائی کنم



[Ratchet Wrench 762]

در 13 دقیقه قبل، m.shabani گفته است :

سلام معمولا صدای چوک هست یا هسته ترانسفورمرها که ایزوله نیستند

درود آقای شعبانی. این صدا بیشتر از چوک های PFCهست یا چوک های مدار AC به DC؟

[Hessain4707 0]

در 8 ساعت قبل، m.shabani گفته است :

سلام معمولا صدای چوک هست یا هسته ترانسفورمرها که ایزوله نیستند

عکس از برد بین هیت سینکاول و دوم بندازد تا راهنمائی کنم





در 8 ساعت قبل، m.shabani گفته است :



عکس از برد بین هیت سینکاول و دوم بندازد تا راهنمائی کنم





[m.shabani 1649]

در در 1396/10/25, 07:55:29، Hessain4707 گفته است :





یدونه خازن 10 میکرو 50 ولت اون پشت هست با فلشنشون دادم اونو تعویض کن حل میشه

[farokhe_bihamta 33]

سلام و خسته نباشید

اقای شعبانی یک پاور دستمه که سیم بنفش 5 ولتو داره فقط استارت نمیخوره

تو هیت سنگ اول ترانزیستور وسطی مشکل پیدا کرده بود به شماره d304x  که دوتا هستن یکیش سالم بود تو بازار نبود یک ترانزیستور دیگه جاش زدم d44h7  احساس کردم بهش نزدیکه

البته پاور قبل تعویض ترانزیستور هم ولتاز سیم بنفشه 5 رو داشت

دوتا از ای سی ها رو هم عوض کردم339 و 7500 را  ولی باز استارت نمیخوره

فرقی که بین ای سی az 339 و lm 339  وجود نداره

یکی از خازنهای وردی هم باد کرده بود که ظرفیت 680 میکرو 200 ولت داشتم.به جای اونم 330 میکرو 200 ولت داشتم جا زدم

هیت سینگ دوم رو هم در اوردم دیودهاشو چک کردم



D304X.pdf

ویرایش شده ژانویه 17, 2018 توسط farokhe_bihamta

[Hessain4707 0]

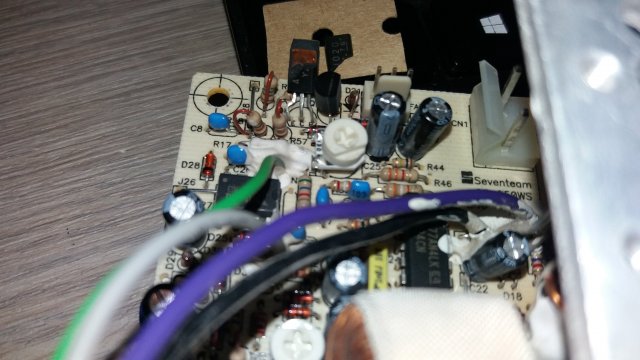

با سلام و تشکر از آقای شعبانی که محل خازن ۵۰ولتی رو باعکس فرستادن.

خازن رو عوض کردم ولی موقع تست کردن زیر میز یه تکه فلزی بود که باعث شد قسمت کوچکی از مدار اتصال کوتاه بشه .یه ترانزیستور تو قسمت اتصال کوتاه با مشخصات

A1020

 Y:.76

ترکید.

حال میخوام ببینم.که این ترانزیستور همون 2sa1020 هستش ؟ومطلب دیگه اینکه چون ظاهر مقاومت های قسمت اتصال کوتاه و اون ترانزیستور دیگه سالمه میتونم نتیجه بگیرم که واقعا سالم هستش .؟و کسی میدونه این قسمت مدار اثرش رو کجا نشون میده؟



ویرایش شده ژانویه 20, 2018 توسط Hessain4707
سوتی

[parhammf 1]

اقای شعبانی سلام خسته نباشی

ولتاژ سیم بنفش یه پاور 380 گرین بالا رفته بود که خازنهای بین دو هیت را

تعویض کردم اما هنگامیکه به پاور ولتاژ دادم ترازیستور 2717و دیود d6ومقاومتهای 2.2

اهم ترکیدن علت چی بوده که با تعویض فقط خازنهای بین دو هیت قطعات سوخته

(این مشکل برا  چندتا پاور به وجود اوده بود که با تعویض خازنها مشکل حل شد

ولی این یکی....

اگه عکس نیاز بود دوتا پست بالاتر هستدقیقاهمین پاوره

مرسی

ویرایش شده ژانویه 26, 2018 توسط parhammf

[beal 0]

با سلام و احترام

یه پاور گرین 330 که برق میزدیم سوت میکشید و روشن نمیشد و خازن 50V 10MF رو تعویض کردم دیگه صدای سوت نمیاد و سیم سیز 5 ولت داره و 5V stby نیز هستش و وقتی سیم سبز و مشکی رو بهم اتصال میدم پاور یه لحظه روشن و خاموش میشه . هد سینک دوم رو بیرون آوردم و همه قطعات اتصالی نداشتن و هدسینک دوم  با کل قطعاتش رو با یه پاور دیگه تست کردم سالم بود . در صورت امکان راهنمایی بفرمایید ؟

با تشکر

[arman_dx 0]

سلام و خسته نباشید خدمت همه ی دوستان

من  از پاور گرین مدل GP535A استفاده میکنم که در حین استفاده از سیستم با  صدای ترکیدن و جرقه از کار افتاد .

تا موقعی که سیم سوخته شده ی قسمت C 48 رو جدا نکرده بودم با وصل کردن کابل برق و روشن کردنش اتصالی و جرقه  داشت و باعث پریدن فیوز خونه میشد.ولی وقتی دوتا سیم این قسمتو  C48که ترکیده بود جدا کردم دیگه این اتقاق نیوفتاد.

دوستان کسی هست که بدونه این قسمت C48 روی برد پاور اسم دقیقا  چه چیزیه یا چه مدلیه ؟اگه هم نقشه ی برد گرین دارین  بفرستین شاید بتونم از توش قسمت C48 رو پیدا کنم.

توی عکس مشخص کردم

ممنون میشم راهنمایی کنید.

C48

[BEHnam++ 1]

در در 1395/11/26, 13:32:03، hamed_crazy گفته است :

سلام.خسته نباشید. یه پاور330a دارم که در هیت سینک اول و دوم یکی ترانسیستور سوخته بود و عوض کردم. در ولتاژ ۱۲ هم یه خازن نشتی داشت که فعلا خارج کردم.۲تا مقاومت کنار سینک دوم سیاه شده بود که تعویض کردم. ۵ ولت سیم سبز و بنفش درسته. اصلا استارت نمیشه با اتصال سیم سبز و مشکی .
یه خازن کنار سوکت فن بود ۵۰ولت ۱میکرو که برداشتم . استارت که میکنم پاور تیک تیک میکنه و حتی یه بار روشن شد برای ۳ ثانیه و ولتاژ ۱۲کاملا درست بود . ولی دیگه روشن نشد. خازن کاملا سالمه . تعویض هم کردم ولی وقتی خازن رو میزارم دیگه تیک تیک نمیکنه .میشه منو راهنمایی کنین

Sent from my Redmi Note 3 using Tapatalk


مقدار این دوتا مقاومت چقدره؟ مال من کامل سیاه شده قابل تشخیص نیست

[m.shabani 1649]

در در 1396/12/29, 03:37:50، arman_dx گفته است :

سلام و خسته نباشید خدمت همه ی دوستان

من  از پاور گرین مدل GP535A استفاده میکنم که در حین استفاده از سیستم با  صدای ترکیدن و جرقه از کار افتاد .

تا موقعی که سیم سوخته شده ی قسمت C 48 رو جدا نکرده بودم با وصل کردن کابل برق و روشن کردنش اتصالی و جرقه  داشت و باعث پریدن فیوز خونه میشد.ولی وقتی دوتا سیم این قسمتو  C48که ترکیده بود جدا کردم دیگه این اتقاق نیوفتاد.

دوستان کسی هست که بدونه این قسمت C48 روی برد پاور اسم دقیقا  چه چیزیه یا چه مدلیه ؟اگه هم نقشه ی برد گرین دارین  بفرستین شاید بتونم از توش قسمت C48 رو پیدا کنم.

توی عکس مشخص کردم

ممنون میشم راهنمایی کنید.

C48

سلام

اون سی 48 وریستو رمیباشد ونداشتنش  هممشکلی ایجاد نمیکنه کارش مثل یه فیوز هست که وقتی ولتاژ بالا میره میترکه  و شوت کات میشه

[m.shabani 1649]

در 16 ساعت قبل، BEHnam++ گفته است :

مقدار این دوتا مقاومت چقدره؟ مال من کامل سیاه شده قابل تشخیص نیست

بهنام عزیز اون دوتا مقاومت غالبا سیاه هست ومشکلی ایجاد نمیکنه

[BEHnam++ 1]

در در 1397/01/21, 09:41:36، m.shabani گفته است :

بهنام عزیز اون دوتا مقاومت غالبا سیاه هست ومشکلی ایجاد نمیکنه

سلام مجدد خدمت دوستان عزیز

با تشکر از استاد عزیز آقای شعبانی و با اجازه ایشون نتیجه کار را برای استفاده دوستان عرض میکنم.

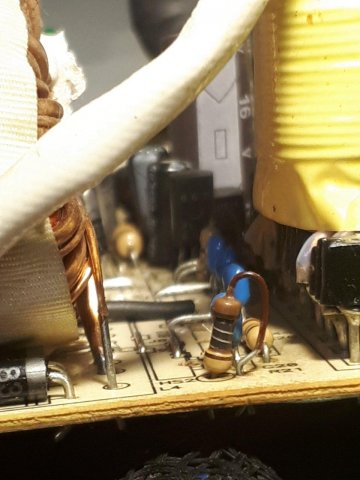

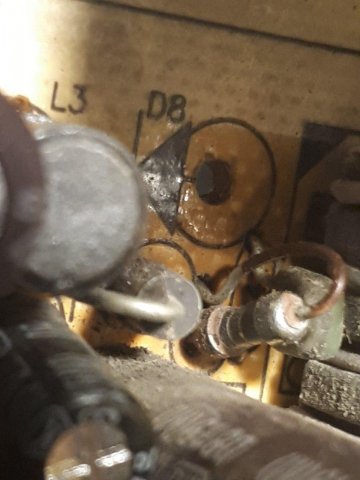

یه پاور گرین 330 داشتم که روشن نمیشد.بعد از باز کردن دستگاه تنها عیب ظاهری که داشت سیاه شدن دو مقاومتی بود که در پست قبلی اعلام کردم بعلاوه اینکه صدای سوت هم از دستگاه شنیده میشد. ولش تمام خازنها بنظر سالم بودن. هر دو سیم سبز و بنفش ولتاژی در حدود 3.7 داشتن که با گذشت زمان یک دهم یک دهم ولت افزایش پیدا میکرد.

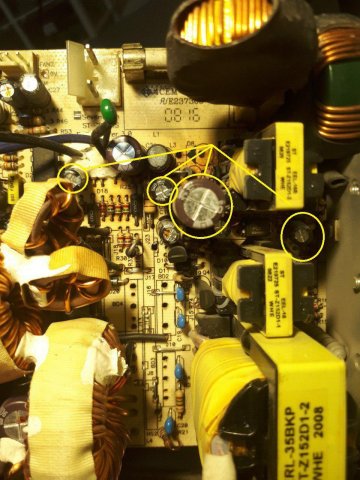

جناب شعبانی فرمودند خازن 2200 میکرو فاراد 16 ولت و سه خازن 10 میکروفاراد 50 ولت را تعویض کنیم. بعد از تعویض صدای سوت قطع شد و ولتاژ هردوسیم سبز و بنفش استیبل و در حدود 5.2 اندازه گیری شد.

فن دستگاه هم صدای زیادی داشت که با کمی روغن کاری برطرف شد.

دو مقاومت سیاه شده هم همونطور به حال خودشون رها شدن تا در سیاهی خودشون باقی بمونن ?

با تشکر فراوان از جناب شعبانی

ویرایش شده اپریل 12, 2018 توسط BEHnam++
