آموزش تعمیرات پاور های گرین

[Lesners 2]

در 1 دقیقه قبل، Post-Human Warrior گفته است :

بله ظرفیت و مقاومت داخلی(ESR) . گفتم اگه سلف تزویج داره (سلف زردی مشترک با ریل هستن 3.3-5-12) چون فید بک مستقل ندارن.

اگه ابزار های لازم رو ندارید. بدین یه تعمیر کار خوب تا ایرادش رو رفع کنه. چون ممکنه با یه اشتباه کل پاور نابود بشه

تصمیم دارم بدم یه تعمیر کار خوب امیدوارم درست بشه

[SystemX 7]

سلام عرض ادب خدمت اساتید فن پاور

من یه پاور 780B دارم از این قدیمی ها که 2 تا فن داره یکی جلو و یکی پشت پاور.پاور پلمپ هست و از اول هم دست خودم بوده.اللته یه چند سالی هم گوشه خونه خاک‌میخورده و ازش استفاده نشده.الان یه چند وقتی هست که ازش استفاده میکنم اما وقتی که پاور زیر بار گرافیک میره یه صدای ویز ویز ازش شنیده میشه که نسبتا زیاد هست.مثلا وقتی بازی رو اجرا میکنی صدا به صورت کم شروع میشه تو منوی بازی ها اما دقیقا زمانی که میرن داخل بازی و گرافیک سه بعدی شروع میشه صدا خیلی زیاد میشه.این مشکل با نرم افزارهای تست گرافیکی مثل فورمارک یا یونیجین هم هست که دقیقا با شروع گرافیک سه بعدی و درگیری کارت گرافیک صدای ویز ویز پاور زیاد میشه.لطف کنید بفرمایید علت این صدا و ایا مهم هستش و اکر اره  روش رفع اون چطور هست؟ با تشکر فراوان

مشخصات سیستم هم به این صورت هست.مین و پردازنده۱۳۶۶ (i7-960) ,رم 12 گیگ (سه تا چهار گیگ)، گرافیک gtx 970، به همراه هارد و ssd و کیس استرایکر که سه تا فن داره.البته پردازنده کولر ایر هم داره.

[ASTS 806]

سلام

@m.shabani

یه پاور بی نام و نشان هست که ولتاژ سیم سبز و بنفش رو داره ولی استارت نمیخوره باز کردم دوتا خازن یکی 1000 16 و یکی 1000 10 باد کرده بود که عوض کردم ولی فرقی نکرد. هردو هیت سینک چک شدند و مشکلی نداشتند خازن های ورودی هم دوتا 470 200WV هستند که با خازن سنج میزان رو 370 نشون میده برای هردو.

با تشکر

[parhammf 1]

در 14 ساعت قبل، ASTS گفته است :

سلام

@m.shabani

یه پاور بی نام و نشان هست که ولتاژ سیم سبز و بنفش رو داره ولی استارت نمیخوره باز کردم دوتا خازن یکی 1000 16 و یکی 1000 10 باد کرده بود که عوض کردم ولی فرقی نکرد. هردو هیت سینک چک شدند و مشکلی نداشتند خازن های ورودی هم دوتا 470 200WV هستند که با خازن سنج میزان رو 370 نشون میده برای هردو.

با تشکر

سیم زرد وبنفش رو بهم وصل کن اگه فن کار کرد ایراد از ای سی

[parhammf 1]

tl494

[ASTS 806]

در 59 دقیقه قبل، parhammf گفته است :

سیم زرد وبنفش رو بهم وصل کن اگه فن کار کرد ایراد از ای سی

بله کار کرد فقط کدوم ای سی؟

[ASTS 806]

در 53 دقیقه قبل، parhammf گفته است :

tl494

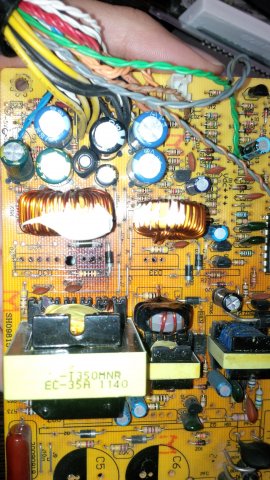

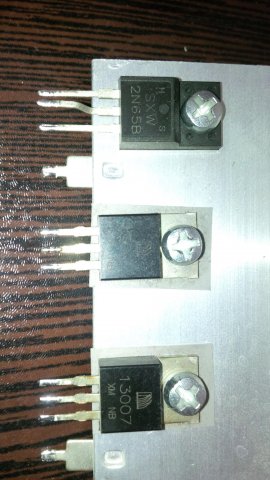

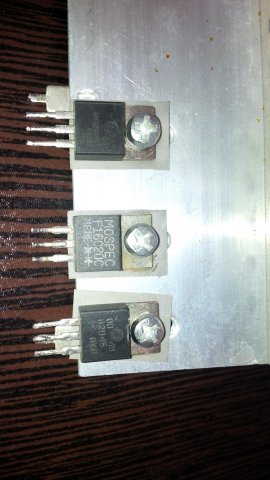

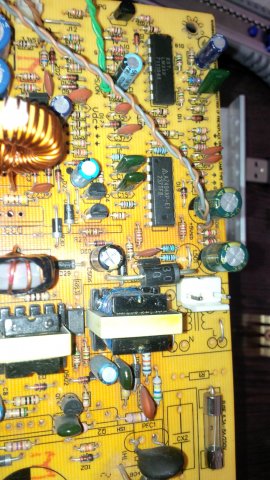

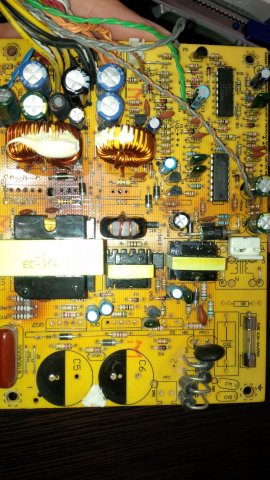

نداره یه همچین ای سی. داخل عکس معلومه شماره ای سی ها که این نیست.

[SystemX 7]

دوستان و سروران گرامی

ممنون میشم صاحبنظران لطف کنن یه نکاهی به مشکل ما نمایند.واقعا نگران این موضوع هستم.

[ASTS 806]

در 50 دقیقه قبل، SystemX گفته است :

دوستان و سروران گرامی

ممنون میشم صاحبنظران لطف کنن یه نکاهی به مشکل ما نمایند.واقعا نگران این موضوع هستم.

سلام عزیز

این تاپیک برای راهنمایی جهته تعمیر هستش. پاور شما احتمالا مشکل کویل واین داره که قبل این هم دوستان زیادی چه برای پاور و چه کارت گرافیک این مشکل رو داشتند و تاپیک های مختلفی ایجاد کردند، اون ها رو بررسی کنید اگه جواب سوال مورد نظرتون رو دریافت نکردید تاپیک داخل موضوع مناسب ایجاد کنید دوستان کمک خواهند کرد.

ویرایش شده اکتبر 24, 2018 توسط ASTS

[sina85 0]

با سلام خسته نباشید

پاور 380 گرین این پاور مشکل داشت  روشن نمیشد صدا میاد خازن هاش عوض کردم درست شد برای اینکه خازن زیر هیت سینگ عوض کنم مجبور شدم دوتا خازن بزرگ دربیار هیت سینگ جدا کنم پاور درست شد تست کردم بعد از مجبور شدم واسه اینکه پیچ هیت سینگ بندم خازن های بزرگ بیرون اوردم داشتم تلفن حرف میزدم هواسم نبود گند زدم یکی از خازن ها مثبت منفیشو برعکس جازدم

پاور روشن کردم تست کردم یک دفعه خاموش شد خازن 820 میکرو فاراد 200 ولت عوض کردم همونی که اشتباه جا زدم ماسافت 2717 مشکوک به خرابی بود عوض کردم فیور عوض کردم  پاور الان درسته خروجیشم مشکل نداره

فقط ;کابل  برق که میزنم یه لحضه صدا میده صدای نارسای برقه قبل از اینکه روشن کنم پاور تا کابل برق میزنم یه لحضه صدا میده قطع میشه میخواستم بدون کسی میدونه از چیه

احتما داره از اون یکی خازن بزرگش باشه که عوض نکردم

ویرایش شده اکتبر 27, 2018 توسط sina85

[sina85 0]

کسی نیست یه نظری بده

[Post-Human Warrior 77]

در در 1397/08/04, 23:45:56، sina85 گفته است :

با سلام خسته نباشید

پاور 380 گرین این پاور مشکل داشت  روشن نمیشد صدا میاد خازن هاش عوض کردم درست شد برای اینکه خازن زیر هیت سینگ عوض کنم مجبور شدم دوتا خازن بزرگ دربیار هیت سینگ جدا کنم پاور درست شد تست کردم بعد از مجبور شدم واسه اینکه پیچ هیت سینگ بندم خازن های بزرگ بیرون اوردم داشتم تلفن حرف میزدم هواسم نبود گند زدم یکی از خازن ها مثبت منفیشو برعکس جازدم

پاور روشن کردم تست کردم یک دفعه خاموش شد خازن 820 میکرو فاراد 200 ولت عوض کردم همونی که اشتباه جا زدم ماسافت 2717 مشکوک به خرابی بود عوض کردم فیور عوض کردم  پاور الان درسته خروجیشم مشکل نداره

فقط ;کابل  برق که میزنم یه لحضه صدا میده صدای نارسای برقه قبل از اینکه روشن کنم پاور تا کابل برق میزنم یه لحضه صدا میده قطع میشه میخواستم بدون کسی میدونه از چیه

احتما داره از اون یکی خازن بزرگش باشه که عوض نکردم

سلام

تغذیه پاور مشل داره.  خازن اسپلیت ظرفیت یکسانی ندارن.

اون دو تا خازن بزرگ رو از یک ظرفیت و یک ولتاژ بنداز .مشکل حل میشه.

[Post-Human Warrior 77]

در در 1397/08/02, 14:32:53، ASTS گفته است :

نداره یه همچین ای سی. داخل عکس معلومه شماره ای سی ها که این نیست.

همون az494a4=tl494

[Post-Human Warrior 77]

در در 1397/07/28, 23:03:14، SystemX گفته است :

سلام عرض ادب خدمت اساتید فن پاور

من یه پاور 780B دارم از این قدیمی ها که 2 تا فن داره یکی جلو و یکی پشت پاور.پاور پلمپ هست و از اول هم دست خودم بوده.اللته یه چند سالی هم گوشه خونه خاک‌میخورده و ازش استفاده نشده.الان یه چند وقتی هست که ازش استفاده میکنم اما وقتی که پاور زیر بار گرافیک میره یه صدای ویز ویز ازش شنیده میشه که نسبتا زیاد هست.مثلا وقتی بازی رو اجرا میکنی صدا به صورت کم شروع میشه تو منوی بازی ها اما دقیقا زمانی که میرن داخل بازی و گرافیک سه بعدی شروع میشه صدا خیلی زیاد میشه.این مشکل با نرم افزارهای تست گرافیکی مثل فورمارک یا یونیجین هم هست که دقیقا با شروع گرافیک سه بعدی و درگیری کارت گرافیک صدای ویز ویز پاور زیاد میشه.لطف کنید بفرمایید علت این صدا و ایا مهم هستش و اکر اره  روش رفع اون چطور هست؟ با تشکر فراوان

مشخصات سیستم هم به این صورت هست.مین و پردازنده۱۳۶۶ (i7-960) ,رم 12 گیگ (سه تا چهار گیگ)، گرافیک gtx 970، به همراه هارد و ssd و کیس استرایکر که سه تا فن داره.البته پردازنده کولر ایر هم داره.

سلام این صدا مربوط به کاهش ظرفیت خازن های خروجی میشه.ظرفیت شون رو اندازه بگیرید .اگه کم تر یا بیشتر از ظرفیت نامی بودن عوض کنید.



بدین یه تعمیر کار خوب سرویس کنه.

[Sabertooth 1908]

در در 1397/07/28, 23:03:14، SystemX گفته است :

سلام عرض ادب خدمت اساتید فن پاور

من یه پاور 780B دارم از این قدیمی ها که 2 تا فن داره یکی جلو و یکی پشت پاور.پاور پلمپ هست و از اول هم دست خودم بوده.اللته یه چند سالی هم گوشه خونه خاک‌میخورده و ازش استفاده نشده.الان یه چند وقتی هست که ازش استفاده میکنم اما وقتی که پاور زیر بار گرافیک میره یه صدای ویز ویز ازش شنیده میشه که نسبتا زیاد هست.مثلا وقتی بازی رو اجرا میکنی صدا به صورت کم شروع میشه تو منوی بازی ها اما دقیقا زمانی که میرن داخل بازی و گرافیک سه بعدی شروع میشه صدا خیلی زیاد میشه.این مشکل با نرم افزارهای تست گرافیکی مثل فورمارک یا یونیجین هم هست که دقیقا با شروع گرافیک سه بعدی و درگیری کارت گرافیک صدای ویز ویز پاور زیاد میشه.لطف کنید بفرمایید علت این صدا و ایا مهم هستش و اکر اره  روش رفع اون چطور هست؟ با تشکر فراوان

مشخصات سیستم هم به این صورت هست.مین و پردازنده۱۳۶۶ (i7-960) ,رم 12 گیگ (سه تا چهار گیگ)، گرافیک gtx 970، به همراه هارد و ssd و کیس استرایکر که سه تا فن داره.البته پردازنده کولر ایر هم داره.

چند ماه قبل برای لامپ اتاقم دیمر گذاشتم...از اون زمان به اینور هر وقت لامپ روشن میشد و داخل گیم میرفتم همین صدا از پاور میومد با قطعد کردن دیمر مشکل حل شد .گرین 785 قدیمی

یکی از کاربرا پیشنهاد داده بودن چسب مایع روی قطعه ای که تولید صدا میکنه بریزم.درست و غلطش را نمیدانم

[al_bozorgi 0]

با درود خدمت دوستان



یه پاور گرین مدل GP685B دارم که چند روز پیش سوخت ، من دو پایه ای که پاور رو روشن میکنه اتصال کوتاه کردم و با ولتمتر مقدار خروجی برق 12 ولت رو اندازه گرفتم که خروجی نداشت ، یادم رفت ولتاژ 3.3 و 5 ولت رو اندازه بگیرم ولی فکر کنم ولتاژ استندبای کار کنه چون روی مادربرد یه تعداد LED  وجود داره که روشن میشد.



برد رو که باز کردم دیدم قسمتی که دو تا مقاومت که نزدیک خازن بزرگ هست سیاه شدن البته رنگ روی مقاومت قابل رویت هست اما چیزی که عجیبه اینه که این مقاومت ها 4 رنگ دارن و در استاندارد رنگ مقاومت همچنین اهمی رو ندیدم همچنین نحوه خوندن رنگها از سمت چپ به راست و یا راست به چپ نتونستم متوجه بشم چون رنگ سوم میشد رنگ نقره ای که توی جدول رنگ مقاومت اصلا رنگ نقره های یا همون سیلور نمیتونه رنگ سوم باشه.



من عکسهای پاور رو آپلود میکنم اگه ممکنه مقدار اون مقاومت ها و همچنین اگه مورد دیگه هست که باید تعویض کنم راهنمایی کنید ممنون میشم.





اون جای سیاه رنگ مربوط به دو تا مقاومت هست که بیرون آوردم خود خازن بزرگ ظاهرش سالمه

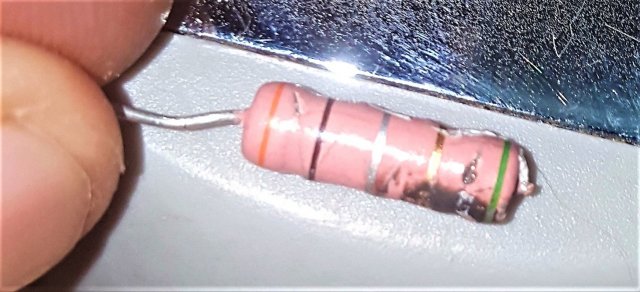

این هم 2 تا مقاومتی که بالا گفتم ، دارم شک میکنم اصلا اینها مقاومتند یا چیز دیگه.

ویرایش شده اکتبر 28, 2018 توسط al_bozorgi
توضیحات اضافه

[alimontazeran 10]

با سلام پاور گرین 330 وات هستش  که یکی از مقاومت هاش سوخته مقدار مقدارش رو کجا می شه پیدا کرد؟





[m.shabani 1651]

در 14 ساعت قبل، alimontazeran گفته است :

با سلام پاور گرین 330 وات هستش  که یکی از مقاومت هاش سوخته مقدار مقدارش رو کجا می شه پیدا کرد؟





سلام

نسوخته وسالمه شاید از نظر فیزیکی سوخته دیده بشه ولی سالمه

[alimontazeran 10]

در 6 ساعت قبل، m.shabani گفته است :

سلام

نسوخته وسالمه شاید از نظر فیزیکی سوخته دیده بشه ولی سالمه

سلام

وقتی پاور رو به مادربرد وصل می شه ولتاژ هاش پایین می یاد

[behnia2002 0]

با سلام خدمت اقای شعبانی من یه پار گرین 380 وات دارم که وقتی به برق میزنم یه سوت ریزی در مدار به وجود میاد و ولتاز سیم بنفش گرفتم 6.3 ولت نشان میدهد همه قطعات تست کردم در مدار ترانزیستور قسمت اول دو تا خازن بزرگ مدار اول اصن سوختگی وجود ندارد روی برد میشه راهنمایی کنید مشکل سوت و ایرادی که ولتاز های دیگه نداریم از چیست ممنون

[m.shabani 1651]

در 3 ساعت قبل، behnia2002 گفته است :

با سلام خدمت اقای شعبانی من یه پار گرین 380 وات دارم که وقتی به برق میزنم یه سوت ریزی در مدار به وجود میاد و ولتاز سیم بنفش گرفتم 6.3 ولت نشان میدهد همه قطعات تست کردم در مدار ترانزیستور قسمت اول دو تا خازن بزرگ مدار اول اصن سوختگی وجود ندارد روی برد میشه راهنمایی کنید مشکل سوت و ایرادی که ولتاز های دیگه نداریم از چیست ممنون

سلام

یه عکس از برد بفرست  بگمچیکار کن یه خازن 10 میکرو50 ولت هست که به یکیاز پایه های اپتوکوپلر وصل میشه اونوتعویض کن حل میشه

[m.shabani 1651]

در 20 ساعت قبل، alimontazeran گفته است :

سلام

وقتی پاور رو به مادربرد وصل می شه ولتاژ هاش پایین می یاد

دقیقا توضیح میدی چه اتفاقی میفته وچقدر افت ولتاژ داری وکدوم لاین ها  افت ولتاژ داری

[alimontazeran 10]

در 3 دقیقه قبل، m.shabani گفته است :

دقیقا توضیح میدی چه اتفاقی میفته وچقدر افت ولتاژ داری وکدوم لاین ها  افت ولتاژ داری

ولتاژ 12 می شه7 ولت 5 ولت می شه 3 ولت و 3 ولت هم حدود 1 ولتاژ سیم بنفش هم می شه حدود 4 ولت

[Blanco 1]

سلام

من در صفحه قبل این سوال رو  یه بار پرسیدم کسی جواب نداد یه بار دیگه هم میپرسم شاید اینبار جواب گرفتم یه پاور قدیمی  20 پین دارم که وقتی به مادربرد وصل میشه کار میکنه و مشکلی نداره ولی بیرون از مادربرد با اتصال سیم سبز و مشکی کار نمیکنه و فقط فن یه تکون کوچیک میخوره و متوقف میشه . چطور میتونم این پاور رو بدون اتصال به مادربرد روشن کنم و ازش استفاده کنم ؟ مدلش هم RHOMBUS نوشته روش .

[m.shabani 1651]

اول از همه خازنهای ورودی رو چک کن
