درود

بنده یک پاور کولرمستر v750 semi modular دارم که در حالت استندبای سوت میزنه البته فقط از نزدیک میشه این صدارو شنید

الان مشکل دیگه ای که براش پیش اومده اینه که وقتی شب سیستم رو خاموش میکنم و دکمه استندبای رو میزنم فردا صبح به این راحتی سیستم بوت نمیشه و مدام سیستم خاموش و روشن میشه تا اینکه دکمه ریست بایوس رو مادربورد بزنم و اوکی بشه به طور کاملا اتفاقی..

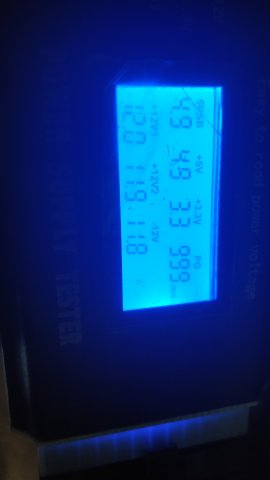

با تستر پاور تست کردم برای اولین بار پاورگود رو 320 میزنه ولی وقتی از طریق استند بای دوباره پاور خاموش میکنم مدام تستر خاموش روشن میشه حدود 5بار….دوباره با همین وضعیت پاور رو روشن میکنم پاور گود 900 یا 700 رو نشون میده…. انقدر باید صبر کنم و پاور رو خاموش نگه دارم تا پاور گود به 300 برسه و سیستم یا تستر روشن بشه
این مشکل رو من با پاور گرین هم داشتم استندبای تعویض شد و بعد دوماه دوبار خراب شد مجبور شدم پاور رو عوض کنم
اما این کولرمستر هم بعد دوسال با یه سیستم دیگه اینطوری شد

الان به نظرتون مشکل از کجاست؟

یا اینکه اصلا خودم میتونم این پاور را تعمیر کنم بنده کمی اطلاعات الکترونیکی دارم.. گارانتی محصول هم تموم شده..

[Unidev2332 15]

با سلام خدمت مهندس شعبانی عزیز

جسارتا من یه پاور ۱۲۳۵ گرین دارم ک چند سالی هست کار میکنه بدون هیچ ایرادی

چند روز پیش بعضی از قطعات سیستم رو عوض کردم و وقتی پاور رو نصب کردم روشن نشد.با اتصال کوتاه سیم سبز و مشکی هم راه نیفتاد

بازش کردم ک ببینم سیمی قطع شده یا قطعه ای سوخته ظاهرا چیزی مشکل نداشت

برد رو کامل باز کردم برای احتیاط خازنهای قسمت اولیه رو تخلیه کردم ک موردی پیش نیاد‌.وقتی دیدم مشکلی نداره به همونجوری بستمش.به محض اینکه به برق وصلش کردم فیوزش سوخت فیوز رو عوض کردم بازم سوخت.با خودم فکر کردم شاید موقع تخلیه خازنا اتصال کرده به ماسفتا و سوزوندشون.تستشون کردم دوتاشون سوخته بود که کامل ۳تا ماسفت و دوتا دیود بریج رو عوض کردم ولی بازم فیوز میسوزه.

قسمت برد یکسوساز که جدا از برد اصلی هست رو تنها به برق وصل کردم ک فیوز نسوخت و خروجی داشت و پل ها هم سالمه ولی به محض اینکه مدار کامل رو به برق وصل میکنم فیوز میسوزه.خازنهای قسمت اولیه مدار رو خارج کردم و بدون خازن برق دادم بازم فیوز سوخت.

در ضمن هیچ قسمتی از مدار مشکل یا سوختگی ظاهری نداره.سوالم اینه کدوم قطعه ممکنه مشکل داشته باشه که اینجوری فیوز بسوزه اونم بدون بار

منتظر جوابتون هستم استاد

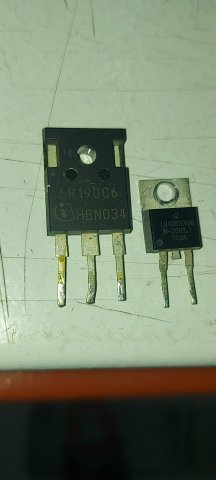

در ضمن ماسفتا 6r190c6 هستش

[هادی67 0]

سلام دوستان عزیز.یه پاورگرین380هست که سوت میکشید قطعاتشو عوض کردم خازنای4.7میکرو و 10میکرو ولی همچنان سوته باقیه جای خودش.فقط یه مقاومت هست که مشکی شده همون مقاومتی که میگن 100اهم هست با اهم مترگرفتم 1کیلو نشون داد.حالا اول اینکه این مقاومت تو پاورای مختلف گرین فرق داره مگه؟سوال بعدی اینکه الان دیگه باید کدوم قطعه عوض بشه؟

[rasul.m 0]

عرض سلام و وقت بخیر خدمت جناب شعبانی



یه پاور access دارم

که با اتصال سبز و مشکی روشن میشه ولی ولتاژهای سیم زرد و قرمز بالا هستن

ولتاژها در حالت خاموش:

بنفش:  5.06 ولت

سبز: 2.6 ولت

===============

ولتاژها در حالت روشن(بدون مصرف کننده):

زرد: 15.2 ولت

قرمز: 6.6 ولت

نارنجی: 3.3 ولت

آبی: منفی 14.7 ولت

سفید: منفی 6.2 ولت

بنفش: 5.06 ولت

خاکستری: 0.03 ولت(تقریبا صفر)





سه تا خازن 1000 میکرو هم توی خروجی باد کرده بود تعویض کردم ولی تغییری ایجاد نشد

زیر دیود های هیت سینک دوم ، روی برد اثر حرارت بود ، که بیرون آوردمشون و همه دیود ها و شاتکی های اون هیت سینک رو تست کردم و سالم بودن

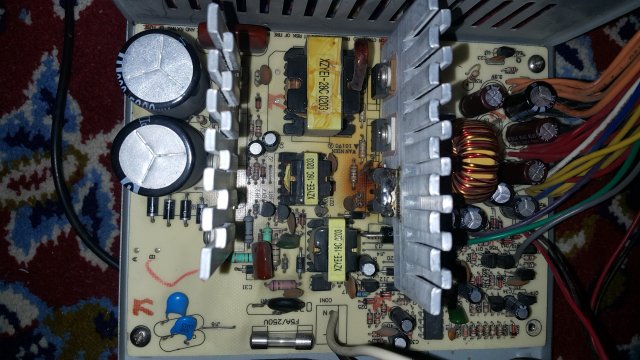

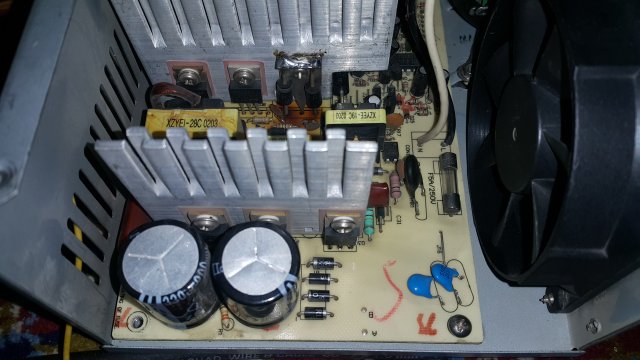

تصاویر بورد هم ضمیمه کردم

ممنون میشم راهنمایی بفرمایید









[rasul.m 0]

در در 4 آذر 1399 در 22:33، rasul.m گفته است :

عرض سلام و وقت بخیر خدمت جناب شعبانی



یه پاور access دارم

که با اتصال سبز و مشکی روشن میشه ولی ولتاژهای سیم زرد و قرمز بالا هستن

ولتاژها در حالت خاموش:

بنفش:  5.06 ولت

سبز: 2.6 ولت

===============

ولتاژها در حالت روشن(بدون مصرف کننده):

زرد: 15.2 ولت

قرمز: 6.6 ولت

نارنجی: 3.3 ولت

آبی: منفی 14.7 ولت

سفید: منفی 6.2 ولت

بنفش: 5.06 ولت

خاکستری: 0.03 ولت(تقریبا صفر)





سه تا خازن 1000 میکرو هم توی خروجی باد کرده بود تعویض کردم ولی تغییری ایجاد نشد

زیر دیود های هیت سینک دوم ، روی برد اثر حرارت بود ، که بیرون آوردمشون و همه دیود ها و شاتکی های اون هیت سینک رو تست کردم و سالم بودن

تصاویر بورد هم ضمیمه کردم

ممنون میشم راهنمایی بفرمایید

جناب شعبانی لطف فراوانی کردن و راهنمایی فرمودن بنده رو

ایشون گفتن که ولتاژ ها رو زیر بار، هم تست کنم و هر دفعه لود از یکی از شاخه های 12 و 5 و 3.3 بگیرم و هر نوبت، ولتاژ تمام شاخه ها رو بگیرم
نتایج این تست به این شکل بود:




وقتی لامپ رشته ای 12ولت به زرد وصل میشه
 ولتاژ زرد مداوم بین 13.3 تا 13.6 نوسان میکنه و این نوسان در نور لامپ کاملا مشهوده
و وقتی لامپ وصل میشه دور فن پاور هم خیلی کاهش پیدا میکنه
لامپ در این حالت حدودا 1.7 آمپر جریان میکشه
در همین حالت که لامپ به زرد وصل هست:
قرمز از 6.63 به 6.51 میرسه
نارنجی از 3.3 تکون نمیخوره





وقتی لامپ رشته ای 12ولت به قرمز وصل میشه
ولتاژ قرمز از 6.63 به 6.40 کاهش پیدا میکنه

  دور فن پاور این دفعه مقداری افزایش پیدا میکنه
لامپ در این حالت حدودا 1.16 آمپر جریان میکشه

در همین حالت که لامپ به قرمز وصل هست:
زرد از 15.2 به 15.6 افزایش پیدا میکنه!
نارنجی از 3.3 تکون نمیخوره





وقتی لامپ رشته ای 12ولت به نارنجی وصل میشه
ولتاژ نارنجی از 3.35 به 3.32 کاهش پیدا میکنه

  دور فن پاور مقداری افزایش پیدا میکنه
لامپ در این حالت حدودا 0.83 آمپر جریان میکشه

در همین حالت که لامپ به نارنجی وصل هست:
قرمز از 6.63 به 6.61 کاهش پیدا میکنه
زرد از 15.2 به 15.6 افزایش پیدا میکنه


=======================================
ایشون با ملاحظه این نتایج، فرمودن

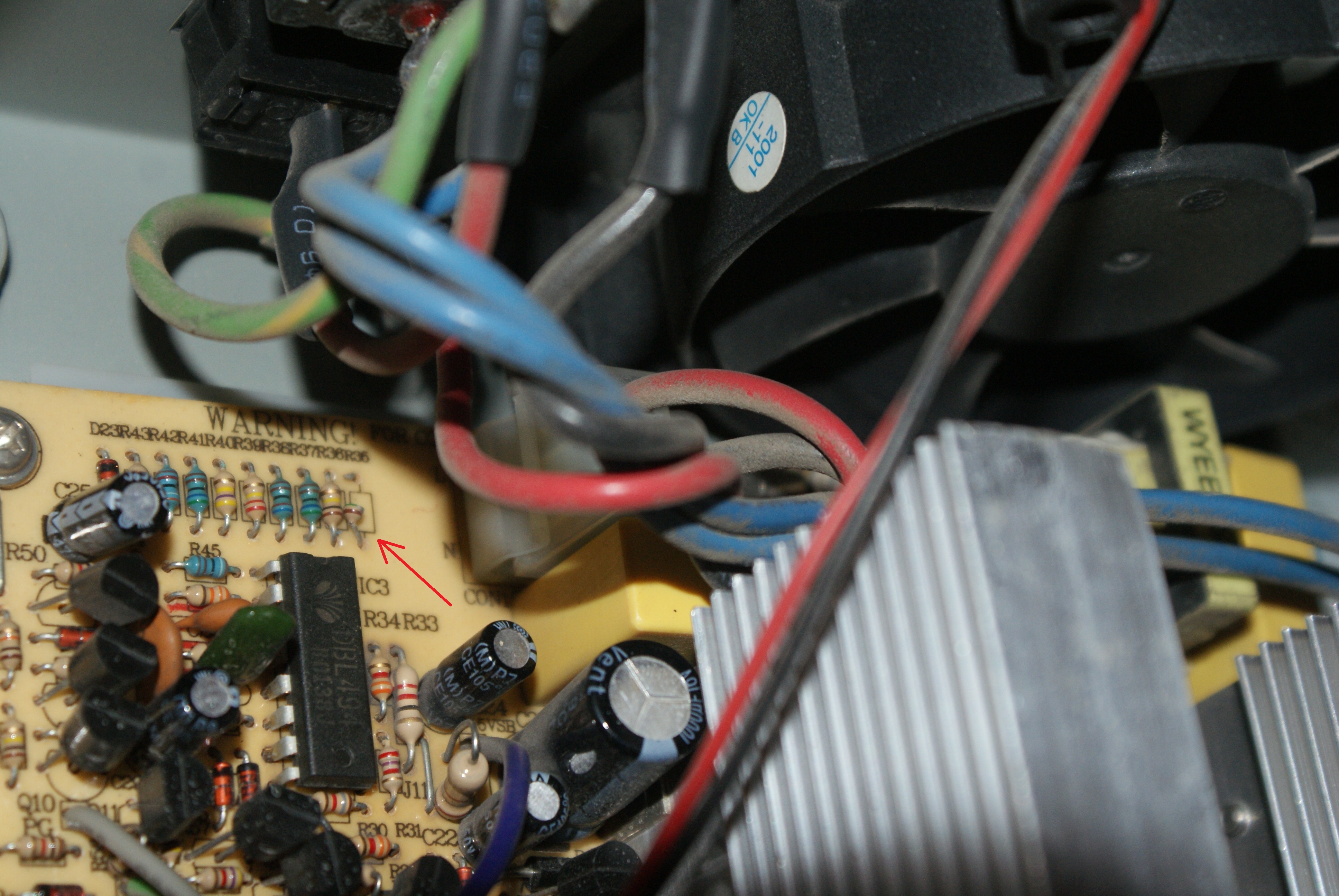

تو 494 ها  با تغییر مقاوم پایه که تو تصویر هست میشه ولتاژ رو ریگوله کرد، این پایه رودنبال کن ببین چه مقاومتی سر راهش هست آیا سالمه

شاید خود آی سی مشکل داره

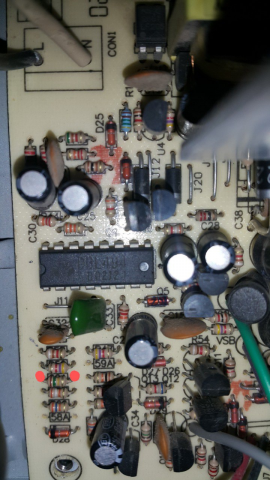

همونطور که ایشون فرمودین مقاومت های متصل به اون پایه رو تست کردم ، درست بودن ولی موقع وصل کردن مجدد ، به یک قست از مسیر شک کردم ، بیشتر دقت کردم و با تست دیود مسیر رو چک کردم دیدم قطع هست ، با لحیم وصل کردم و دوباره روشن کردم دیدم کاملا درست شده پاور و ولتاژ ها همه اوکی شدن و الان پاورگود هم داره دیگه

به نظرم مسیر همین مقاومت بود که توی تصویر مشخص کردم ، یا شاید همسایه اش

خیلی خیلی عالی راهنمایی کردن،



تشکر بسیار فراوان دارم از ایشون
با توجه به اینکه آماتور هستم، خیلی حال داد که درست شد


[omid102 0]

سلام خدمت دوستان گرامی

یه پاور گرین 355 دارم. وقتی با لامپ سری روشنش میکنم و سبز و مشکی رو میزنم به هم فن روشن میشه و تمام ولتاژ ها رو کاملا درست داره. در حالتی که سبز و مشکی به هم وصله وقتی خاموش میکنم و سریع روشن میکنم یه لحظه لامپ سری روشن و سپس خاموش میشه. اما اگه چند لحظه صبر کنم پس از خاموش شدن و روشنش کنم لامپ سری روشن نمیشه کلا و در هر دو حالت پاور تمام ولتاژهای خروجی رو کاملا درست داره. مشکل اینجاست وقتی یه لامپ رشته ای ۱۲ ولت به زرد وصل میکنم کلا پاور خاموش میشه. (فن هم بهش وصله که خاموش میشه) باید لامپ ۱۲ ولت رو از زرد جدا کنم و سبز رو دوباره بزنم به مشکی که باز روشن بشه. مشکل پاور چیه دوستان؟

[challenger 0]

در در 29 اسفند 1396 در 02:37، arman_dx گفته است :

سلام و خسته نباشید خدمت همه ی دوستان

من  از پاور گرین مدل GP535A استفاده میکنم که در حین استفاده از سیستم با  صدای ترکیدن و جرقه از کار افتاد .

تا موقعی که سیم سوخته شده ی قسمت C 48 رو جدا نکرده بودم با وصل کردن کابل برق و روشن کردنش اتصالی و جرقه  داشت و باعث پریدن فیوز خونه میشد.ولی وقتی دوتا سیم این قسمتو  C48که ترکیده بود جدا کردم دیگه این اتقاق نیوفتاد.

دوستان کسی هست که بدونه این قسمت C48 روی برد پاور اسم دقیقا  چه چیزیه یا چه مدلیه ؟اگه هم نقشه ی برد گرین دارین  بفرستین شاید بتونم از توش قسمت C48 رو پیدا کنم.

توی عکس مشخص کردم

ممنون میشم راهنمایی کنید.

C48

سلام دوستان

بنده دقیقا همین مشکل رو در پاور 535 وات گرین خودم پیدا کردم

صدای منفجر شدن از درون پاور هنگام روشن بودن کامپیوتر

الان میخوام بدونم این C48 خازنه یا وریستور

و اینکه شمارش چیه که تعویض کنم

و بعد از تعویض مشکلم حل میشه؟

با تشکر فراوان از همه ی عزیزان پاسخگو و با مرام

[Street Kings 80]

سلام دوستان و استاتید محترم. یه پاور  330 گرین به دستم رسیده که سه تا از مقاومت هاش سوخته بود r21 r33 , r25 که اونی که تو عکس دورش رو خط کشیدم r25 رو نمیدنم چند اهم هست اگر کسی میدونه و یا اینکه نقشه این پاور رو داره اینجا قرار بده تا همه دوستان استفاده کنند از جمله من.

اینم بگم من اون کلید 220 به 110 رو برای مدتی از مدار خارج کردم بدون اینکه بدونم باید با یه سیم به جای کلید جامپ کنم فکر کنم بخاطر همین این بلا سر این پاور اومده. به نظرتون دیگه چه قطعاتی باید تست بشه بقیه قطعات چشمی که بنظر سالم میان.  هیت سینک بالا سر این مقاومت هارو هم برداشتم فکر کنم دیود های یکسو کننده شاتکی(اگر اشتباه میگم بگید)  lt 8216 sbl3040pt روش بوده که با ملتی متر تست کردم هرسه شون شبیه به هم عمل میکردن به احتمال زیاد سالم بودن.

[m.shabani 1651]

در 11 ساعت قبل، sina-sarhadi گفته است :

سلام دوستان و استاتید محترم. یه پاور  330 گرین به دستم رسیده که سه تا از مقاومت هاش سوخته بود r21 r33 , r25 که اونی که تو عکس دورش رو خط کشیدم r25 رو نمیدنم چند اهم هست اگر کسی میدونه و یا اینکه نقشه این پاور رو داره اینجا قرار بده تا همه دوستان استفاده کنند از جمله من.

اینم بگم من اون کلید 220 به 110 رو برای مدتی از مدار خارج کردم بدون اینکه بدونم باید با یه سیم به جای کلید جامپ کنم فکر کنم بخاطر همین این بلا سر این پاور اومده. به نظرتون دیگه چه قطعاتی باید تست بشه بقیه قطعات چشمی که بنظر سالم میان.  هیت سینک بالا سر این مقاومت هارو هم برداشتم فکر کنم دیود های یکسو کننده شاتکی(اگر اشتباه میگم بگید)  lt 8216 sbl3040pt روش بوده که با ملتی متر تست کردم هرسه شون شبیه به هم عمل میکردن به احتمال زیاد سالم بودن.

درود

اون مقاومت 22 اهم هست

کلید 220 به 110 رو هم برای همیشه خارج کنید.ارتباطی به مشکل پاور نداره



[Street Kings 80]

در 8 ساعت قبل، m.shabani گفته است :

درود

اون مقاومت 22 اهم هست

کلید 220 به 110 رو هم برای همیشه خارج کنید.ارتباطی به مشکل پاور نداره



ممنون از شما دوست عزیز کلی بهم کمک کردین.

منظورم این هست که وقتی اون کلید از مدار خارج میشه دو سر سیمش رو باید بهم اتصال داد یا باید جدا گذاشت؟

راستی من به جای مقاومت r21 یک کیلو و r33 صد اهم گذاشتم درسته بوده به نظر شما؟

r33 تو عکس هم مشخصه رو به روی ترانس و بین دیود و خاز هست.

ویرایش شده می 9, 2021 توسط sina-sarhadi

[m.shabani 1651]

در 1 ساعت قبل، sina-sarhadi گفته است :

ممنون از شما دوست عزیز کلی بهم کمک کردین.

منظورم این هست که وقتی اون کلید از مدار خارج میشه دو سر سیمش رو باید بهم اتصال داد یا باید جدا گذاشت؟

راستی من به جای مقاومت r21 یک کیلو و r33 صد اهم گذاشتم درسته بوده به نظر شما؟

r33 تو عکس هم مشخصه رو به روی ترانس و بین دیود و خاز هست.

کلا قیچی کنید و اصلا بهم متصل نکنید

R33و R21  هر دو یک کیلو اهم هست



ویرایش شده می 9, 2021 توسط m.shabani

[Street Kings 80]

در 21 ساعت قبل، m.shabani گفته است :

کلا قیچی کنید و اصلا بهم متصل نکنید

R33و R21  هر دو یک کیلو اهم هست



مسأله اینجاست که من خوده اون کلید رو با تست دیود مولتی متر تست میکنم در حالت ۲۲۰ ولت کلید وصل هست و در حالت ۱۱۰ قطع و همین منو به شک انداخته. شما نقشه شماتیک این پاور رو دارید اینجا بذارید تا استفاده کنیم؟

ویرایش شده می 10, 2021 توسط sina-sarhadi

[m.shabani 1651]

در 2 ساعت قبل، sina-sarhadi گفته است :

مسأله اینجاست که من خوده اون کلید رو با تست دیود مولتی متر تست میکنم در حالت ۲۲۰ ولت کلید وصل هست و در حالت ۱۱۰ قطع و همین منو به شک انداخته. شما نقشه شماتیک این پاور رو دارید اینجا بذارید تا استفاده کنیم؟

دوست من

اون یک کلید صفر و یک هست وصلش کنی میشه 110 ولت قطعش کن تمام

متاسفانه نقشه شماتیک هیچ پاوری نیست

ویرایش شده می 10, 2021 توسط m.shabani

[mahddi 286]

در در 20 اردیبهشت 1400 در 23:05، m.shabani گفته است :

دوست من

اون یک کلید صفر و یک هست وصلش کنی میشه 110 ولت قطعش کن تمام

متاسفانه نقشه شماتیک هیچ پاوری نیست

سلام

من یه پاور گرین قدیمی دارم امروز اتفاقی برای یکاری بازش کردم دیدم که یه مقاومت درونش ترکیده

شما می دونید مقدار این مقاومت یا رنگاش چیه؟ در ضمن چه کاری انجام میده؟ چرا ترکیده؟

این هم مدل پاور:

اگه از رنگاش اطلاعی ندارید در این انجمن عکسشو گذاشتن

من چون اکانتشو ندارم نمی تونم ببینم

https://www.irantk.ir/threads/81353-زیاد-بودن-ولتاژ-های-پاور-گرین-250



[araan 10]

با اجازه جناب شعبانی عزیز.



[mahddi 286]

در در ۱۴۰۰/۲/۲۳ در 18:22، araan گفته است :

با اجازه جناب شعبانی عزیز.



ممنون از شما دوست عزیز

یه خورده عکسش کیفیتش پایینه اگه اشتباه نکنم رنگهاش به این ترتیبه ؟

قهوه ای سبز زرد طلایی

احساس می کنم شما در الکترونیک سررشته دارید اگه امکانش هست توضیح بدهید

علت ترکیدن مقاومت چی بوده ؟ اگه عوضش بکنم احتمال داره مدار از جای دیگه ایراد داشته باشه و دوباره بترکه؟

این مقاومت چه کاری انجام میده؟ چون بدون اون پاور داره کار می کنه

[araan 10]

قابل نداشت دوست عزیز

راستش از بین عکس هایی که تو سایت irantk بود این عکس از همه کیفیت خوبی داشت و در مورد رنگ مقاومت نیز ظاهرا همونی هست که خودتون گفتین.

در مورد قسمت دوم سوالتون، بهتره که با استارتر محترم این تاپیک مشاوره کنید ایشون بهتر می تونن راهنمایی کنند.

[mehrab 3]

سلام جناب شعباني

يه پاور گرين 330 وات هست كه  به محض اينكه به برق زده شده ؛ صداي تركيدگي و دود از پاور متصاعد شد. باز كه شد 2 تا قطعه كنار خازن اصلي بصورتي كه قطعه شماره 1 تركيدگي كامل داشت و قطعه شماره 2 به اين صورتي كه در تصوير هست در آمده . لطفآ راهنمايي نماييد اين قطعات چي هستند ( به نظر ntc ميان اما چرا 2 تا)و مقدارشون چنده هست .

ویرایش شده ژوئن 13, 2021 توسط mehrab

[m.shabani 1651]

در 58 دقیقه قبل، mehrab گفته است :

سلام جناب شعباني

يه پاور گرين 330 وات هست كه  به محض اينكه به برق زده شده ؛ صداي تركيدگي و دود از پاور متصاعد شد. باز كه شد 2 تا قطعه كنار خازن اصلي بصورتي كه قطعه شماره 1 تركيدگي كامل داشت و قطعه شماره 2 به اين صورتي كه در تصوير هست در آمده . لطفآ راهنمايي نماييد اين قطعات چي هستند ( به نظر ntc ميان اما چرا 2 تا)و مقدارشون چنده هست .

درود وریستور 240 ولت هست

vdr-241k سایز 8

حذفش هم کنی مشکلی پیش نمیاد

ویرایش شده ژوئن 13, 2021 توسط m.shabani

[mehrab 3]

در ۲ ساعت قبل، m.shabani گفته است :

درود وریستور 240 ولت هست

vdr-241k سایز 8

حذفش هم کنی مشکلی پیش نمیاد

متشكرم جناب شعباني عزيز

فقط يه سئوال هر 2 وريستور هستند ( در صورت تاييد لزومش چي هست , 2 تا وريستور)

[m.shabani 1651]

در ۱۴ ساعت قبل، mehrab گفته است :

متشكرم جناب شعباني عزيز

فقط يه سئوال هر 2 وريستور هستند ( در صورت تاييد لزومش چي هست , 2 تا وريستور)

همانطور که مستحضر هستید دوتا  خازن 200 ولت بصورت سری در کنار هم قرار گرفتن و هر وریستور هم بصورت موازی  در مسیر قرار گرفته و یک پروتکشن مقاومتی مبتنی بر ولتاژ هست (وابسته به ولتاژ)

[mehrab 3]

در ۲ ساعت قبل، m.shabani گفته است :

همانطور که مستحضر هستید دوتا  خازن 200 ولت بصورت سری در کنار هم قرار گرفتن و هر وریستور هم بصورت موازی  در مسیر قرار گرفته و یک پروتکشن مقاومتی مبتنی بر ولتاژ هست (وابسته به ولتاژ)

سپاس از صرف وقت و پاسخگويي بسيار جامع شما جناب شعباني .

[mehrab 3]

در در ۱۴۰۰/۳/۲۳ در 16:09، m.shabani گفته است :

درود وریستور 240 ولت هست

vdr-241k سایز 8

حذفش هم کنی مشکلی پیش نمیاد

وریستور تعویض شد، فیوز هم سوخته بود، علت این اتفاق قرار دادن سلکتور انتخاب ولتاژ روی 110 و اتصال به برق شهر بود. لطفا راهنمایی نمایید دیگه چه قطعاتی ممکنه آسیب دیده باشند. پس از تعویض قطعات فوق پاور روشن نشده البته ولتاژ 5ولت برقراره . سپاس

ویرایش شده ژوئن 14, 2021 توسط mehrab

[m.shabani 1651]

دوتا فت 13009 هم احتمالا مرخص شده چک کنید

[mehrab 3]

در در ۱۴۰۰/۳/۲۴ در 23:43، m.shabani گفته است :

دوتا فت 13009 هم احتمالا مرخص شده چک کنید

با تشكر از راهنمايي دوست گرامي ؛ جناب مهندس شعباني عزيز

يكي از فت هاي 13009 مرخص بود كه تعويض شد و مشكل برطرف گرديد . سپاس

ویرایش شده ژوئن 22, 2021 توسط mehrab
