بلند شدن دود از مادر برد

[manofsteel 100]



با سلام خدمت اساتید

بنده با اتفاق عجیب مواجه شدم

داستان از این قراره ک من یک کیت ا جی بی 2 تا فن گرین گرفتم

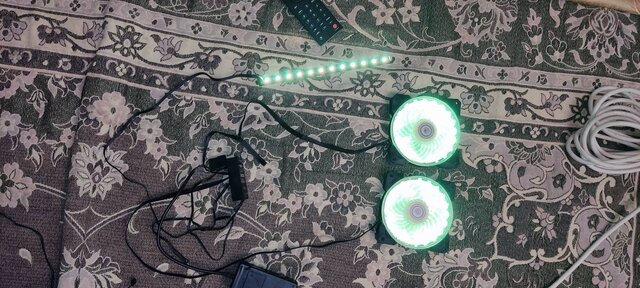

ک میشن اینا

خلاصه بگم این یه کابل داشت ک به سوکت argb مادر برد وصل میشد

همه رو وصل کردم سوکت argb  رو هم وصل کردم بعد از اون قسمت یه جرقه کوچیکی زد بعد دود بلند شد

اون کابله ک کلا.......تو عکس دیده نمیشه اما کابل کاملا سوخته

اما این محم نیست

الان اون سوکت argb مادر برد سالمه یانه

اینم بگم فن و کیت و سیستم دارن جفتشون کار میکنن و روشن میشن

اینم اوضاع اون سوکت argb

اینم از نمای پشت

اینم از نمای نزدیک تر

الان این سوکت سالمه

اون کیت فن ها چی

وصل کنم

[MAhmoOD Nazari 1775]

دوست عزیز اون کیت فن که شما تهیه کردید، RGB هست به نظرم، نه ARGB!

تا جایی هم که میدونم، اون مدل کیت فن، قابلیت سینک شدن با مادربرد رو نداشت.

الان اتفاقی که افتاده، من حس میکنم شما خروجی RGB کیت فن رو به خروجی ARGB برد زدید، و روی پل GND چیپ ARGB مادربرد، ولتاژ 12 دادید. به احتمال 90 درصد چیپ ARGB برد سوخته.

[manofsteel 100]

ممنون روشی برای تست نداره

2 دقیقه قبل، MAhmoOD Nazari گفته است:

دوست عزیز اون کیت فن که شما تهیه کردید، RGB هست به نظرم، نه ARGB!

تا جایی هم که میدونم، اون مدل کیت فن، قابلیت سینک شدن با مادربرد رو نداشت.

الان اتفاقی که افتاده، من حس میکنم شما خروجی RGB کیت فن رو به خروجی ARGB برد زدید، و روی پل GND چیپ ARGB مادربرد، ولتاژ 12 دادید. به احتمال 90 درصد چیپ ARGB برد سوخته.



[MAhmoOD Nazari 1775]

مدل دقیق کیت فن چیه؟

1 دقیقه قبل، KING OF POP MJ 1958-2009 گفته است:

ممنون روشی برای تست نداره



باید یه وسیله ARGB رو بهش وصل کنید تا ببینید کار میکنه یا نه. خود برد ARGB ای چیزی نداره؟

[manofsteel 100]

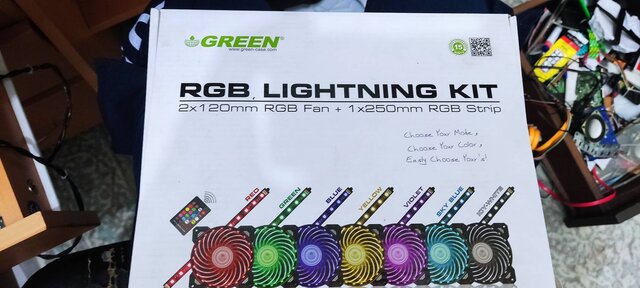

مدلش اینه

چرا داره

[MAhmoOD Nazari 1775]

متاسفانه این کیت RGB بوده و به برد وصل کردید، همون طور که گفتم ولتاژ 12 روی تمام شاخه های دیتا وGND پورت ARGB انداختید و به احتمال 90 درصد چیپ ARGB برد باید سوخته باشه. میتونید امیدوار باشید که یه خازن یا دیودی سر راه چیپ ARGB بوده و اون سوخته باشه و چیپ آسیب ندیده باشه.

20 دقیقه قبل، KING OF POP MJ 1958-2009 گفته است:

له ک کلا.......تو عکس دیده نمیشه اما کابل کاملا سوخته

فقط برام عجیبه این کابل اونجا چی میگه؟ این اصلا مال این کیت نیست و برای کیت های ARGB هست

[manofsteel 100]

اما به نظر سیستم مشکلی نداره تو کارکرد

حتی توی فول لود

3 دقیقه قبل، MAhmoOD Nazari گفته است:

متاسفانه این کیت RGB بوده و به برد وصل کردید، همون طور که گفتم ولتاژ 12 روی تمام شاخه های دیتا وGND پورت ARGB انداختید و به احتمال 90 درصد چیپ ARGB برد باید سوخته باشه. میتونید امیدوار باشید که یه خازن یا دیودی سر راه چیپ ARGB بوده و اون سوخته باشه و چیپ آسیب ندیده باشه.

فقط برام عجیبه این کابل اونجا چی میگه؟ این اصلا مال این کیت نیست و برای کیت های ARGB هست

تو جعبش بود از اول

[MAhmoOD Nazari 1775]

هم اکنون، KING OF POP MJ 1958-2009 گفته است:

اما به نظر سیستم مشکلی نداره تو کارکرد

حتی توی فول لود

بخش نورپردازی، یه بخش جدا از سیستم هست، کاری به خود سیستم نداره اصلا، اگر اون LED دیگه داره درست کار میکنه و با نرمافزار برد هم تنظیم میشه، چیپ سالمه و ممکنه فقط اون خروجی ARGB آسیب دیده باشه.

[manofsteel 100]

خب الان روشی هست بفهمم اون قسمت سالمه

تو با یکی از دوستانم صحبت میکردم میگفت اصلا به اون پورت چیزی وصل نکن میتونه سیستم رو بسوزونه

[manofsteel 100]

دور اون قسمت رو چک کردم به نظر خازن یا ای سی مشکلی نداشت

[مهرزاد قائم مقامی 1308]

2 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

خب الان روشی هست بفهمم اون قسمت سالمه

تو با یکی از دوستانم صحبت میکردم میگفت اصلا به اون پورت چیزی وصل نکن میتونه سیستم رو بسوزونه

درود بر همه دوستان

اینکه اون هدر اتصالی شدید داشته و الان مادر بوردت روشن میشه خودش کلی جای تعجبه داره

من یه بار تو روشنی کانکتور وصل کردم مادر بورد نو بوت شد که با کلر سیماس برگشت

خود  منوال هم گفته خیلی با هدر RGB و ARGB شوخی نکنید

بهتر به پورت دیگر وصل کنی

البت این نکته رو فراموش نکن فن های شما rgb هست و بهیچ وجه و با هیچ ترفندی به کانکتور argb وصلش نکن

برد شما باید هدر RGB هم داشته باشه(هدر 3 پین =ARGB , هدر 4 پین =RGB)



ویرایش شده ژوئن 27, 2023 توسط مهرزاد قائم مقامی

[مهرزاد قائم مقامی 1308]

2 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

دور اون قسمت رو چک کردم به نظر خازن یا ای سی مشکلی نداشت

خازن رو با نظر و لمس میتونی تشخیش بدی مشکل داره یا نه ول ای سی رو نمیشه و باید تست شه

[Kiarash 638]

23 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:



با سلام خدمت اساتید

بنده با اتفاق عجیب مواجه شدم

داستان از این قراره ک من یک کیت ا جی بی 2 تا فن گرین گرفتم

ک میشن اینا

خلاصه بگم این یه کابل داشت ک به سوکت argb مادر برد وصل میشد

همه رو وصل کردم سوکت argb  رو هم وصل کردم بعد از اون قسمت یه جرقه کوچیکی زد بعد دود بلند شد

اون کابله ک کلا.......تو عکس دیده نمیشه اما کابل کاملا سوخته

اما این محم نیست

الان اون سوکت argb مادر برد سالمه یانه

اینم بگم فن و کیت و سیستم دارن جفتشون کار میکنن و روشن میشن

اینم اوضاع اون سوکت argb

اینم از نمای پشت

اینم از نمای نزدیک تر

الان این سوکت سالمه

اون کیت فن ها چی

وصل کنم

اصلاح شد هدر argb هست طبق سایت msi



مورد بعدی اینکه این فنا عملا به مادربرد وصل نمیشن و با کننرلر دستی کار میکنن

برا تست اون هدر یه نوار rgb چیزی پیدا کنید و وصل کنید به اون هدر ولی احتمال زیاد اون هدر نابود شده

ویرایش شده ژوئن 28, 2023 توسط kiarash917

[Royal 893]

نوار RGB را تهیه کن و وصلش کن که فعلا بهترین روش برای تست هستش و البته فکر نکنم سوخته باشه اون چیزی که سوخته و دود شده همون سیمی بوده که داخل عکس گذاشتی

ولی در کل از اول اشتباه وصل کردی که دوستان اشاره کردند و همیشه دفترچه را بخون بعد کاری را انجام بده

[manofsteel 100]



دوستان نمیشه با مولتی متر تستش کنم ک توش ولتاژ داره یا نه اصلا یا بدم بیرون تست کنن



19 ساعت قبل، مهرزاد قائم مقامی گفته است:

درود بر همه دوستان

اینکه اون هدر اتصالی شدید داشته و الان مادر بوردت روشن میشه خودش کلی جای تعجبه داره

من یه بار تو روشنی کانکتور وصل کردم مادر بورد نو بوت شد که با کلر سیماس برگشت

خود  منوال هم گفته خیلی با هدر RGB و ARGB شوخی نکنید

بهتر به پورت دیگر وصل کنی

البت این نکته رو فراموش نکن فن های شما rgb هست و بهیچ وجه و با هیچ ترفندی به کانکتور argb وصلش نکن

برد شما باید هدر RGB هم داشته باشه(هدر 3 پین =ARGB , هدر 4 پین =RGB)



پس احتمالا کلا اون قسمت سوخته ؟

اگه سوخته باشه ارزش تعییر داره یا یه مادر برد دیگه باید بگیرم😐



کسی نیست جواب بده

🤨😐

نقل قول





[مهرزاد قائم مقامی 1308]

3 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:



دوستان نمیشه با مولتی متر تستش کنم ک توش ولتاژ داره یا نه اصلا یا بدم بیرون تست کنن

پایه 5 ولت رو میتونی تست کنی و پایه دیتا رو نمیتونی

3 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

پس احتمالا کلا اون قسمت سوخته ؟

اگه سوخته باشه ارزش تعییر داره یا یه مادر برد دیگه باید بگیرم😐



کسی نیست جواب بده

🤨😐





مدل مادر بوردتو بزار معمولا مادربوردا بیشتر از یک هدر دارن

و اینکه شما فنهات rgb هست نیازی به اون پورت نداری

باز اگر فنها argb بود مبحث کلی مد و رنگ بود(کما اینکه اونم تا حد محدودی بدون مادر بورد قابل کنترل و استفادس)



ویرایش شده ژوئن 28, 2023 توسط مهرزاد قائم مقامی

[manofsteel 100]

3 ساعت قبل، مهرزاد قائم مقامی گفته است:

پایه 5 ولت رو میتونی تست کنی و پایه دیتا رو نمیتونی



مدل مادر بوردتو بزار معمولا مادربوردا بیشتر از یک هدر دارن

و اینکه شما فنهات rgb هست نیازی به اون پورت نداری

باز اگر فنها argb بود مبحث کلی مد و رنگ بود(کما اینکه اونم تا حد محدودی بدون مادر بورد قابل کنترل و استفادس)



مدلش

B650 MPG EDGE MSI

این برقی ک بهش وارد شده اصلا امکان داره به جای های دیگه مادر برد اسیب بزنه

[manofsteel 100]

و اینکه فن هارو به کیس وصل کنم یا نه کلا وصل نکنم



[manofsteel 100]

الان اگه یه کیت ARGB وصل کنم بش کار کنه اوکیه دیگه کلا

[مهرزاد قائم مقامی 1308]

2 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

مدلش

B650 MPG EDGE MSI

این برقی ک بهش وارد شده اصلا امکان داره به جای های دیگه مادر برد اسیب بزنه

این مدل مادربورد 2 تا هدر ARGB و دوتا هدر RGB داره چه اصراری دارید حتما همن هدر رو استفاده یا تعمیر کنید

اگر مادر بورد اسیب جدی خورده باشه پاور نمیشه

احتمالا داره یا جزیی بوده باشه یا اصلا اسیبی نخورده باشه



1 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

الان اگه یه کیت ARGB وصل کنم بش کار کنه اوکیه دیگه کلا

ترجیحا به پورت دیگر وصل کنید البت باز ریسکش پا خودتونه

من همیشه میگه بعضی از کارا اگر وارد نیستید بهتره انجام ندید و بسپرید به کار بلد

ویرایش شده ژوئن 28, 2023 توسط مهرزاد قائم مقامی

[مهرزاد قائم مقامی 1308]

1 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

و اینکه فن هارو به کیس وصل کنم یا نه کلا وصل نکنم



قاعدش اینکه که فن RGB دارید و باید به هدر RGB وصل کنید(راه تشخیص هدرها رو هم که قبلا گفتم)





ویرایش شده ژوئن 28, 2023 توسط مهرزاد قائم مقامی

[MAhmoOD Nazari 1775]

اون فن ها قابلیت سینک شدن با مادربرد رو ندارهههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههه

هیچ سیمی از اون فن ها نباید به مادربرد بخوره.

کیت فن رو میتونید نصب کنید، ولی هیچ چیزی از اون کیت، قابلیت اتصال به برد رو نداره!!!!!!!!!

[manofsteel 100]

منظورم ابن بود ک وصل نکنم پاور به فنا بره

7 ساعت قبل، MAhmoOD Nazari گفته است:

اون فن ها قابلیت سینک شدن با مادربرد رو ندارهههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههه

هیچ سیمی از اون فن ها نباید به مادربرد بخوره.

کیت فن رو میتونید نصب کنید، ولی هیچ چیزی از اون کیت، قابلیت اتصال به برد رو نداره!!!!!!!!!



11 ساعت قبل، مهرزاد قائم مقامی گفته است:

این مدل مادربورد 2 تا هدر ARGB و دوتا هدر RGB داره چه اصراری دارید حتما همن هدر رو استفاده یا تعمیر کنید

اگر مادر بورد اسیب جدی خورده باشه پاور نمیشه

احتمالا داره یا جزیی بوده باشه یا اصلا اسیبی نخورده باشه



ترجیحا به پورت دیگر وصل کنید البت باز ریسکش پا خودتونه

من همیشه میگه بعضی از کارا اگر وارد نیستید بهتره انجام ندید و بسپرید به کار بلد

اگه بخوام تست کنم کیسو میبرم نور تهران اونجا برام تست کنن

[manofsteel 100]

کسی نیست جواب بده 😐

نقل قول





😶

[مهرزاد قائم مقامی 1308]

11 ساعت قبل، MAhmoOD Nazari گفته است:

اون فن ها قابلیت سینک شدن با مادربرد رو ندارهههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههههه

هیچ سیمی از اون فن ها نباید به مادربرد بخوره.

کیت فن رو میتونید نصب کنید، ولی هیچ چیزی از اون کیت، قابلیت اتصال به برد رو نداره!!!!!!!!!

اره دقیقا ، این مدل اصلا قابلیت سینک نداره!!

من اصلا دقت نکردم و فک کردم مثل کیت های rgb با قابلیت سینک هستش

گرین هم کلا از لیست محصولاتش حذفش کرده برا همین منوالش رو پیدا نکردم

3 ساعت قبل، KING OF POP MJ 1958-2009 گفته است:

منظورم ابن بود ک وصل نکنم پاور به فنا بره

اگه بخوام تست کنم کیسو میبرم نور تهران اونجا برام تست کنن

 الان برا من چند سوال پیش اومد!

شما اون کابل هدر rgb رو از کجا اوردید؟

اصلا چطوری او کابل رو به باکس کنترولر متصل کردید؟

و در نهایت ایا همون کابل رو به هدر مادر برد زدید؟

خدایی شانس اوردی مادر بورد سالمه!!





ویرایش شده ژوئن 29, 2023 توسط مهرزاد قائم مقامی
