مادربورد یعنی این!(برترین مادربورد دنیا)

[AORUS 8512]

بدون شرح!

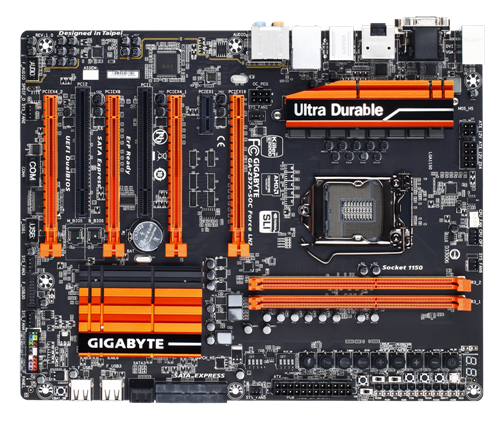

GA-Z97X-SOC Force LN2 (rev. 1.0





































[MEHDI-GTX 3052]

سلام

اقا خیلی حال کردم

اول که عکسها داشت دیر باز میشد عکس اول رو که قسمت بالاش باز شده بود دیدم فکر کردم یه ادم خلاق با بلوک و مصالح ساختمانی رو زمین مین بورد درست کرده بعد که کامل دیدم کلی خندیدم =))  =))

ویرایش شده ژوئن 6, 2014 توسط mehdi-gtx

[mdms 24]

گیگابایت ترکونده پسر جای پیچ کولر و پاتیل نیتروژن کو؟

[AORUS 8512]

سلام

اقا خیلی حال کردم

اول که عکسها داشت دیر باز میشد عکس اول رو که قسمت بالاش باز شده بود دیدم فکر کردم یه ادم خلاق با بلوک و مصالح ساختمانی رو زمین درست کرده بعد که کامل دیدم کلی خندیدم =))

سلام

چه جالب الان منم نگا کردم سوکت atx به بلوک ساختمانی بیشتر میخوره تا سوکت !

[MEHDI-GTX 3052]

سوکت به بلوک شبیه هست و خنک کننده چیپ هم به بتون ریزی که سیمان از لای قالب میزنه بیرون و خشک میشه شبیه هست  :D

خداییش کلی خندیدم =))

ویرایش شده ژوئن 6, 2014 توسط mehdi-gtx

[AORUS 8512]

گیگابایت ترکونده پسر جای پیچ کولر و پاتیل نیتروژن کو؟



سلام

واقعا حیرت آوره!

درسته خبری از mounting holes نیست باید خودت با مته زحمتش رو بکشی!(حالا هی بگین برد pcb  چند لایه ،خب باید سوراخش کرد دیگه!)

شدیدا توصیه میشه سوراخ کردن برد رو به متخصص ارتوپدی بسپارید(از مفاصل با ارزش تره)

گیگا که خودش گفته به منظور کاهش مسیر رم تا پردازنده اینکارو کرده!حالا موندم یه 2 سانت چه تاثیری میتونه داشته باشه؟(چون امپدانس این بردها خیلی ناچیزه)

This board does not feature CPU fan mounting holes

Unique board design without CPU fan mounting holes for faster memory communication

http://www.gigabyte.com/products/product-page.aspx?pid=5086#ov

ویرایش شده ژوئن 6, 2014 توسط helenjoon

[AORUS 8512]

گیگابایت ترکونده پسر جای پیچ کولر و پاتیل نیتروژن کو؟

سلام

واقعا حیرت آوره!

درسته خبری از mounting holes نیست باید خودت با مته زحمتش رو بکشی!(حالا هی بگین برد pcb  چند لایه ،خب باید سوراخش کرد دیگه!)

شدیدا توصیه میشه سوراخ کردن برد رو به متخصص ارتوپدی بسپارید(از مفاصل با ارزش تره)

گیگا که خودش گفته به منظور کاهش مسیر رم تا پردازنده اینکارو کرده!حالا موندم یه 2 سانت چه تاثیری میتونه داشته باشه؟(چون امپدانس این بردها خیلی ناچیزه)

This board does not feature CPU fan mounting holes

Unique board design without CPU fan mounting holes for faster memory communication

http://www.gigabyte.com/products/product-page.aspx?pid=5086#ov

ویرایش شده ژوئن 6, 2014 توسط helenjoon

[koorosh kabir 354]

slot رمها کمه

[AORUS 8512]

slot رمها کمه



درود

دقیقا این امر به منظور افزایش ارتباط رمها به پردازنده صورت گرفته،در این حالت خاص رمها امکان ارتباط یشتری با پردازنده خواهند داشت.نتیجه اش رو در زیر میبینید:

Support for DDR3 3600(O.C.) / 3300(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules





متن زیر نوشته شده توسط  آقای علیرضا برومند از شهر سخت افزار کپی برداری شده:

ثبت رکورد جهانی فرکانس 4.5 گیگاهرتز با رم های DDR3

اورکلاکر معروف با نام مستعار Hi Cookie توانست با استفاده از مادربرد GA-Z97X-SOC Force، فرکانس پردازشی رم DDR3 را تا 4.5 گیگاهرتز افزایش دهد که رکورد جهانی تازه ای محسوب می شود. او با استفاده از رمهای Kingston توانست این رکورد را به جای بگذارد.

در زیر تصویر مربوط به این رکورد را مشاهده میکنید:

ویرایش شده ژوئن 6, 2014 توسط helenjoon

[HeX 11091]

slot رمها کمه

با این فرکانس رم زدن !

اونم بالاترین :

4564 مگاهرتز !

http://hwbot.org/submission/2559133_memory_clock_ddr3_sdram_2282.8_mhz

شما دنبال اسلات بیشتر هستید عایا !؟

[AORUS 8512]

با این فرکانس رم زدن !

اونم بالاترین :

4564 مگاهرتز !

http://hwbot.org/submission/2559133_memory_clock_ddr3_sdram_2282.8_mhz

شما دنبال اسلات بیشتر هستید عایا !؟

سلام



متن زیر نوشته شده توسط  آقای علیرضا برومند از شهر سخت افزار کپی برداری شده:

ثبت رکورد جهانی فرکانس 4.5 گیگاهرتز با رم های DDR3

اورکلاکر معروف با نام مستعار Hi Cookie توانست با استفاده از مادربرد GA-Z97X-SOC Force، فرکانس پردازشی رم DDR3 را تا 4.5 گیگاهرتز افزایش دهد که رکورد جهانی تازه ای محسوب می شود. او با استفاده از رمهای Kingston توانست این رکورد را به جای بگذارد.

در زیر تصویر مربوط به این رکورد را مشاهده میکنید:

[koorosh kabir 354]

بله برای فرکانس بیشتر بهتر جواب میده

[Titan Black 85]

برترین مادربورد یعنی مادربوردی که نیاز شما جوابگو باشه ....





یک مادربورد 100 قابلیت هم داشته باشه  که شما نتونید از قابلیت های اون استفاده کنند هزینه الکی برای خودتون درست کردید فقط همین .

[afshin b 65]

من این داستان سوراخ کولر رو متوجه نشدم، یعنی واقعا خودمون باید سوراخ کنیم؟! بدون کولر که نمیشه!

این برد رو انگار فقط برای شکستن رکورد فرکانس رم ساختن

Sent from my HUAWEI G700-U10 using Tapatalk

[kamyar sharifi 364]

فقط خوراکه اوره!!!

البته باید یه کولر گازی اختصاصی هم بذاری جلوش تا نبود سوراخ های فن cpu مشکل ساز نشه!!! :D

[MEHDI-GTX 3052]

این مدل، مادربرد بسیار ویژه ای است از این لحاظ که نه بدرد گیمر های حرفه ای میخورد و نه کاربران معمولی میتوانند از آن استفاده کنند؛ فقط و فقط اورکلاکرهای فوق حرفه ای و بس!

اورکلاکرها میتوانند با ویژگیهایی که این مادربرد ارائه میدهد به حداکثر سرعت پردازشی دست یابند

GA-Z97X-SOC Force LN2 پیشرفته ترین مادربرد مخصوص اورکلاک است که بر پایه چیپست Z97 طراحی شده و از خصوصیات منحصر بفردی نظیر بهره گیری از مدار رگولاتور ولتاژ 8 فاری که توسط یک کانکتور 4+8 پین تغذیه میشود، بهره مند است. همچنین نقاط چک کردن ولتاژ قسمت های مختلف یا همان V-Check Point ها و کلیدهای اورکلاک، درست در لبه کناری اسلات رم های DDR3 قرار دارند. این مدل فقط دارای 2 اسلات رم DDR3 است که خیلی تعجب آور است اما این بدین معنی است که با توجه به نزدیک شدن این دو ماژول به پردازنده در این مدل، قابلیت اورکلاک حافظه رم نیز برای دستیابی به حداکثر سرعت به دلیل کاهش تاخیر سیگنال بهتر شده است.

از نکات بسیار جالب این مادربرد نداشتن سوراخ های معمول برای نصب خنک کننده های مختلف روی مادربرد است !!! بله درست شنیدید ! این مادربرد در اطراف سوکت خود سوراخی برای نصب کولر های متعارف نداشته و کاربر میتواند با توجه به خنک کننده خود یا بهتر بگوییم، Pot نیتروژن مایع خود مادربرد را سوراخ کند !!!



بر روی این مادربرد، چهار اسلات PCI-e 3.0 x16 به صورت x16/x8/x8/x8 ،  یک PCI-e 3.0 x1 و همچنین دو اسلات PCI وجود دارند. پورتهای SATA شامل چهار پورت 6 گیگابیتی و 2 پورت SATA Express می باشند. درصورت نصب چند کارت گرافیک، میتوان با استفاده از یک کانکتور برق 6 پین که در بالای پورتهای PCI-e قرار دارد توان بیشتری برای پورتهای PCI-e فراهم کرد. ضمناً ترکیب رنگی مشکی و نارنجی بکار رفته در طراحی این مادربرد، ظاهر بسیار زیبایی به آن داده است. وجود چیپ E2200 برای اتصال به شبکه LAN نیز تضمین کننده یک ارتباط بی عیب و نقص و کارآمد خواهد بود.



پسوند SOC که در نامگذاری این مدل مادربرد استفاده شده برگرفته از سری محصولات Super Overclock شرکت گیگابایت است که به غیر از مادربرد، شامل جدیدترین کارت گرافیک این شرکت که از سیستم خنک کننده WindForce بهره میبرد نیز میشود. برای مادربردهای سری جدید این شرکت نیز از همین روش نامگذاری استفاده شده تا نشان دهنده حداکثر قابلیت های ممکن برای اورکلاکر ها باشد.



پسوند SOC که در نامگذاری این مدل مادربرد استفاده شده برگرفته از سری محصولات Super Overclock شرکت گیگابایت است که به غیر از مادربرد، شامل جدیدترین کارت گرافیک این شرکت که از سیستم خنک کننده WindForce بهره میبرد نیز میشود. برای مادربردهای سری جدید این شرکت نیز از همین روش نامگذاری استفاده شده تا نشان دهنده حداکثر قابلیت های ممکن برای اورکلاکر ها باشد.



برای اتصال وسایل جانبی به این مادربرد، تعداد چهار پورت USB3.0 (رنگ آبی) و دو پورت USB2.0 (رنگ مشکی) در نظر گرفته شده است. خروجیهای تصویر شامل پورتهای HDMI، VGA، DVI-D و با بهره گیری از فناوری اینتل، امکان انتقال تصاویر را به کاملترین شکل، فراهم میسازد. درگاه SPDIF (نوعی کانکتور خروجی برای پخش اصوات دیجیتال) و پورتهای PS/2 (برای اتصال ماوس و کیبورد) و پورت شبکه، در کنار خروجی 6 کاناله صدا که سیگنالهای صوتی را با استفاده از چیپست حرفه ای ALC 1150 پردازش میکند نیز در پایین خروجیهای تصویر، قرار گرفته اند. قیمت مدل GA-Z97X-SOC حدود 210 دلار است که با توجه به آن میتوان پیش بینی کرد برای مدل LN2 قیمتی حدود 200 دلار در نظر گرفته شود.

منبع:کامپیوتر روز

[AliReza-6345 506]

دوستان عزیز این مادربورد منه از نکات جالب توجه این مادربورد میشه به وجود دو درگاه Thunderbolt اشاره کرد.



[AORUS 8512]

من این داستان سوراخ کولر رو متوجه نشدم، یعنی واقعا خودمون باید سوراخ کنیم؟! بدون کولر که نمیشه!

این برد رو انگار فقط برای شکستن رکورد فرکانس رم ساختن

Sent from my HUAWEI G700-U10 using Tapatalk



سلام

بله دیگه زحمتش رو باید خودت بکشی!

نه فقط برای اورکلاک رم نیست،کلا مخصوص اورکلاکه،چه رم چه گرافیک چه پردازنده.

[koorosh kabir 354]

با این وضعیت گارانتی در ایران کافیه یه سوراخ برای نصب کولر بزنی از شرایط گارانتی خارج میشه :D
