آموزش ساخت فن LED-RGB گرین به همراه تصاویرمراحل ساخت

[arminas 360]

در 1 ساعت قبل، Yosef Faraji گفته است :

زیاد کنترلش برام مهم نیست همین حالتی که تو عکس هست رو ثابت داشته باشه فقط

چون مثل اینکه قیمت rgb 380 الان ۵۴دلاره و نمیخوام اینقدر هزینه کنم

فکر کنم باید از نوار های led آی سی دار استفاده کنید چون نوارهای LED معمولی قابلیت ایجاد چنین افکت هایی رو ندارند. البته درایور مخصوص به خود را هم دارند!!

به عنوان نمونه:

https://mclc.ir/led-smd-rgb-5050-30pcs-نواری-آی-سی-دار-رول-5-متری-قیمت-خرید-فروش.html

سایتی رو پیدا نکردم که موجود داشته باشه ولی تو بازار موجوده. البته این نکته را هم عرض کنم قیمت نوارهای LED RGB آی سی دار بیشتر از نمونه معمولی هست!!

[m.reza 497]

در در 31 خرداد 1399 در 01:09، Yosef Faraji گفته است :



سلام منم دنبال همچین چیزی هستم

کسی تجربه استفاده از اینا رو داره؟ برای داخل کیس میخوام استفاده کنم

آیا چیپ کنترلر لازم داره؟

میخوام حالت گرادینت باشه مثل این عکس

سلام

منم خیلی دنبال همچین چیزی هستم ، به نتیجه ای رسیدید برای این قضیه ؟

این سایته یه سری لوازم RGB موجود داره . درایور های کنترلش هم موجود داره  . فقط انگار نرم افزار درست درمونی برای کنترلش نیست ! یعنی انگار بیشتر برای تزئین خونه و نورپردازی استفاده میشن محصول های این سایته .

یه سوالی  داشتم ، کنترلری برای این مدل نوار ها که همین سایت ledpart  موجود داره ، برای کامپیوتر هست که با نرم افزار به درد بخوری کنترل بشه ؟

یا مثلاً میشه با کنترلری مثل این مدل کولر مستر کنترلش کرد ؟

اها ، یه چیز دیگه اینکه اگه کنترلر جدا گونه مثل همین مدل کولر مستر تهیه کنیم، با نرم افزار قابل کنترله یا فقط با ریموت و دکمه های خودش ؟

یه سوال دیگه اینکه این

[Yosef Faraji 1071]

در 5 ساعت قبل، m.reza گفته است :

سلام

منم خیلی دنبال همچین چیزی هستم ، به نتیجه ای رسیدید برای این قضیه ؟

سلام

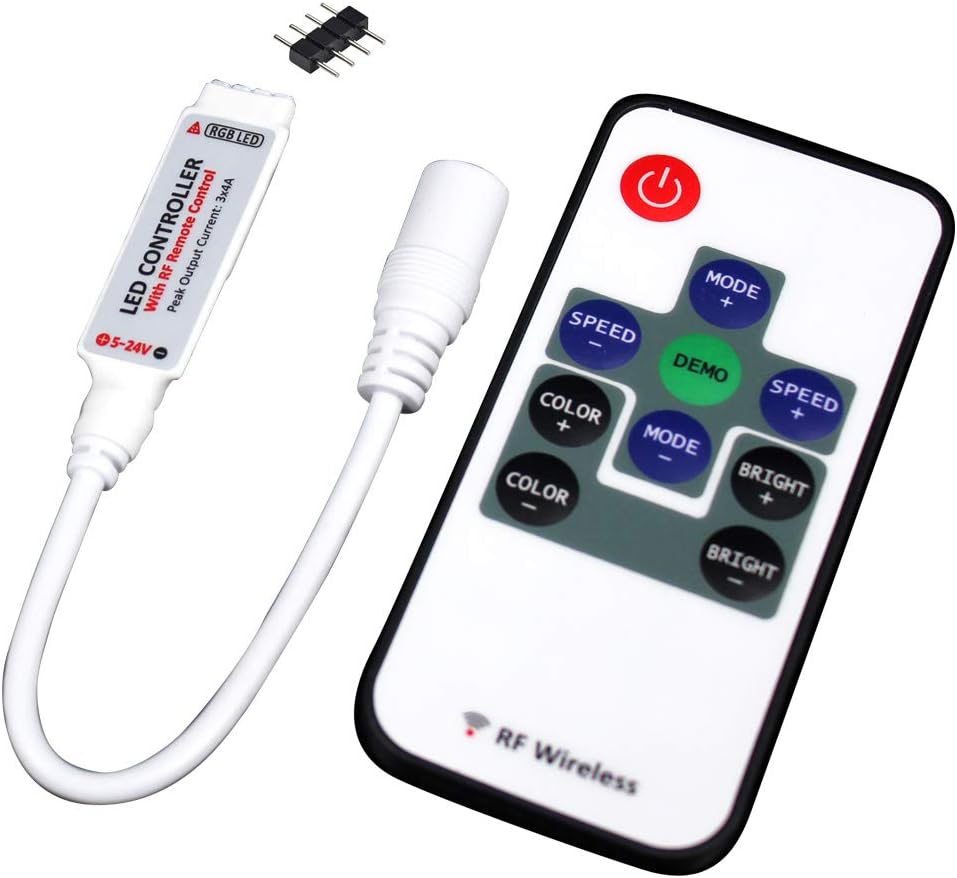

من نتونستم پیداش کنم و نوار RGB عادی رو خریدم با این کنترلر

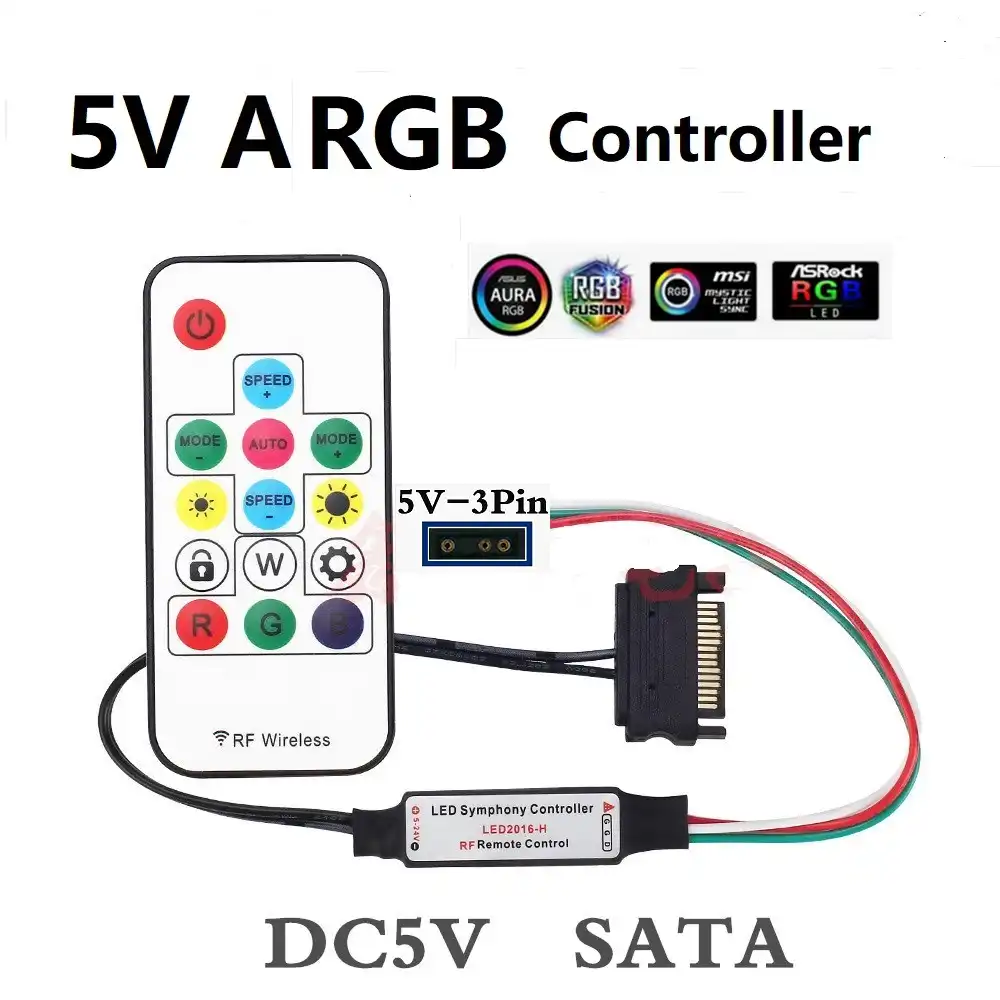

اگه مادربردتون کنترلر داشته باشه برای ARGB مستقیم وصلش میکنید اگه نداشته باشه باید از این کنترلر استفاده کنید

چند روز پیش یکی از دوستان تو فوروم این سایتو بهم معرفی کرد که هم نوار ws2812 رو داره و هم کنترلر جداگانه ولی من با نوار RGB کارم راه افتاد و لزومی ندیدم به خرید ARGB  درمورد اعتبار سایت هم هیچ تضمینی نمیکنم که معتبر باشه یا نه

کمتر از 4 متر هم فکر کنم فروش نداشته باشن و قیمتش زیاد میشه

درمورد کنترلر کولرمستر اطلاعی ندارم چون استفاده نکردم

ویرایش شده آگوست 4, 2020 توسط Yosef Faraji

[arash_aria 202]

نوار قایبل ادرس دهی هم موجوده ولی با کیت ادرونیو کار میکنه و باید برنامه بدید

هم به ادرونیو و هم اگر میخاین ریموتی بشه به ریموت ویه nrfl204 سر هرکدوم ببندید خیلی هزینش میشه

\س با یه ادرنیو ببندینش راحت باشه افکتهارم برنامه ریزی کنین بهش بدید یا با برد ببندینش البته

ادرنویو را میتونین با یو اس بی به پی سی بزنین و با نرمافزار کنترلش کنین

[GAGHL 142]

این تاپیک نباید خاک بخوره....

از پروژه های استارتر چه خبر؟

[Johnscrazy 0]

سلام من میخام کارشما رو انجام بدم اگ میشه چند تا مشکل دارم راهنماییم کنید ممنون

اگ میشه شماره بدین داخل واستاپ باشه بهتره ممنون میشم

[DPSYS 1130]

درود بر دوستان

در در 14 دی 1399 در 22:04، GAGHL گفته است :

این تاپیک نباید خاک بخوره....

از پروژه های استارتر چه خبر؟

پروژه های مختلفی انجام دادم که اونهایی که وقت شد رو تاپیک زدم و بقیه مونده واسه هر وقت که فرصتش رو داشته باشم...

این هم لینک تاپیک مرجع پروژه ها هست :

تاپیک مرجع تمام آموزش های DPSYS :

آموزش ساخت انواع فن با نور پردازی های گوناگون ، شیشه ای کردن درب کیس ، ساخت ترمینال و...

در 11 ساعت قبل، Johnscrazy گفته است :

سلام من میخام کارشما رو انجام بدم اگ میشه چند تا مشکل دارم راهنماییم کنید ممنون

اگ میشه شماره بدین داخل واستاپ باشه بهتره ممنون میشم

درود دوست گرامی

سوالی بود تو پ.خ بپرسید تا راهنمایی تون کنم...

[rmd3191 13]

با سلام و خدا قوت اول از همه ممنونم از دوست عزیز با این راهنمایی که کردن کلی در هزینه هام صرفه جویی شد من با الگو برداری از آموزش دوست عزیزمون فن پاور و سی پی یو رو آر جی بی کردم و سه عدد فن ساده شفاف 120 میلیمتری هم خریدم که هنوز به دستم نرسیده که به محض رسیدن اونهارو هم درست میکنم. بسیار زیبا شده من که خیلی خوشم اومد و پیشنهاد میکنم بجای پول اضافه دادن برای خرید فن گرون قیمت خودتون اونو تو خونه درست کنید  البته فرق کاری که من انجام دادم با این دوستمون این بود دوستمون کامل دور فن رو برش دادند ولی من جای اس ام دی ها رو به وسیله هویه و یک تیکه حلب قوطی به صورت مربع در آوردم که یکم از اس ام دی ها بزرگتر بود که اس ام ای راحت تر جا بگیره

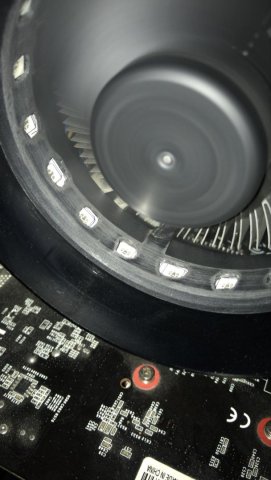

که نتیجه کار شد این

این هم از عکس روشنش

ویرایش شده مارچ 17, 2021 توسط rmd3191

[DPSYS 1130]

در در 27 اسفند 1399 در 23:12، rmd3191 گفته است :

با سلام و خدا قوت اول از همه ممنونم از دوست عزیز با این راهنمایی که کردن کلی در هزینه هام صرفه جویی شد من با الگو برداری از آموزش دوست عزیزمون فن پاور و سی پی یو رو آر جی بی کردم و سه عدد فن ساده شفاف 120 میلیمتری هم خریدم که هنوز به دستم نرسیده که به محض رسیدن اونهارو هم درست میکنم. بسیار زیبا شده من که خیلی خوشم اومد و پیشنهاد میکنم بجای پول اضافه دادن برای خرید فن گرون قیمت خودتون اونو تو خونه درست کنید  البته فرق کاری که من انجام دادم با این دوستمون این بود دوستمون کامل دور فن رو برش دادند ولی من جای اس ام دی ها رو به وسیله هویه و یک تیکه حلب قوطی به صورت مربع در آوردم که یکم از اس ام دی ها بزرگتر بود که اس ام ای راحت تر جا بگیره

که نتیجه کار شد این

این هم از عکس روشنش

درود بر شما

بسیار عالی ، روشتون هم جالب بود البته بیشتر برای نوار های بدون روکش جواب میده مگه اینکه روکش نوارهای مورد استفاده رو بردارید!

توصیه میکنم برای تهویه سیستمتون چند تا فن اضافه کنید که البته ظاهرا سفارش هم دادید؟!

موفق باشید.

[rmd3191 13]

با سلام مجدد خدمت دوستان همانطور که گفته بودم سه عدد فن برای جلوی کیس RGB شد.

اول از همه این رو اضافه کنم بعد بریم سراغ عکس ها

بنده سه عدد قن معمولی شیشه ای خریدم و RGB کردم اصلا خوشم نیومد چون جنس فن ها طوری بود که تمیز در نمیومد بخاطر همین رفتم و سه عدد فن کیس گرین مدل Green GF120-FSB 1100RPM 120mm خریدم به قیمت دانه ای 123000 هراز تومان در تاریخ 25 اسفند 99

بسیار بسیار راضی هستم از این فنها در ادامه عکس ها رو میزارم خودتون ببینید

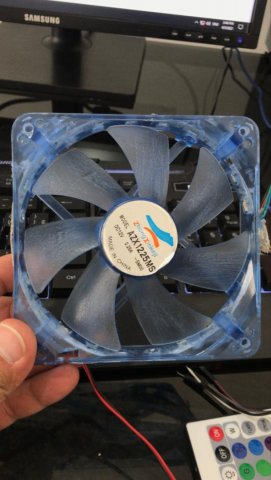

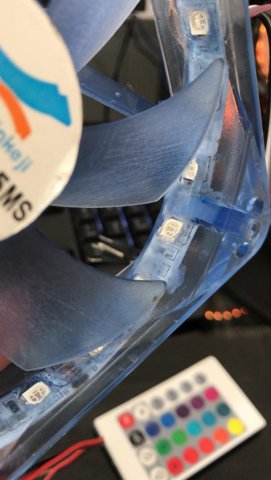

این عکس قن معمولی که البته روی کیس نصب نکردم

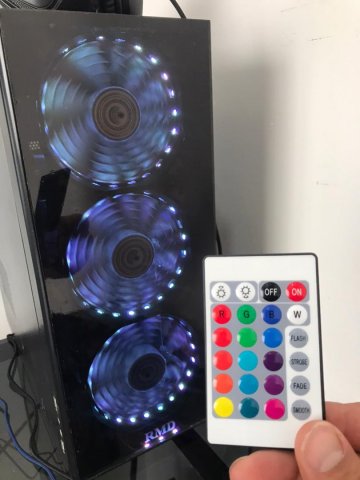

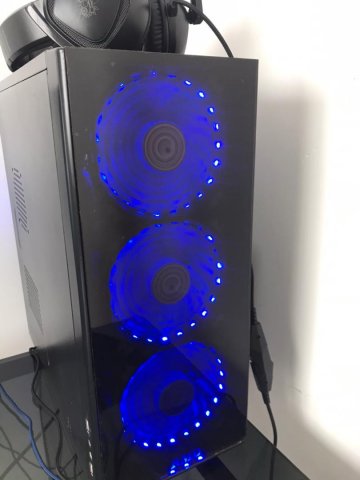

واما  در ادامه فنهای گرینبله دوستان خواستن توانستن است

این رو هم اضافه کنم که در عکس باز هم تمام زیبایی ها ب چشم نمیاد با کنترولر میتونید حالت های مختلفی بزارید که خیلی جزاب تر خواهد بود یا حق امید وارم شما هم درست کنید و حالشو ببرید باز سوالی بود همینجا بپرسید تا جایی که بتونم راهنمایی تون میکنم یا علی



[GAGHL 142]

در در 14 دی 1399 در 22:04، GAGHL گفته است :

این تاپیک نباید خاک بخوره....

از پروژه های استارتر چه خبر؟

خب. سلام و درود!

در راستای حرفی که قبلاً زدم منم به نوبه خودم از یکی از پروژه های مادینگ خودم رونمایی میکنم علی برکة الله.

این پروژه یه LED Strip هست که بر خلاف پروژه های دیگه قابل کنترل کردن یا addressable نیست!

ساختارش با LED Strip های معمول بازار تفاوت داره و با یکم خلاقیت و دقت میشه همه جای کیس استفاده‌اش کرد. مثلاً باهاش رم ها رو نورپردازی کرد.

روی رم های DDR1 و DDR2 تست کردم؛ چه رم برد کوچیک و چه رم برد بزرگ رو میشه باهاش نورپردازی کرد.

از نظر قیمت هم خیلی خیلی ارزون ساخته میشه؛ اما نیاز به تست و دقت داره تا بشه به نهایت زیبایی رسید.

فعلاً میشه گفت 50 درصد پروژه کامل شده و هنوز جای کار داره تا بشه از نقص‌هاش رو برطرف کرد. توی کلیپ پایین میتونین نمونه اولیه رو ببینین.

بابت کیفیت پایین ویدیو و تصاویر عذر میخوام! پیرمرد 2014 شیائومیه دیگه

اینم یه عکس از پشت PCB

[seyedmmm 0]

سلام میشه بگید این فن هایی که درست کردید رو چطوری میتونمیم به هم وصل کنیم بعد با یک کابل به مادربورد وصل کنیم

منظورم اینه که مثلا 3 تا فن درست کردیم بعد میخوایم به مادربورد وصل کنیم یا اینکه اصلا نیاز به اتصال به مادر بورد نداره

در این تصویر اخرین سوکت باید به پاور وصل بشه و ایا نمیتوان با متصل کردن به دو فن دیگر ان را به مادربورد وصل کرد

در این تصویر چطوری این سه فن رو وصل کرده ممنون میشم اموزش بدید



ویرایش شده اپریل 21, 2021 توسط seyedmmm

[seyedmmm 0]

در در 16 فروردین 1400 در 18:05، rmd3191 گفته است :

با سلام مجدد خدمت دوستان همانطور که گفته بودم سه عدد فن برای جلوی کیس RGB شد.

اول از همه این رو اضافه کنم بعد بریم سراغ عکس ها

بنده سه عدد قن معمولی شیشه ای خریدم و RGB کردم اصلا خوشم نیومد چون جنس فن ها طوری بود که تمیز در نمیومد بخاطر همین رفتم و سه عدد فن کیس گرین مدل Green GF120-FSB 1100RPM 120mm خریدم به قیمت دانه ای 123000 هراز تومان در تاریخ 25 اسفند 99

بسیار بسیار راضی هستم از این فنها در ادامه عکس ها رو میزارم خودتون ببینید



این عکس قن معمولی که البته روی کیس نصب نکردم

واما  در ادامه فنهای گرینبله دوستان خواستن توانستن است

این رو هم اضافه کنم که در عکس باز هم تمام زیبایی ها ب چشم نمیاد با کنترولر میتونید حالت های مختلفی بزارید که خیلی جزاب تر خواهد بود یا حق امید وارم شما هم درست کنید و حالشو ببرید باز سوالی بود همینجا بپرسید تا جایی که بتونم راهنمایی تون میکنم یا علی



سلام میخواستم بپرسم این سه فن رو چطوری به متصل کرده وهمانگ کردید و ایا به مادربورد وصل کردید یا ؟ اگر میشه اموزش دهید

بعد میخواستم بگم که از هدفون اونیکوما که خریداری کردید راضی هستید (تو عکس دیدم ) برای گیم مناسب هست ممنون

[DPSYS 1130]

درود بر همه دوستان

تشکر از دوستان عزیزمون  @rmd3191 و @GAGHL که پروژه های خودشون رو به اشتراک گذاشتن و کارشون قابل تحسین هست ، خسته نباشید دوستان کارتون عالی بود...

دوست عزیز @rmd3191 دلیل اینکه فن های شیشه ای شما خروجی خوبی نداشته ، یکیش آبی رنگ بودن خود فن هاست و دیگری مات بودن پره های فن هست که با توجه به عکس ها زیاد هم بد نشده ولی خب سلیقه شماست و هر طور که شما دوست داشته باشید.



دوست عزیز @GAGHL این برد رو خودتون ساختید یا خرید کردید؟ اگه قابل کنترل نیست پس احتمالا ال ای دی هاش از مدل های چیپ سر خود هستند درسته یا نه مدل دیگری هستند؟

بنده هم پروژه های دیگری با همین مضمون ها دارم که با SMD LED Addressable ساخته میشن ولی خب متاسفانه به دلیل مشغله کاری زیاد تایمی برای ساخت آموزششون ندارم مگه اینکه فرصتی پیش بیاد و بتونم تاپیکشون رو برای دوستان استارت بزنم.



در 2 ساعت قبل، seyedmmm گفته است :

سلام میشه بگید این فن هایی که درست کردید رو چطوری میتونمیم به هم وصل کنیم بعد با یک کابل به مادربورد وصل کنیم

منظورم اینه که مثلا 3 تا فن درست کردیم بعد میخوایم به مادربورد وصل کنیم یا اینکه اصلا نیاز به اتصال به مادر بورد نداره

در این تصویر اخرین سوکت باید به پاور وصل بشه و ایا نمیتوان با متصل کردن به دو فن دیگر ان را به مادربورد وصل کرد

در این تصویر چطوری این سه فن رو وصل کرده ممنون میشم اموزش بدید



دوست عزیز شما برای اینکه بتونید سه یا چند فن رو همزمان به مادربرد متصل کنید باید تمام فن هاتون رو به یک ترمینال وصل کنید و بعد اون ترمینال رو به مادربرد، تا اونطوری بتونید همه فن ها رو با هم از طریق مادربرد کنترل کنید.

تو همین تاپیکی که هستید آموزش ساخت ترمینال مورد نیاز شما برای اینکار رو قرار دادم و لینک اون پیج رو براتون میزارم ، کامل مطالعه بفرمایید تا بتونید به جواب سوالتون برسید.

https://forum.lioncomputer.com/index.php?/topic/72481-آموزش-ساخت-فن-led-rgb-گرین-به-همراه-تصاویرمراحل-ساخت/page/5/&tab=comments#comment-1056047

خیلی از سوالاتی که ممکنه برای شما پیش بیاد ، قبلا تو این تاپیک پرسیده شده و جواب ها هم ارائه گردیده ، پس بهتره برای اینکه زودتر نتیجه بگیرید یه مقدار وقت بزارید و کل تاپیک رو که زیاد هم نیست ، مطالعه بفرمایید و همچنین این کار میتونه اطلاعات فنی شما رو هم بالاتر ببره!

باز هم سوالی بود بفرمایید.

موفق باشید.

ویرایش شده اپریل 21, 2021 توسط DPSYS

[seyedmmm 0]

در در 20 تیر 1397 در 09:26، DPSYS گفته است :

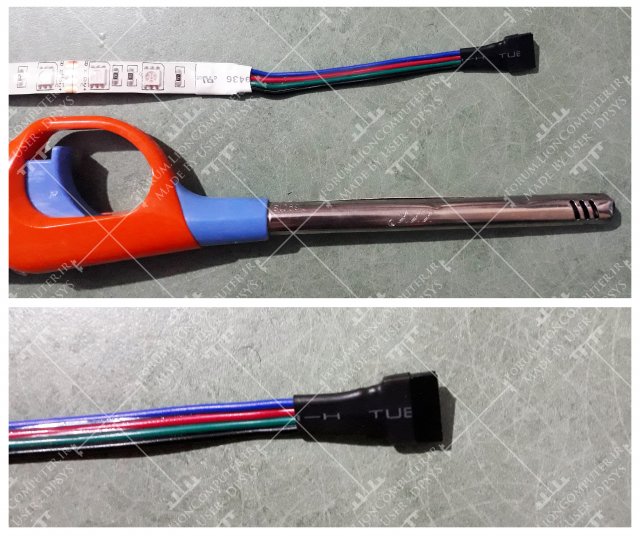

بعد از نوار میریم سراغ کنترلرمون که میتونه یه کنترلر جدا گانه باشه مثل تصویر زیر یا اینکه ما کابلی اختصاصی برای اتصال مادبرد به این ترمینال بسازیم.

سلام میشه کابل اختصاصی برای مادربورد رو بسازید

[rmd3191 13]

در در ۱۴۰۰/۲/۱ در 15:04، seyedmmm گفته است :

سلام میخواستم بپرسم این سه فن رو چطوری به متصل کرده وهمانگ کردید و ایا به مادربورد وصل کردید یا ؟ اگر میشه اموزش دهید

بعد میخواستم بگم که از هدفون اونیکوما که خریداری کردید راضی هستید (تو عکس دیدم ) برای گیم مناسب هست ممنون

سلام دوست عزیز من اوایل که اینو درست کردم سیم فنهارو بریدم و به هم متصل کردم  به طوری که مثبت منفی ها همه در یک ردیف باشند چون اگر اشتباه متصل بشه چپ گرد و راست گردشان با هم فرق میکنند باید همه فن ها به یک سمت بچرخند و در آخر یک سیم میمونه که به یکی از برق های پاور متصل گردم ولی مشکل اینجا بود که فن ها با تمام قدرت میچرخیدند و بعد مدتی نمای فن ها برام عادی شد و اون جزابیت اولی رو نداشت این امر باعث شد که تصمیم بگیرم فن ها رو به مادربرد متصل کنم سوکت سیم فن رو که به پاور وصل کرده بودم رو تعویض کردم به طوری گه به پرت مادربرد بخوره ومتصل کردم به مادربرد ایجوری زمانی که دمای سیستم بالا میره فن ها تندتر و زماتی که دما پایین میاد فن ها آرومتر میچرخند که بسیار بسیار زیبا تر شدند.به تازگی مادربرد رو تعویز کردم وچون مادربرد از آر جی بی پشتیبانی میکرد متصل کردم به مادربرد

در مورد هدفون هم باید بگم خیلی راضیم من تجربه کار با هدفون های حرفه ای رو ندارم ولی این هدفون صدای عالی داره .خوراک بازی های آنلاینه در کل اوکیه





ویرایش شده ژوئن 8, 2021 توسط rmd3191
