فرق cha-fan ، opt-fan و ext-fan در چیه؟

[iman90 21]

در 6 ساعت قبل، سعید بهمنیان گفته است :

برای ایسوس که زیاد استفاده کرده‌ام و  هیچ مشکلی ندیده‌ام. برای بقیه‌ی برندها تجربه‌ی زیادی نداشتم و فقط دو مورد از دوستان شنیدم. به هر حال بهتره به توان مصرفی فن دقت کنی.



توان مصرفی هر فن چقدر بهتر باشه؟

شما خودتون چند تا فن رو به هاب وصل کردید که دید مشکل نداره؟

روی دور 2400 هم تست کردی؟

[سعید بهمنیان 6475]

در 31 دقیقه قبل، iman90 گفته است :

توان مصرفی هر فن چقدر بهتر باشه؟

شما خودتون چند تا فن رو به هاب وصل کردید که دید مشکل نداره؟

روی دور 2400 هم تست کردی؟

نمی دونم توان مصرفی هر فن چقدر باید باشه.  به هر کدام از دو هدر asus z68 v pro و asus z68 deluxe دو تا فن 1500 دور بر دقیقه وصل کرده ام. برای مادربوردهای asrock z97 extreme9 و gygabye z170 gaming7 نیز بدون مشکل چنین کاری کردم. با چند مورد از مادربوردهای ایسوس با چیپهای z77 و  z87 و z97 نیز تجربه های مشابهی داشته ام. فنهای دوربالاتر رو نیز بدون مشکل با هاب به فن کنترلر rockmaster زده ام و با هدر نیازموده ام.

[hamed.m 24]

دوستان مگر نباید سرعت چرخش پمپ واتر کولینگ ثابت باشه ؟

قابلیتی که برای اتصال خود پمپ به مادر برد هست ( برای ثابت نگه داشتن دور آن ) فقط باید به سوکت cpu-OPT یا Aio-PUMP یا  w-pump   وصل بشه که البته سوکت پمپ ها خودشون 3 تایی هست که PWM فعال نشه !

اما با این حال دور پمپ واتر کولینگ سیستم من نوسان داره !!! ( ثابت نیست ) با اینکه به سکوت Aio_Pump متصل کردم .

دلیل چیه ؟

مادر برد  asus prime x370 pro

پردازنده  رایزن 5

کولر  cooler master lite 120

دما در حالت عادی 52 درجه هست/   کنترل فن در حالت  استاندارد و  سایلنت



متشکرم

ویرایش شده آگوست 25, 2017 توسط hamed.m

[danyal.fa79 881]

در 1 ساعت قبل، hamed.m گفته است :

دوستان مگر نباید سرعت چرخش پمپ واتر کولینگ ثابت باشه ؟

قابلیتی که برای اتصال خود پمپ به مادر برد هست ( برای ثابت نگه داشتن دور آن ) فقط باید به سوکت cpu-OPT یا Aio-PUMP یا  w-pump   وصل بشه که البته سوکت پمپ ها خودشون 3 تایی هست که PWM فعال نشه !

اما با این حال دور پمپ واتر کولینگ سیستم من نوسان داره !!! ( ثابت نیست ) با اینکه به سکوت Aio_Pump متصل کردم .

دلیل چیه ؟

مادر برد  asus prime x370 pro

پردازنده  رایزن 5

کولر  cooler master lite 120

دما در حالت عادی 52 درجه هست/   کنترل فن در حالت  استاندارد و  سایلنت



متشکرم

در‌مادربرد بنده maximus VIII Hero؛ داخل قسمت تنظیمات فن، یک قسمت داره برای واتر بلاک که روی pwm باشه یا DC یا اتومات

از اونجا احتمالا میتونید تنظیم کنید ثابت باشه یا چجوری باشه

[hamed.m 24]

در هم اکنون، danyalbmw گفته است :

در‌مادربرد بنده maximus VIII Hero؛ داخل قسمت تنظیمات فن، یک قسمت داره برای واتر بلاک که روی pwm باشه یا DC یا اتومات

از اونجا احتمالا میتونید تنظیم کنید ثابت باشه یا چجوری باشه

آره ..

اما !!

این مفهوم زیر سوال میرود : سوکتهای 3 تایی واتر پمپ ها هرگز PWM را ساپورت نمی کنند در واقع دارای 3 پایه هستند که فقط gnd - pwr - cpu fan in را قبول میکند و پایه PWM کلا حذف شده . پس عملا فرمایش شما گمون نکنم برای این مورد کار بردی باشه .



الان چرخش پمپ شما ثابت هست ؟

[danyal.fa79 881]

در ۱ ساعت قبل، hamed.m گفته است :

آره ..

اما !!

این مفهوم زیر سوال میرود : سوکتهای 3 تایی واتر پمپ ها هرگز PWM را ساپورت نمی کنند در واقع دارای 3 پایه هستند که فقط gnd - pwr - cpu fan in را قبول میکند و پایه PWM کلا حذف شده . پس عملا فرمایش شما گمون نکنم برای این مورد کار بردی باشه .



الان چرخش پمپ شما ثابت هست ؟

حقیقتا من در این بارخ نظری ندارم ولی یه سوال دیگه میتونم بکنم شاید جوابتون رو داده باشم

اگر 4 تایی برای PWM و 3 تایی برای DC باشه، پس عملا کلا دو تایی نباید کار کنه که کار میکنه! پس سه تایی هم Pwm هست چهارتایی هم همینطور!

خیر بنده خودم گذاشتم رو PWM، دلیلی نداره وقتی سی پی یو بیکاره پمپ بنده خدا رو تهه لود کار کنه که

[SpaceCraft 66]

والا منم دقیقا نمیدونم باید واتر پمپ رو به cpu-fan بزنم یا cpu-opt و فن اونو به کجا

الان خودم پمپ رو به cpu-fan زدم و فن رو به cha-fan که دور پمپ رو ثابت و فن رو منوط به دمای پردازنده کردم. الان این درسته؟ دمای حدودا 33

قبلا پمپ رو به cpu-opt و فن رو به cpu-fan زده بودم که بعضی وقتا تا خاموش شدن و صفر شدن دور پمپ میرفت

مادربرد asus z170 pro gaming aura

پمپ green evo 120

[hamed.m 24]

در هم اکنون، danyalbmw گفته است :

حقیقتا من در این بارخ نظری ندارم ولی یه سوال دیگه میتونم بکنم شاید جوابتون رو داده باشم

اگر 4 تایی برای PWM و 3 تایی برای DC باشه، پس عملا کلا دو تایی نباید کار کنه که کار میکنه! پس سه تایی هم Pwm هست چهارتایی هم همینطور!

خیر بنده خودم گذاشتم رو PWM، دلیلی نداره وقتی سی پی یو بیکاره پمپ بنده خدا رو تهه لود کار کنه که

سوکت های مخصوص فن در مادر بردهای جدید همگی تفکیک شده  اند . بطور مثال CPU_FAN یا AIO_PUMP  که همه اینها 4 پین را ساپورت میکنند که وقتی سوکتی 4 پین هست یعنی گذینه PWM رو ساپورت میکنه مثل خود فن اصلی cpu این خصیصه یعنی دور فن رو نسبت به دما کنترل کنه که سریع بشه و ...

اما در خصوص دور پمپ  این صحت نداره و نباید باشه چون طول عمر پمپ کم میشه و کلا نباید دور پمپ ( گردش مایع ) کم و زیاد بشه و باید ثابت باشه ربطی به دما نداره . این اصول تمام پمپ های واتر کولینگ هست .

به همین خاطر این شبه برای من ایجاد شده که چرا دور پمپ واتر کولینگ من با اینکه در سوکت درست نصب شده (  W_PUMP   ) باز هم کمی نوسان داره ...



اینکه دوستان می پرسند کدوم سوکت باید فن ها رو نصب کرد باید گفت  فن اصلی cpu  باید حتما به سوکت  CPU_FAN نصب بشه  و پمپ واتر کولینگ میتونه به CHA_FAN  یا AIO_PUMP  یا W_PUMP وصل بشه . بیتشر واتر پمپ ها ( سوکت پمپ هاشون ) بعلت توضیح بالا 3 پین هستند  یعنی پین 4 که مربوط به PWM هست را ندارند ( کور شده )

[danyal.fa79 881]

در 39 دقیقه قبل، hamed.m گفته است :

سوکت های مخصوص فن در مادر بردهای جدید همگی تفکیک شده  اند . بطور مثال CPU_FAN یا AIO_PUMP  که همه اینها 4 پین را ساپورت میکنند که وقتی سوکتی 4 پین هست یعنی گذینه PWM رو ساپورت میکنه مثل خود فن اصلی cpu این خصیصه یعنی دور فن رو نسبت به دما کنترل کنه که سریع بشه و ...

اما در خصوص دور پمپ  این صحت نداره و نباید باشه چون طول عمر پمپ کم میشه و کلا نباید دور پمپ ( گردش مایع ) کم و زیاد بشه و باید ثابت باشه ربطی به دما نداره . این اصول تمام پمپ های واتر کولینگ هست .

به همین خاطر این شبه برای من ایجاد شده که چرا دور پمپ واتر کولینگ من با اینکه در سوکت درست نصب شده (  W_PUMP   ) باز هم کمی نوسان داره ...



اینکه دوستان می پرسند کدوم سوکت باید فن ها رو نصب کرد باید گفت  فن اصلی cpu  باید حتما به سوکت  CPU_FAN نصب بشه  و پمپ واتر کولینگ میتونه به CHA_FAN  یا AIO_PUMP  یا W_PUMP وصل بشه . بیتشر واتر پمپ ها ( سوکت پمپ هاشون ) بعلت توضیح بالا 3 پین هستند  یعنی پین 4 که مربوط به PWM هست را ندارند ( کور شده )

یعنی شما میفرمایید هم سه پین و هم دو پین DC هستن و فقط چهار پین PWM هست؟

خوب اگر اینجوریه چه نیازی بود که سه پین بذارن؟همون دو پین بس بود که

[rn4j1m1 85]

در 12 دقیقه قبل، danyalbmw گفته است :

یعنی شما میفرمایید هم سه پین و هم دو پین DC هستن و فقط چهار پین PWM هست؟

خوب اگر اینجوریه چه نیازی بود که سه پین بذارن؟همون دو پین بس بود که

پین سوم برای مانیتور کردن سرعت فن هست

[hamed.m 24]

در هم اکنون، danyalbmw گفته است :

یعنی شما میفرمایید هم سه پین و هم دو پین DC هستن و فقط چهار پین PWM هست؟

خوب اگر اینجوریه چه نیازی بود که سه پین بذارن؟همون دو پین بس بود که

متاسفانه دوستان و کاربران خیلی کم به دفترچه مادر بردشون مراجعه میکنند و عیب بزرگ هم شرکتها و بازرگانانی هست که با این همه خرید از این کمپانیها هیچوقت به کمپانی  تولید کننده قطعه نمیگن زبان فارسی هم به دفترچه های راهنمایتان اضافه کنید .

با این حال من همیشه دفترچه های راهنمایم را بلاجبار ترجمه میکنم !!!



در دفترچه مادر برد شما قطعا آمده است که :

منابع حرارتی روی مادر برد توسط یکسری سنسور سنجیده میشوند و این اطلاعات به فن ها  انتقال داده میشود که به آن قابلیت PWM میگویند . ( تنظم دور فن ها با توجه به حرارت )

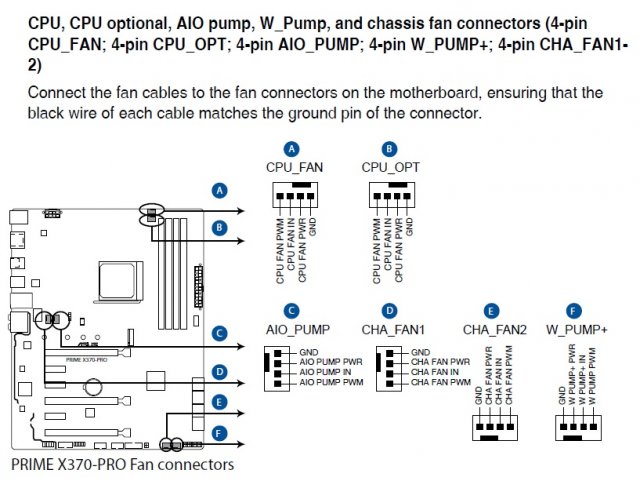

بهمین خاطر گفته واتر گولینگ ها رو فقط به این سوکتها متصل کنید : ( به تصویر دقت کن )

حالا در کنار این گفته :

خوب حالا این مربوط به مادر برد من هست . به هر حال یه همچین چیزی در مادر برد شماها هم هست دیگه !

به 4 پین دقت کن در واقع پین چهارم  همون PWM هست . که مربوط به پمپ نمیشه .

[danyal.fa79 881]

بسیارم اطلاعات جالبی از دوستان گرفتم دستتون درد نکنه منو از گمراهی نجات دادید!

همیشه فکر میکروم هم ۳ پین و هم ۴ پین PWM هستن

[_Shadow 21]

در در 1396/02/30, 17:05:09، سعید بهمنیان گفته است :

کولرهایی که بیش از یک فن دارند هاب همراهشونه و اگر مشکلی داشت سازندگان هاب نمی‌گذاشتند یا در راهنما پیشنهاد می‌کردند که استفاده نشه بهتره. مطمئن نیستم ولی شاید هدر۳  مادربوردت برای فن دوربالا ضعیف بوده باشه یا ایراد از جای دیگری بوده باشه. من تاکنون به مشکل برنخورده‌ام و با دو تا از دوستان با تجربه‌تر هم که مشورت کرده‌ام ایرادی از استفاده از هاب ندیدند.

سلام و درود

من یک واتر کولر دیپ کول  Gamer Storm CAPTAIN 240 EX White دارم اما مادبرد من 2 تا بشتر خروجی فن نداره

cpu fan  برای فن اصلی پردازنده‌است.

cha fan برای فن کیسه.

الان من باید چکار کنم

مدل مادربرد asrok h61m-vs4

باید به چه شکل سیم ها را وصل کنم هر کدام به کدام ورودی

[سعید بهمنیان 6475]

در 5 دقیقه قبل، hulkman گفته است :

سلام و درود

من یک واتر کولر دیپ کول  Gamer Storm CAPTAIN 240 EX White دارم اما مادبرد من 2 تا بشتر خروجی فن نداره

cpu fan  برای فن اصلی پردازنده‌است.

cha fan برای فن کیسه.

الان من باید چکار کنم

مدل مادربرد asrok h61m-vs4

باید به چه شکل سیم ها را وصل کنم هر کدام به کدام ورودی

درود

مدل مادربورد چیست؟

فنها را با هاب  بزن به cpu fan، پمپ کولر را بزن به cha fan و در بایوس دور پمپ را روی بیشینه بگذار.

ویرایش شده جولای 17, 2018 توسط سعید بهمنیان

[_Shadow 21]

در 16 دقیقه قبل، سعید بهمنیان گفته است :

درود

مدل مادربورد چیست؟

فنها را با هاب  بزن به cpu fan، پمپ کولر را بزن به cha fan و در بایوس دور پمپ را روی بیشینه بگذار.

مدل مادربرد asrok  h61m-vs4

آیا اگر به صورت بلعکس سیم ها را وصل کرده باشیم تداخلی در کار واتر کولر ایجاد می شود

[سعید بهمنیان 6475]

در 5 دقیقه قبل، hulkman گفته است :

مدل مادربرد asrok  h61m-vs4

آیا اگر به صورت بلعکس سیم ها را وصل کرده باشیم تداخلی در کار واتر کولر ایجاد می شود

به هر شکل کار خواهد کرد، اما تا جایی که می دانم فن پردازنده با سوکت چهار پین هوشمند کار می‌کند و نمی دانم برای سه پین هم چنین است یا نه.

[_Shadow 21]

در 1 دقیقه قبل، سعید بهمنیان گفته است :

به هر شکل کار خواهد کرد، اما تا جایی که می دانم فن پردازنده با سوکت چهار پین هوشمند کار می‌کند و نمی دانم برای سه پین هم چنین است یا نه.

من هم اول طبق گفته شما عمل کرده بودم و فن ها را به ورودی cpu fan و پمپ کولر را به CHA fan وصل کرده بودم اما بعد  ( هر دو را جابه جا کردم یعنی پمپ را به cpu fan و فن های را به CHA fan وصل کردم ) و حدود 2 درجه دمای سیستم در حالت پایه کاهش پیدا کرد .



یک سوال خیلی مهم از شما دارم اگه لطفا کنید محل نصب بازر مادربرد را به من بگویید ... من هرچه روی مادربرد را گشتم نتوانستم کحل نصب بازر (بلندگوی بوق سلامت مادربرد) را پیدا کنم

مدل مادربرد asrok  h61m-vs4

[سعید بهمنیان 6475]

در 20 دقیقه قبل، hulkman گفته است :

یک سوال خیلی مهم از شما دارم اگه لطفا کنید محل نصب بازر مادربرد را به من بگویید ... من هرچه روی مادربرد را گشتم نتوانستم کحل نصب بازر (بلندگوی بوق سلامت مادربرد) را پیدا کنم

مدل مادربرد asrok  h61m-vs4

پایین سمت راست درگاههای ساتا بالای جای پنل جلوی کیس یا همان حدود باید باشد.

پوزش!

از روی عکس ماردبورد نیافتم. اگر یافتم همینجا می‌نویسم.

ویرایش شده جولای 17, 2018 توسط سعید بهمنیان

[_Shadow 21]

سلام ممنون

ولی من هرچی میگردم نیست

ویرایش شده جولای 17, 2018 توسط hulkman

[_Shadow 21]

در 23 دقیقه قبل، سعید بهمنیان گفته است :

پایین سمت راست درگاههای ساتا بالای جای پنل جلوی کیس یا همان حدود باید باشد.

پوزش!ز روی عکس ماردبورد نیافتم. اگر یافتم همینجا می‌نویسم.

لطفا اگه تونستید محل نصب بازر رو پیدا کنید دور عکس آن یه دایره رسم کنید و عکس را در پیام ارسالی برام پیوست کنید

با تشکر فراوان

ویرایش شده جولای 17, 2018 توسط hulkman

[سعید بهمنیان 6475]

در 58 دقیقه قبل، hulkman گفته است :

لطفا اگه تونستید محل نصب بازر رو پیدا کنید دور عکس آن یه دایره رسم کنید و عکس را در پیام ارسالی برام پیوست کنید

با تشکر فراوان

دفترچه راهنما را هم خواندم، جای بوق ندارد.
