بررسی اجمالی کارت گرافیک MSI GeForce GTX 1080 Ti GAMING X TRIO؛ اجرای بازی‌ها را به یک حرفه‌ای بسپارید!

[MSI Support 1328]

MSI طی سال های اخیر توانسته است با راهکار خنک سازی بسیار موفق TWIN FROZR VI به رقابت با کولرهای مجهز به سه عدد فن بپردازد، اما دیگر وقت آن فرا رسیده بود سراغ کولرهای بزرگ تر برود. این کمپانی GeForce GTX 1080 Ti انویدیا را برای این کار مناسب دیده است و شاهد عرضه کارت تمام کاستوم GeForce GTX 1080 Ti GAMING X TRIO هستیم. برای معرفی کامل و بررسی اجمالی این کارت با ما همراه شوید.





پیش از هر چیز باید تاکید کرد تفاوت GTX 1080 Ti GAMING X TRIO با GTX 1080 Ti GAMING X تنها به تعداد بیشتر فن ها محدود نمی شود. MSI دست به تغییرات گسترده ای زده که عملاً با کولر کوچک تر ممکن نبوده است.



این کارت دارای سه حالت فرکانسی است (به ترتیب از راست به چپ فرکانس پایه هسته، فرکانس بوست هسته و فرکانس موثر حافظه):



• حالت بی صدا (Silent Mode)ا: 1480 مگاهرتز- 1582 مگاهرتز- 11016 مگاهرتز
• حالت گیمینگ (Gaming Mode)ا: 1544 مگاهرتز- 1657 مگاهرتز- 11016 مگاهرتز
• حالت اورکلاکینگ (OC Mode))ا: 1569 مگاهرتز- 1683مگاهرتز- 11016 مگاهرتز

طبق معمول و همانند اغلب کارت های اورکلاک شده به صورت کارخانه ای، حالت گیمینگ در این کارت به صورت پیش فرض فعال است. به رغم اورکلاک کارخانه ای چشمگیر، در هیچ یک از حالت ها خبری از اورکلاک حافظه نیست.

















جعبه گشایی و محتویات جعبه (آنباکسینگ)

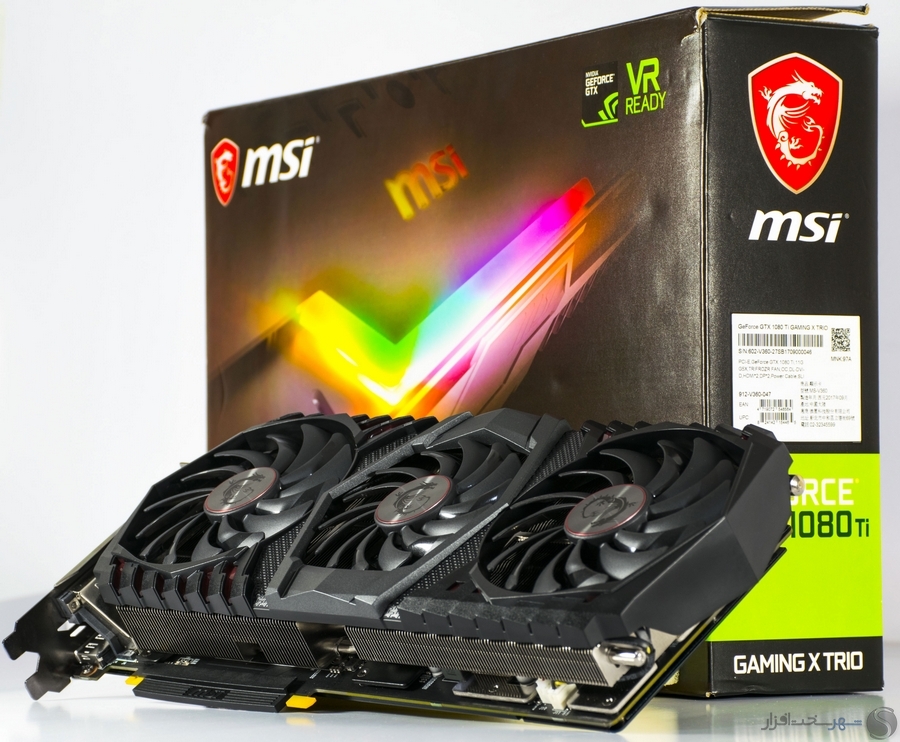

این کارت داخل یک جعبه نسبتاً بزرگ و البته رنگین عرضه می‌شود.به رغم طراحی جذاب، به خوبی کمبود دستگیره حمل حس می‌شود. MSI تصمیم گرفته به جای تصویری از خود کارت، نورپردازی RGB LED زیبای بک پلیت آن را در سمت اصلی جعبه به رخ بکشد. با این حال در سمت دیگر جعبه اوضاع به کلی متفاوت است.





پشت جعبه شاهد تشریح کلیدی ترین قابلیت های کارت هستیم که در همان نگاه اول اطلاعاتی خوبی ارائه می کند.

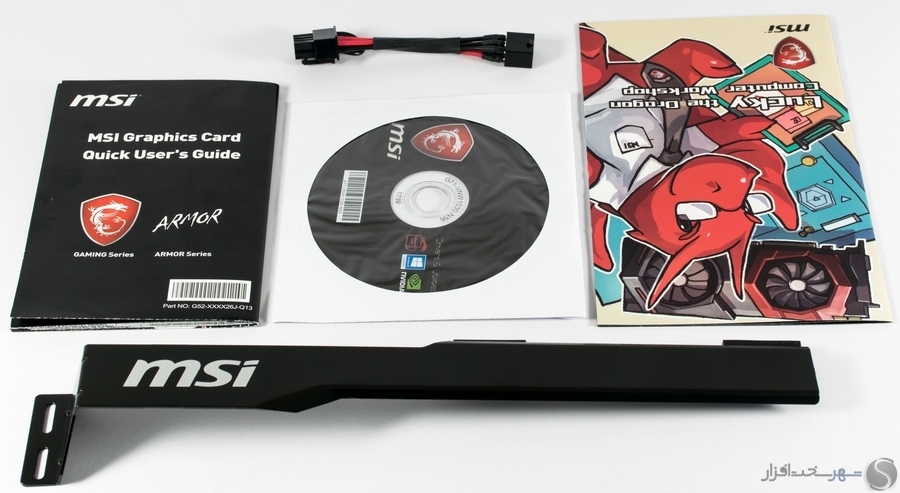

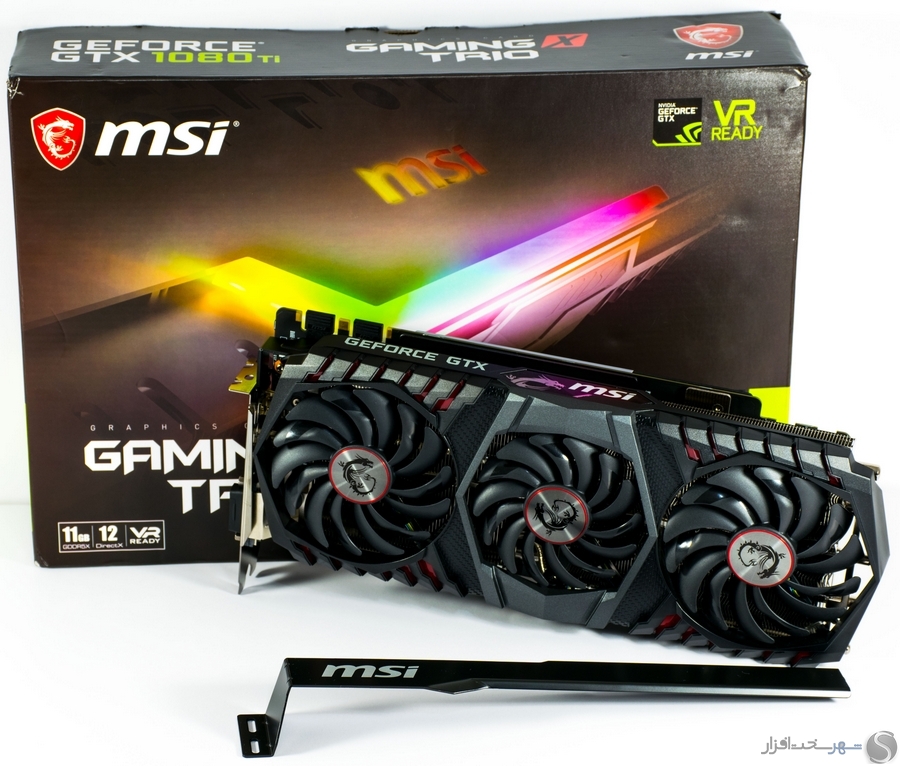

با باز کردن جعبه که به خوبی از کارت محافظت می کند، محتویات آن را مقابل خود یافتیم:



• کارت گرافیک
• مستندات
• دیسک حاوی درایور، برنامه ها و مستندات
• مبدل برق 6 پین به 8 پین (PCIe)
• نگه دارنده کارت گرافیک

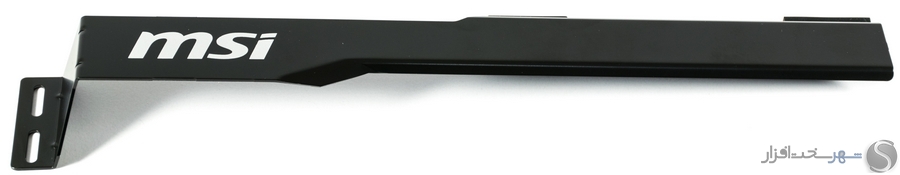

MSI همراه با این کارت یک نگه دارنده فلزی ارائه می کند که در صورت نصب می تواند به تحمل وزن کارت و جلوگیری از وارد آمدن آسیب به مادربرد یا حتی خود کارت گرافیک کمک کند. نکته ای که درباره این نگه دارنده وجود دارد، باید نه بر روی خود کارت، بلکه بر روی دو شکاف پایین تر از کارت نصب شود.

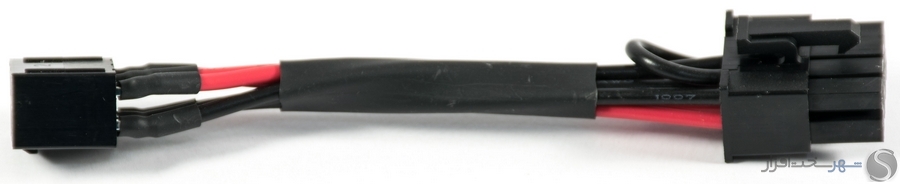

همچنین یک کابل مبدل 6 پینی به 8 پینی همراه کارت وجود دارد که می توان برای جبران کمبود کانکتور 8 پینی منبع تغذیه از آن استفاده کرد. توصیه می شود استفاده از این تبدیل تنها به پاورهای با توان کافی محدود شود.

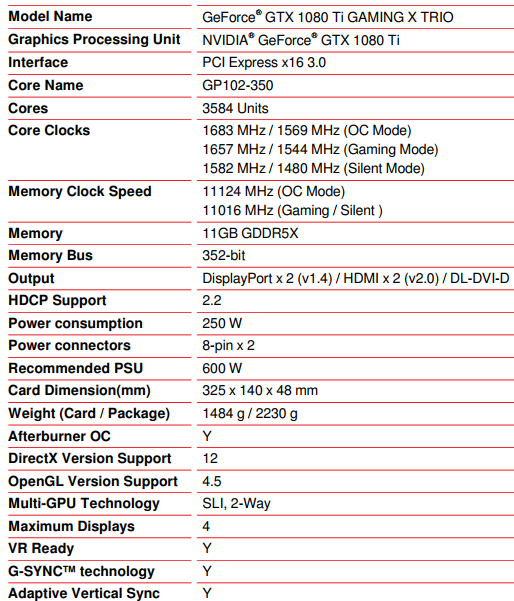

مشخصات فنی





بررسی ظاهری

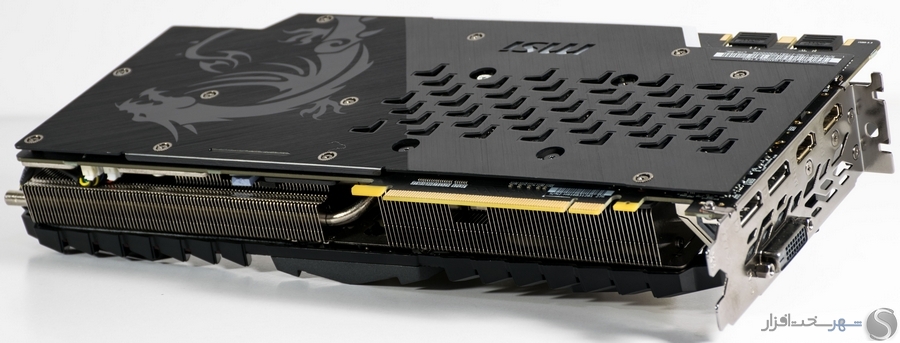

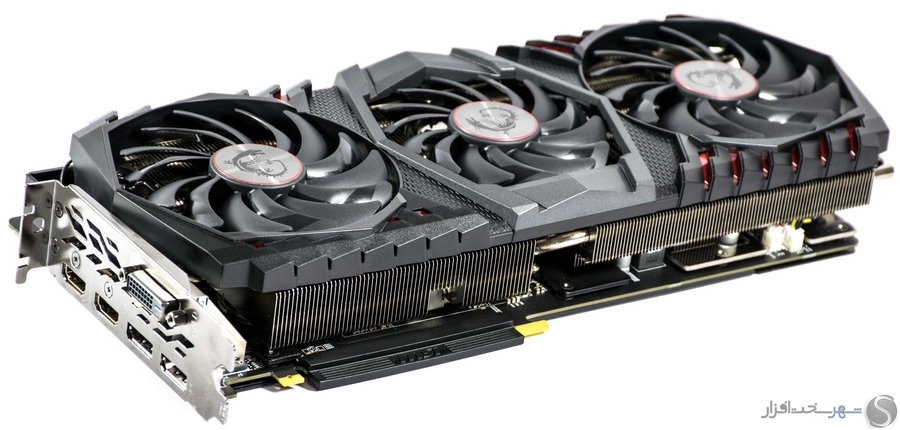

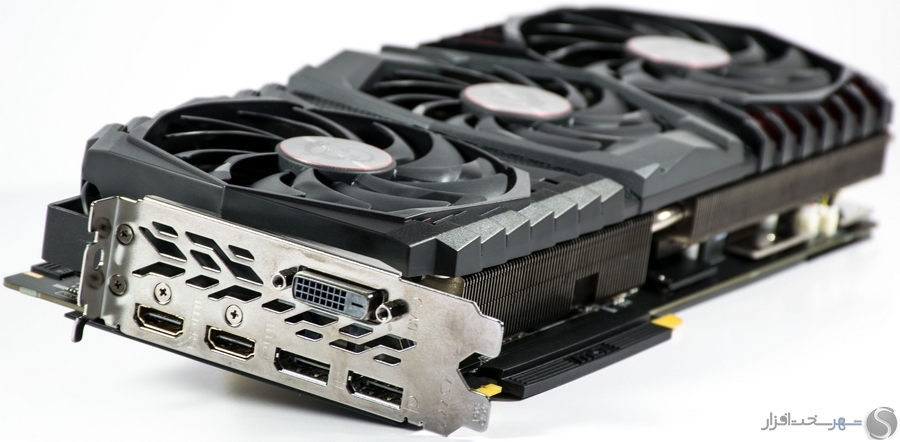

این کارت واقعاً بزرگ و تنومند است. GTX 1080 Ti GAMING X TRIO با طول 325 میلی متر و وزن 1484گرم، 2.5 شکاف را اشغال می کند که به وضوح شکاف سوم نیز از دسترس خارج می شود و برای نصب آن به سه شکاف خالی در سمت کیس نیاز است.







این کارت از تم مشکی، خاکستری سرخ در بخش محفظه کولر بهره می برد و در پشت آن شاهد بک پلیت سخت هستیم که دارای روزنه هایی برای کمک به تبادل گرما با هوای محیط است.

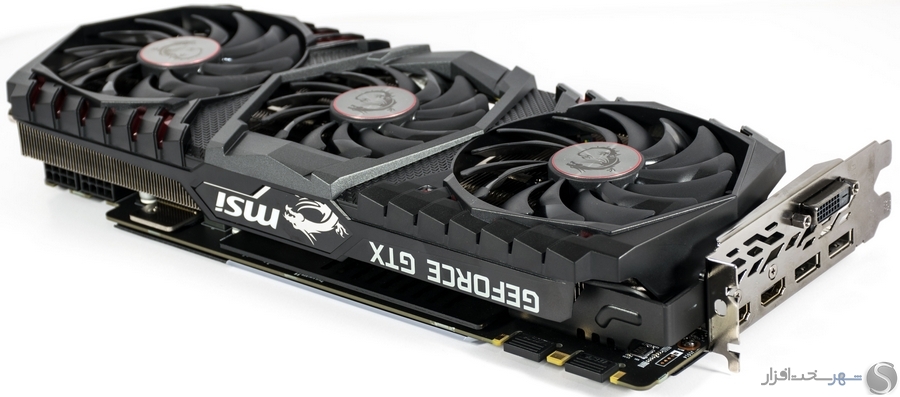

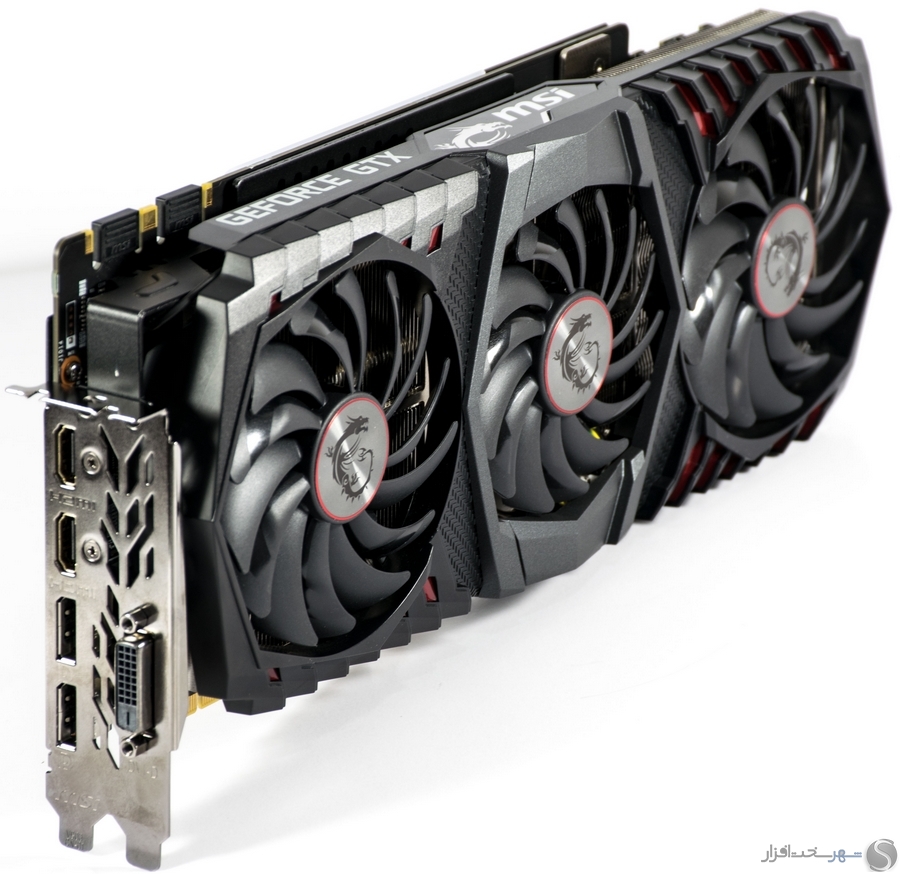

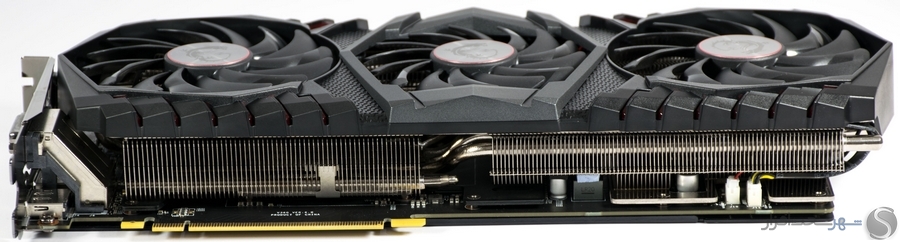

محفظه کولر سه عدد فن را در خود جای داده که قطر فن های کناری 100 میلی متر و قطر فن میانی 92 میلی متر است. MSI در این کارت نیز از فن های اختصاصی TORX 2.0 با یاتاقان جفت بلبرینگ بهره گرفته است. به ادعای این کمپانی، فن های TORX 2.0 به واسطه طراحی ویژه در بخش تیغه ها،در مقایسه با فن های معمولی 22 درصد فشار هوای بیشتر آن هم با ایجاد آلودگی صوتی کمتر تولید می کنند. محفظه کولر دارای نواحی مجهز به LED سرخ است که امکان اعمال جلوه های نمایشی متعدد وجود دارد. طبق معمول فناوری ZERO FROZR نیز پابرجاست و به طور هوشمند فن ها را در موقع بار پایین متوقف نگه می دارد تا آلودگی صوتی به صفر برسد.

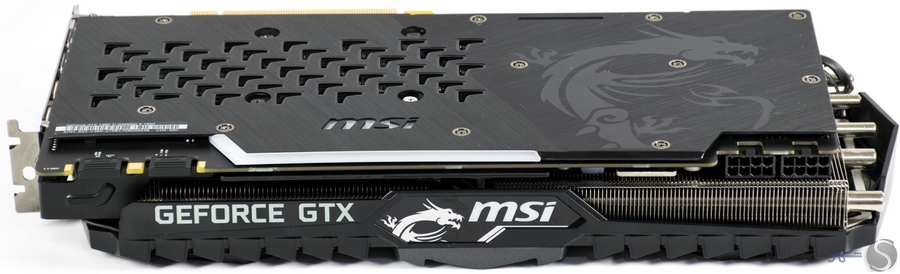

در لبه کارت لوگو GeForce GTX انویدیا با همان فونت انحصاری و همچنین لوگو خود MSI به انضمام لوگوی اژدهای گیمینگ این کمپانی قرار دارد. متاسفانه هیچ یک دارای نور زمینه نیستند.

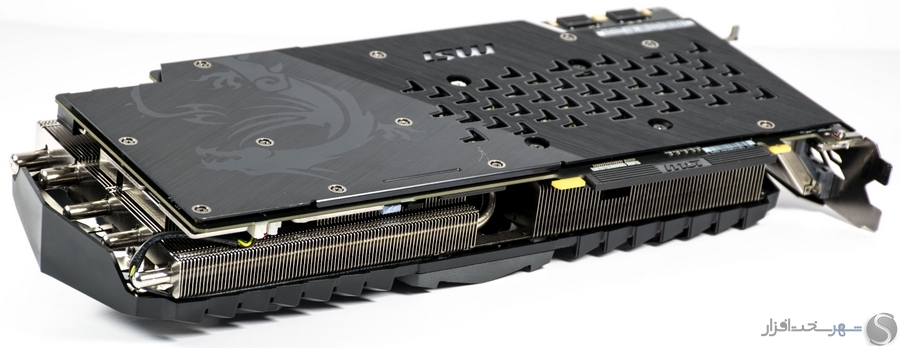

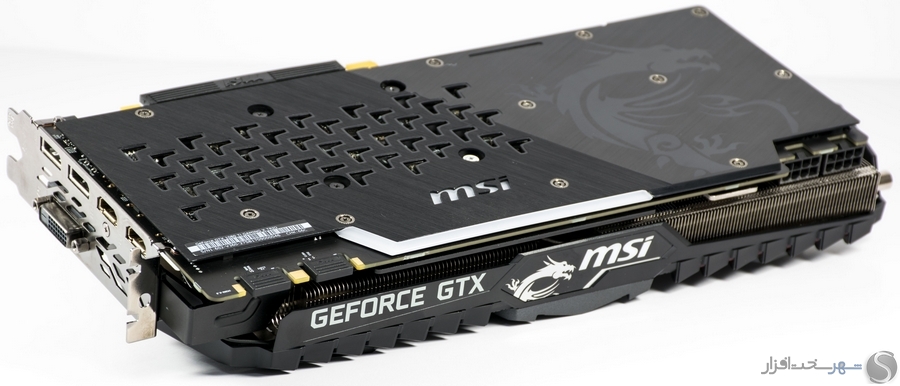

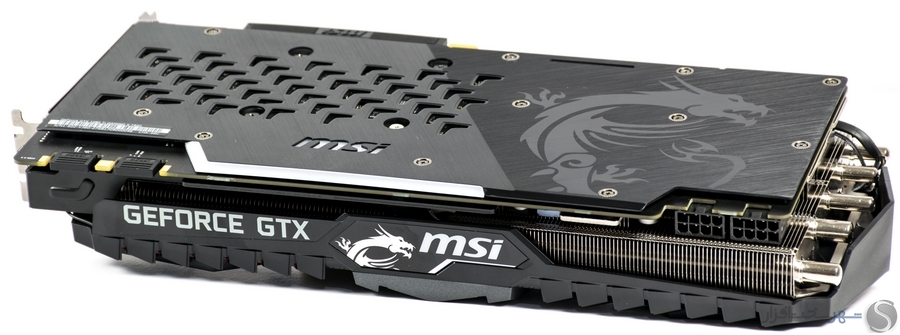

بر روی بک پلیت نیز لوگوی اژدهای گیمینگ MSI یافت می شود، با این حال عناصر بیشتری نیز وجود دارد. در انتهای کارت پنج لوله ناقل حرارت مسی نیکل اندود شده به چشم می خورد که خبر از سر درون می دهد.





نوار سفید لبه بک پلیت دارای نورپردازی RGB LED اختصاصی موسوبه به RGB Mystic Light؛ آن هم با پشتیبانی از طیف رنگی است و تک رنگ نیست. همچنین لوگوی MSI به نور زمینه RGB مجهز است. کانکتورهای تغذیه این کارت لبه انتهایی آن تعبیه شده اند.

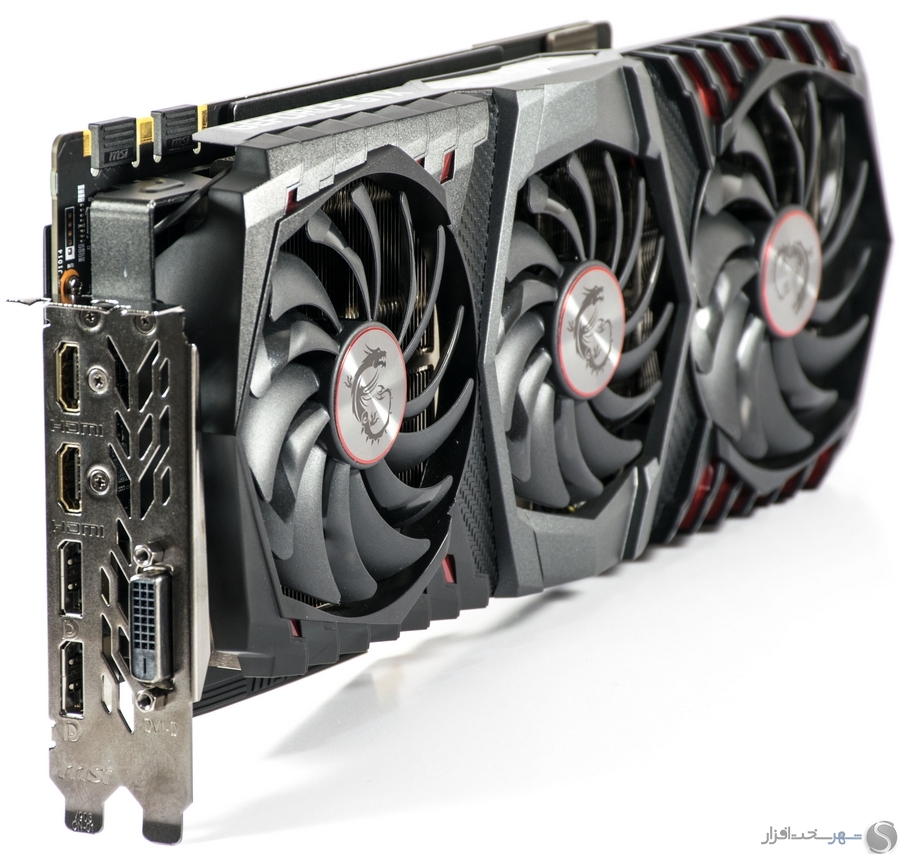

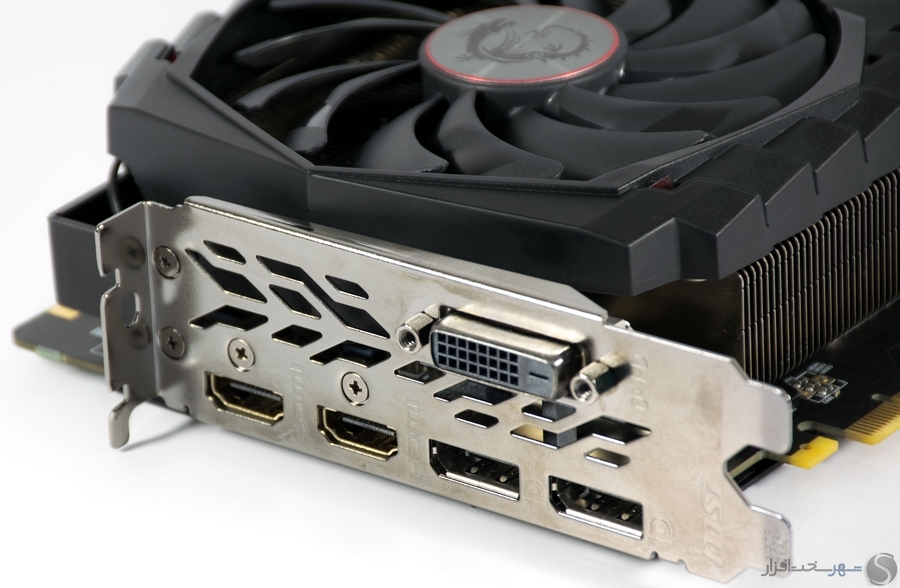

درگاه های خروجی تصویر این کارت متشکل از دو HDMI v2.0، دو DisplayPort v1.4 و یک DL-DVI-D است. مطابق دیگر کارت های رده بالا انویدیا، خبری از پشتیبانی از سیگنال آنالوگ نیست وحتی با بکارگیری مبدل هم امکان استفاده با مانیتور D_Sub وجود ندارد. روزنه های موجود بر روی براکت پشتی می تواند تا حدودی به خارج شدن هوای گرم از کیس کمک کند.

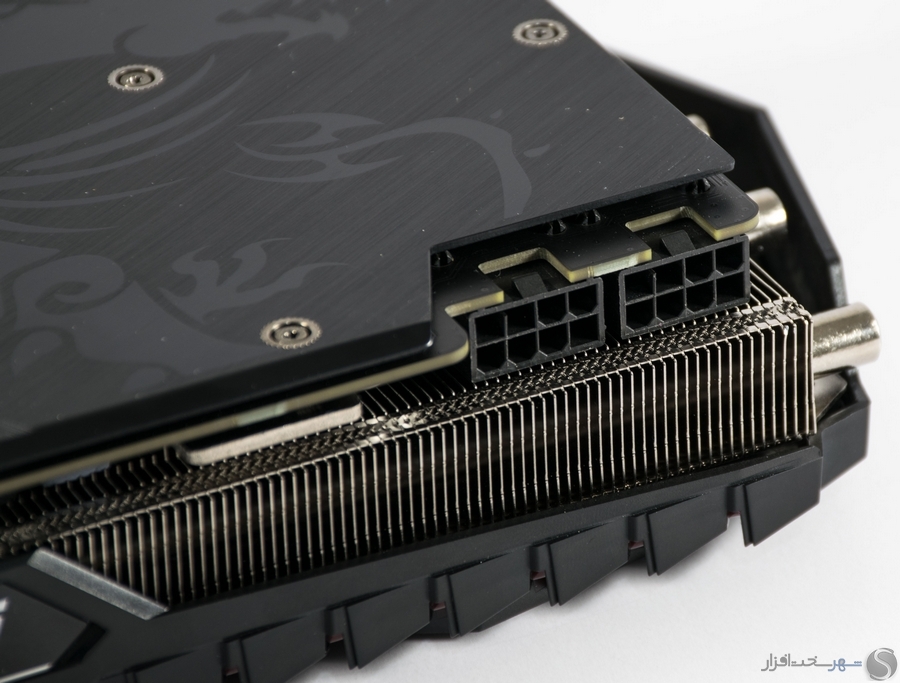

این کارت از طریق یک جفت کانکتور تغذیه 8 پینی تغذیه می شود و حداقل منبع تغذیه پیشنهادی برای آن 600 وات است. کانکتورها در لبه انتهایی کارت تعبیه شده اند که مکان آنها بسیار مناسب است. هر کانکتور 8 پینی قادر به تامین توان حداکثر 150 وات است که با جمع زدن 75 وات قابل استحصال از طریق شکاف توسعه مادربرد، به 375 وات می رسیم. با در نظر گرفتن توان طراحی گرمایی 250 واتی GTX 1080 Ti، این ترکیب پتانسیل خوبی برای قدری اورکلاکینگ دارد.

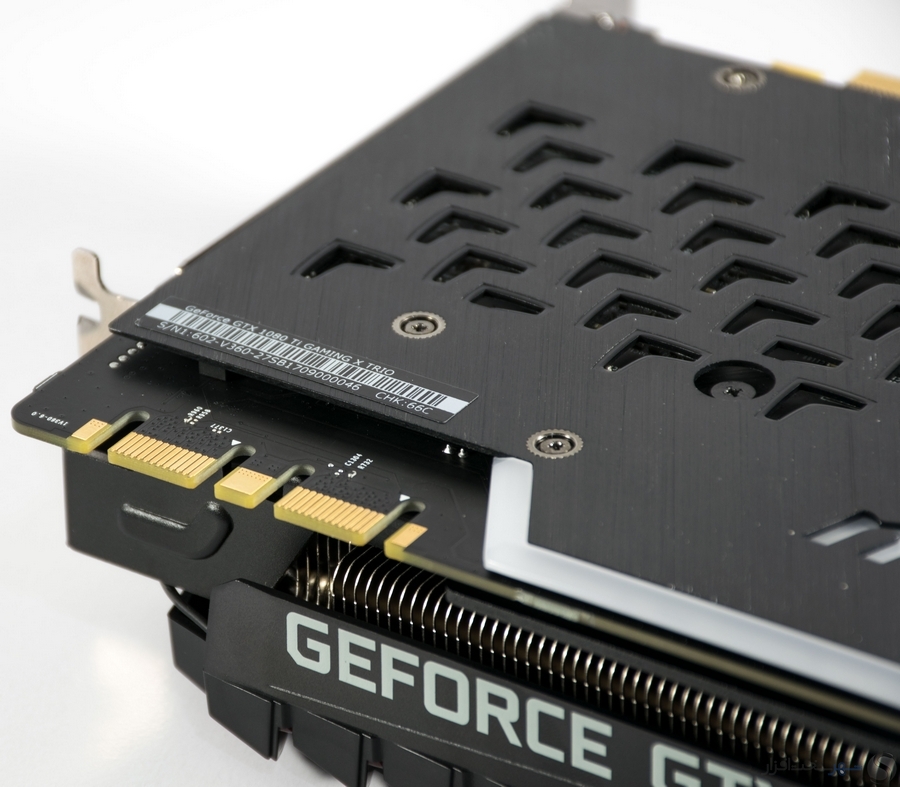

در لبه جلویی کارت کانکتورهای SLI-HB تعبیه شده اند. این کارت حداکثر تحت پیکربندی 2-Way قابل استفاده است.







چیزی که به وضوح درباره این کارت تنومند ملموس است، کیفیت ساخت خوب آن است. همه چیز سخت و محکم است.



نگاهی نزدیک تر

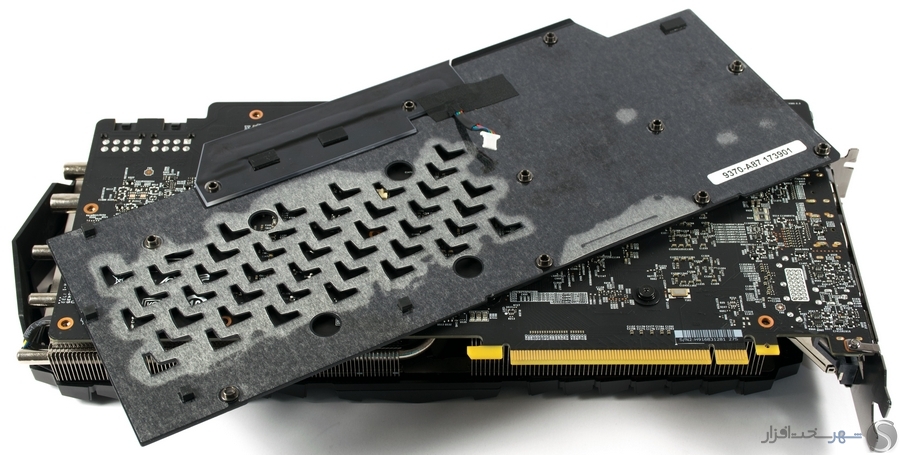

برای تشریح بیشتر این کارت، خنک کننده آن را جدا می کنیم. برای شروع سراغ بک پلیت کارت می رویم.





بک پلیت سخت کارت مستقیماً با هیچ یک از اجزای آن در تماس نیست و نقش فعالی در خنک سازی ندارد.

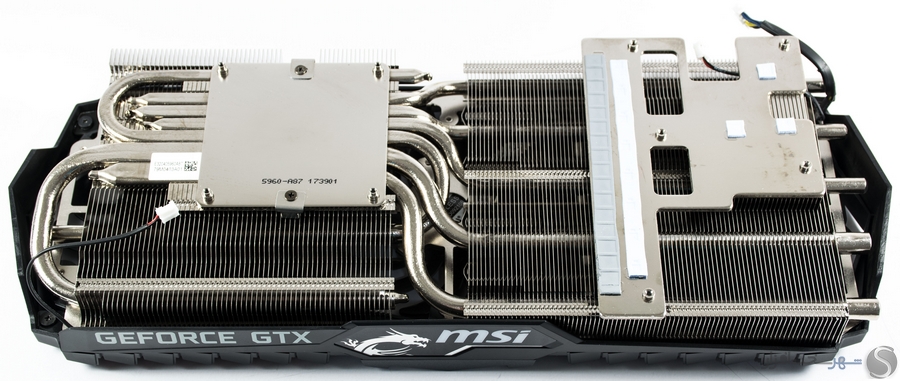

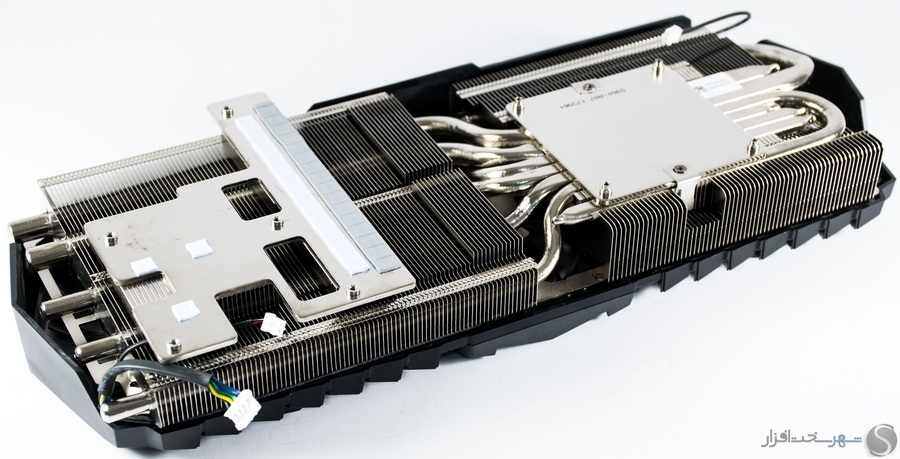

کولر این کارت واقعاً بزرگ است. همانطور که مشاهده می کنید، تفاوت TRI-FROZR با کولر TWIN FROZR VI تنها به فن اضافی محدود نمی شود و همه چیز متحول شده است. حالا شاهد صفحه فلزی بزرگ تر، شبکه های  آلومینیومی بزرگ تر و لوله های ناقل حرارت بزرگ تر و بیشتر هستیم.

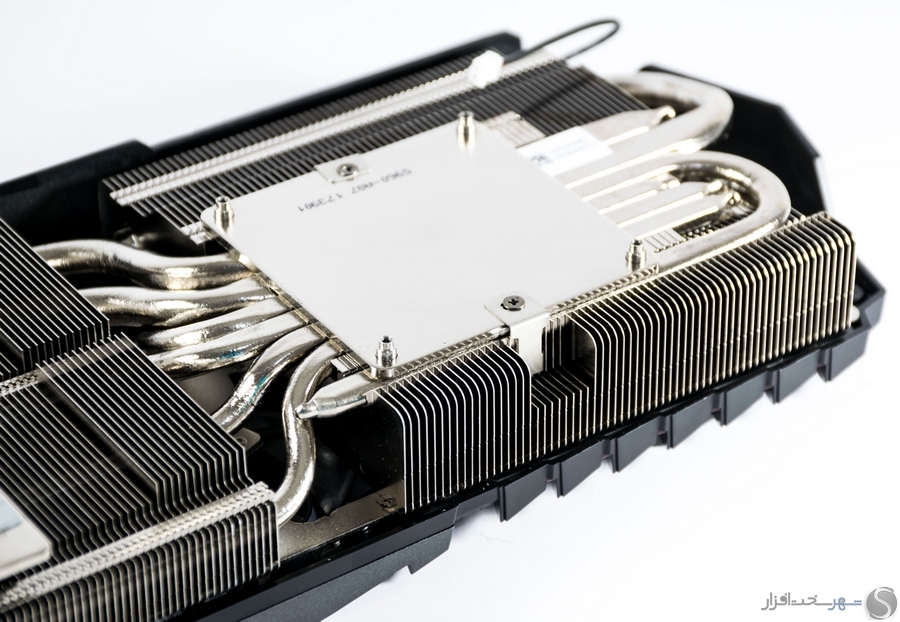

بخش حرارت گیر این کولر از دو تکه تشکیل شده که به واسطه لوله ناقل حرارت پیوند خورده اند. حرارت گیر بزرگ کولر دارای شش لوله ناقل حرارت مسی نیکل اندود شده است. MSI از چهار لوله ناقل حرارت افقی، یک لوله افقی با انتهای S شکل و یک لوله کاملاً S شکل بهره گرفته است.





برای جذب حرارت از سطح پردازنده گرافیکی شاهد یک صفحه فلزی بزرگ هستیم که مستقیماً با لوله های ناقل حرارت در تماس است.





بخش دیگر حرارت گیر با ماسفت های مدار تغذیه، تمامی چوک ها و بخشی از خازن ها در ارتباط است. این ارتباط از طریق پدهای رسانای گرما صورت می گیرد.

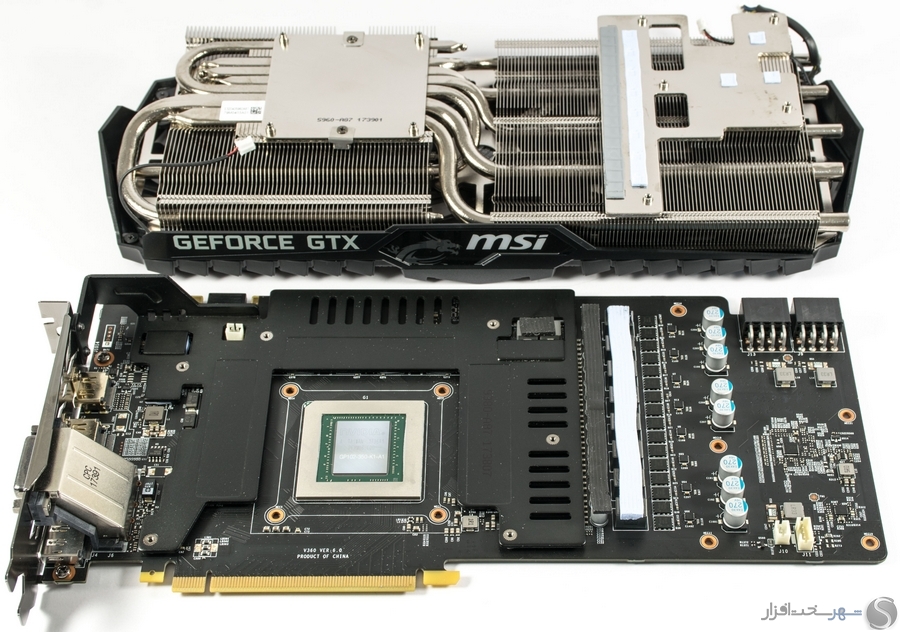

با جداسازی حرارت گیر آلومینومی و فن ها، برد PCB مشکی کارت را با یک صفحه فلزی ثانویه مقابل خود یافتیم.

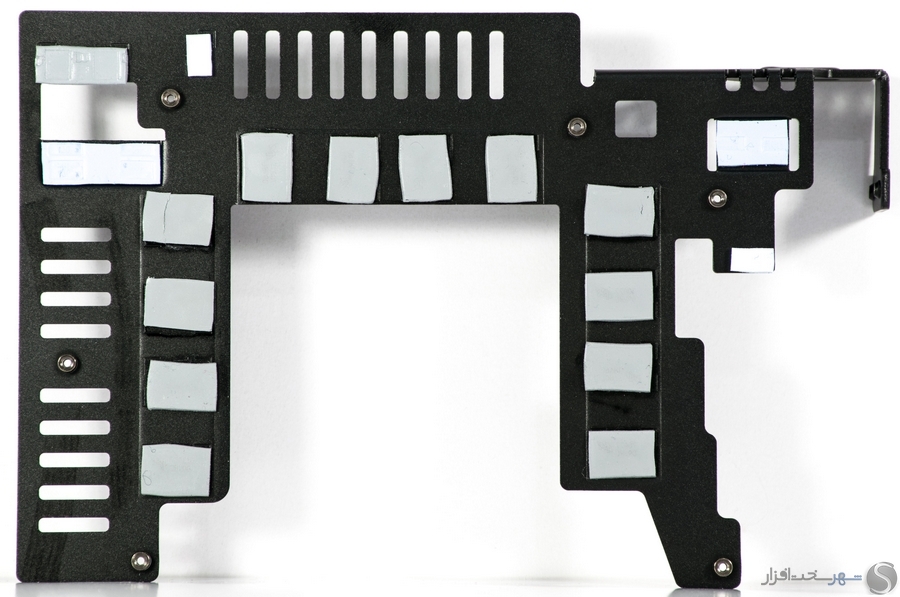

صفحه فلزی مشکی وظیفه دفع گرما از سطح تراشه های حافظه ویدئویی GGDR5X و همچنین مدار تغذیه آنها را برعهده دارد. صفحه مزبور با حرارت گیر اصلی کولر در تماس نیست که قدری برای ما عجیب است. احتمالاً MSI ضرورتی برای آن ندیده باشد.

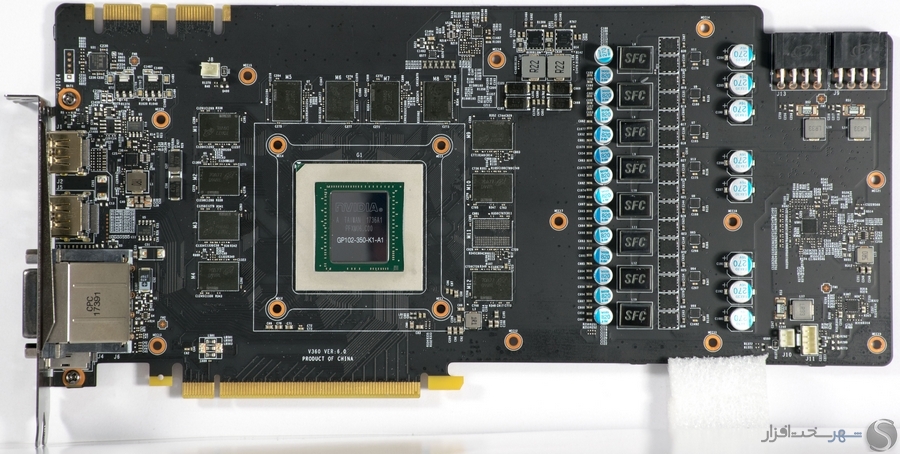

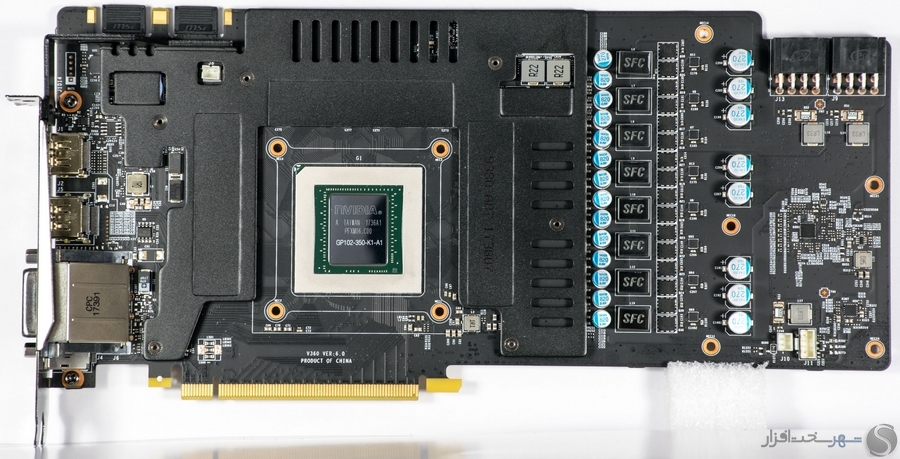

برد PCB مشکی این کارت مبتنی بر طراحی تمام اختصاصی است.





MSI در ساخت این کارت از اجزای مرغوب و بادوام رده نظامی بهره گرفته که موفق به اخذ گواهی Military Class 4 شده اند. برخورداری از این گواهی به معنای پایایی بالا و توانایی کار در شرایط محیطی دشوار است.

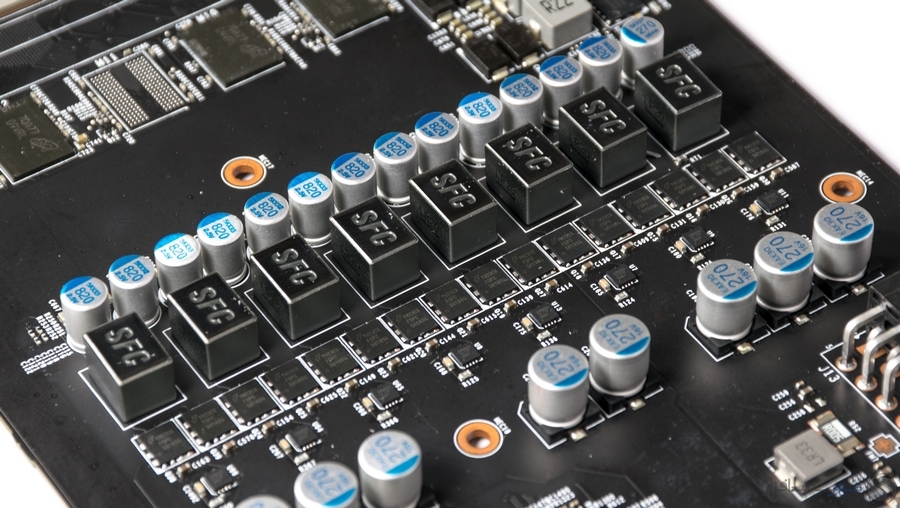

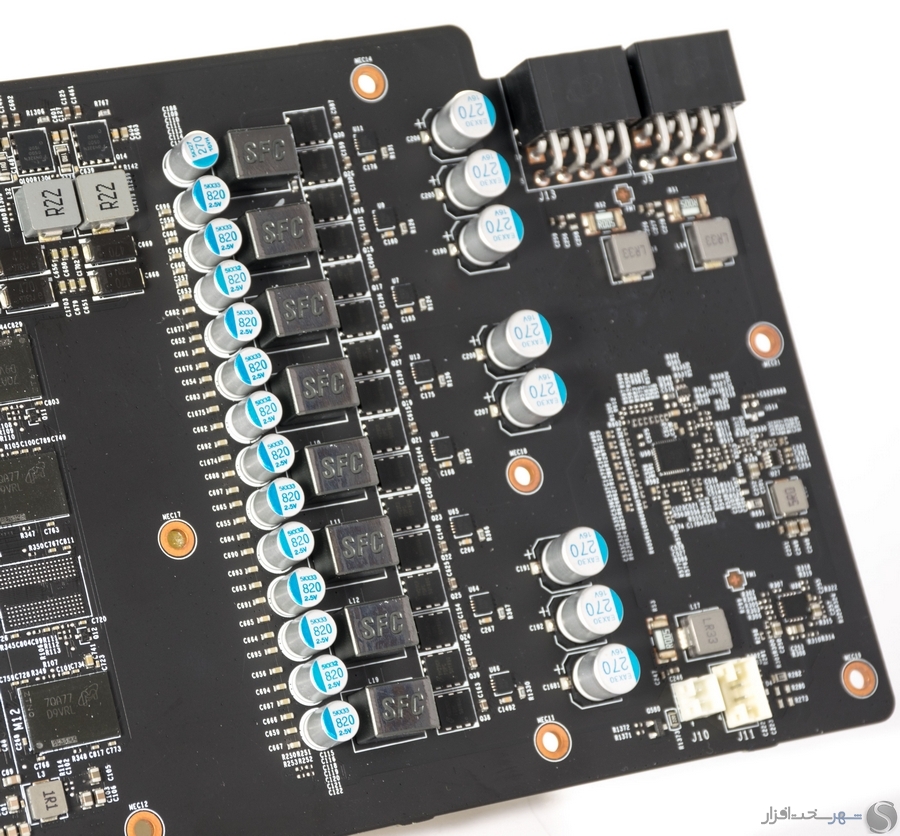

در بخش مدار تغذیه پردازنده گرافیکی (GPU) شاهد پیاده سازی یک طراحی بسیار جالب از طرف MSI هستیم. این کارت دارای 8 فاز رگلاتور ولتاژ برای تامین توان مورد نیاز پردازنده گرافیکی است اما در مجموع از 64 عدد ماسفت در قالب 16 ماسفت دوقلو استفاده شده است. استفاده از تعداد بیشتری ماسفت می تواند مزایایی چون عملکرد خنک تر داشته باشد. همچنین مدار تغذیه قدرتمند می تواند به بهبود پتانسیل اورکلاکینگ و افزایش پایایی نیز کمک کند.

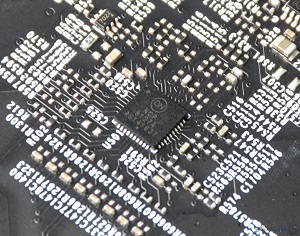

در بخش پردازنده گرافیکی هر فاز دارای دو ماسفت دو قلو (در مجموع چهار ماسفت به ازای هر فاز) با شناسه Fairchild FDPC5018SG است که توسط کنترلر ON Semiconductor NCP81274 کنترل می شود.

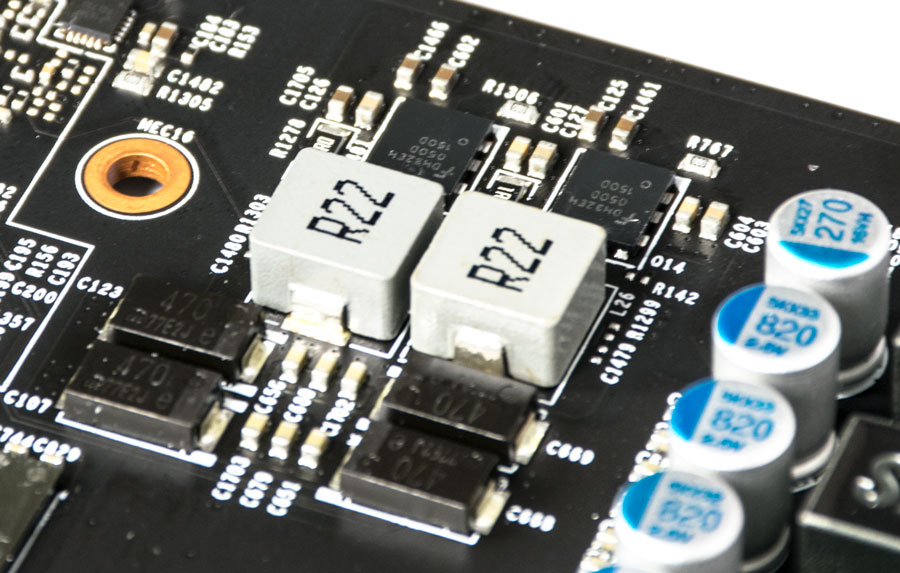

در بخش تغذیه تراشه های حافظه GDDR5X شاهد دو فاز رگلاتور ولتاژ و کنترلر uPI Semiconductor uP1658 هستیم. در بخش از یک ماسفت دوقلو به ازای هر فاز استفاده شده است.

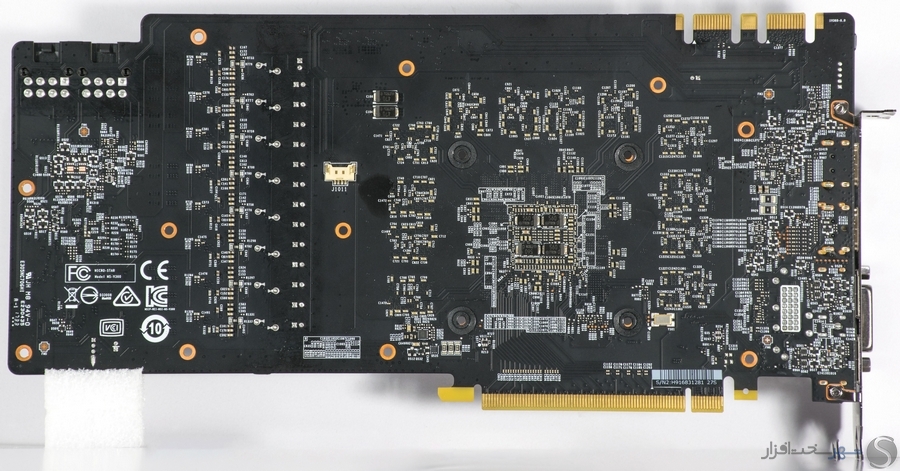

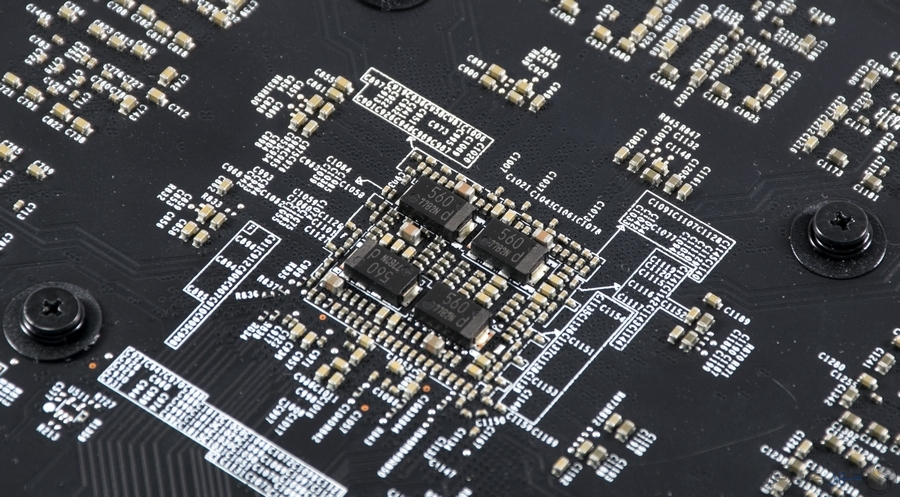

MSI افزون بر بهره گیری از خازن های جامد بسیار باکیفیت ژاپنی، در پشت پردازنده گرافیکی چهار عدد خازن SMD تانتالیومی نیز استفاده کرده است که می تواند بر کیفیت و پایایی تغذیه پردازنده گرافیکی تاثیر مثبت داشته باشد.

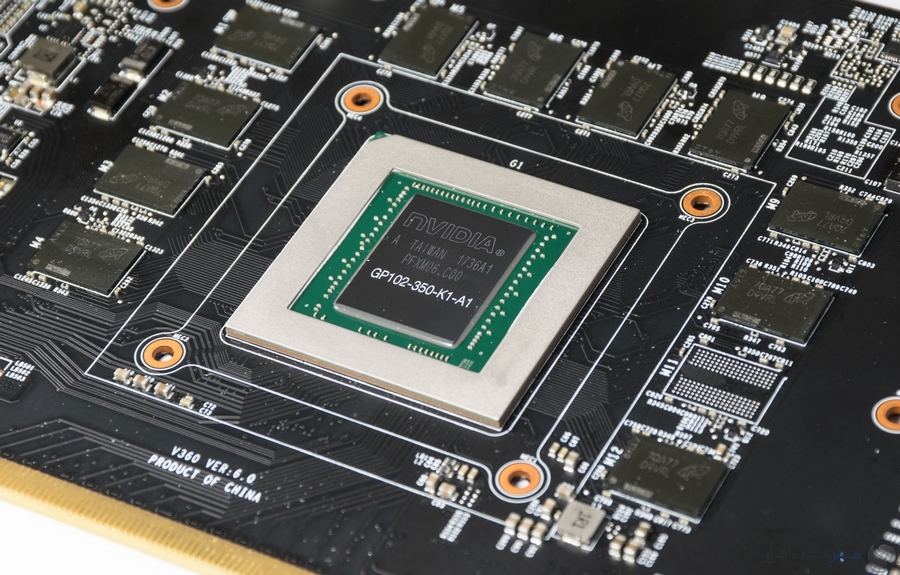

پردازنده گرافیکی توسط 11 عدد تراشه حافظه ویدئویی 1 گیگابایتی (8 گیگابیتی) با شناسه D9VRL احاطه شده است که ساخت Micron Technology هستند. این تراشه های حافظه دارای فرکانس موثر 11 مگاهرتز هستند. لازم به ذکر است رنگ پریدگی تراشه های حافظه در تصاویر ما ناشی از اثر چسبندگی پدهای رسانای حرارت است.در نهایت قلب تپنده این کارت را مشاهده می کنید. پردازنده گرافیکی GP102 دارای 3,584 هسته CUDA است. این پردازنده گرافیکی با فناوری ساخت 16 نانومتری تولید می شود.



نورپردازی

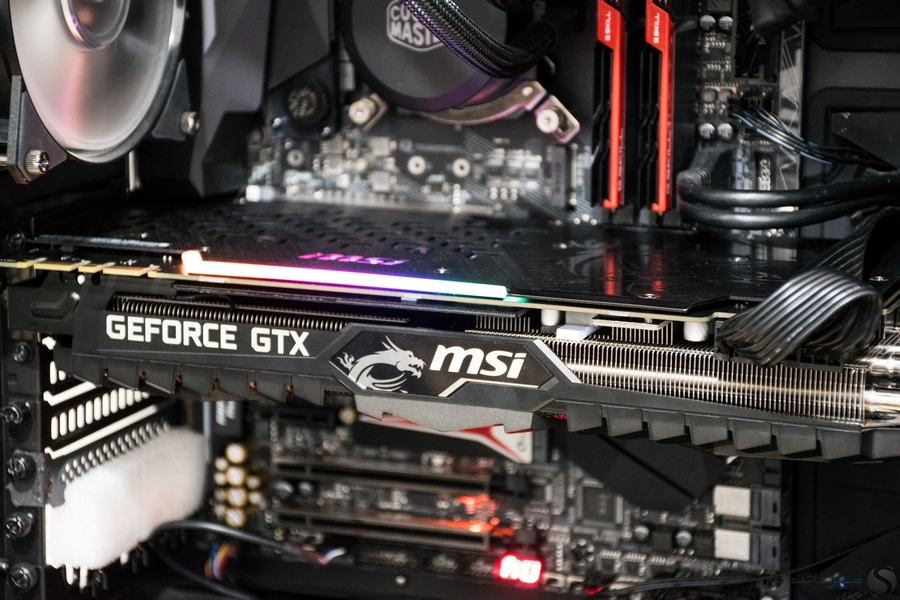

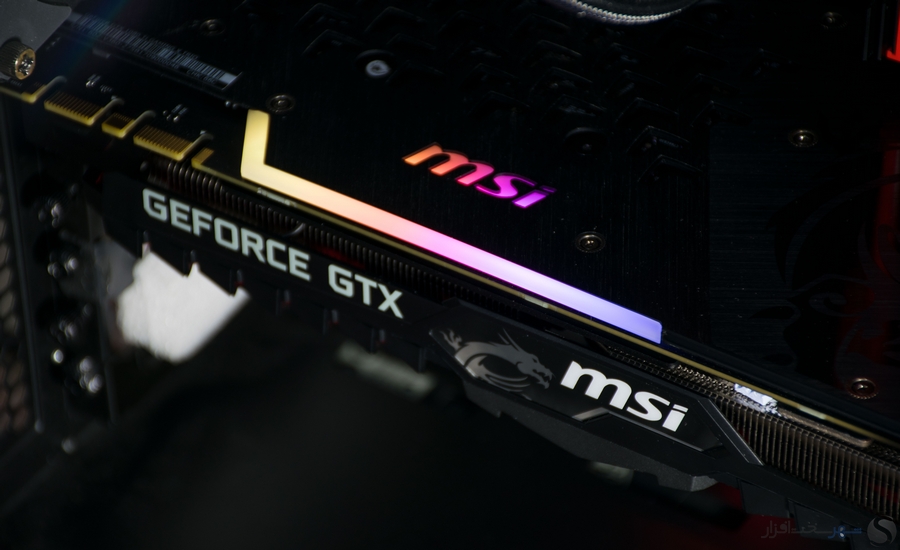

همانطور که پیش تر اشاره شد، بک پلیت کارت دارای نورپردازی RGB LED در دو ناحیه و همچنین محفظه کولر دارای نورپردازی LED تک رنگ سرخ است. نکته جالبی که درباره نورپردازی RGB این کارت وجود دارد، پشتیبانی از طریق رنگی است و در آن واحد می توان ده ها رنگ مختلف نمایش داد.





به وضوح نورپردازی بک پلیت این کارت تماشایی است اما نورپردازی محفظه کولر چندان به چشم نمی آید. همچنین کمبود نور زمینه در بخش لوگوهای کناری کارت کاملاً حس می شود.





در مجموع احتمالاً شما هم با ما هم عقیده باشید نورپردازی این کارت واقعاً زیبا است.



جمع‌بندی و سخن پایانی





پردازنده گرافیکی GeForce GTX 1080 Ti انویدیا نیاز به معرفی ندارد و گیمرها به خوبی می دانند با چه هیولایی مواجه هستند، اگر اورکلاک کارخانه ای هم شده باشد در ترکیب با یک کولر خنک و کم صدا؛ دیگر چیزی برای گفتن باقی نمی ماند. غالباً کارت های رده بالا چون GTX 1080 Ti برای وضوح تصویر های بالا توصیه می شوند اما حالا با ظهور مانیتورهایی با نرخ نوسازی بسیار بالا چون 240 و 144 هرتز، دیگر چنین کارت های حتی برای وضوح Full HD هم وسوسه کننده هستند.



MSI با این کارت کولر قدرتمند و کم صدا را در ترکیب با طراحی برد PCB قدرتمند به خدمت گرفته است که حاصل آن عملکرد خنک و کم صدا است. این کارت حدود 8 درصد از طراحی مرجع انویدیا سریع تر است. مطمئناً نمی توان ظاهر زیبا، عملکرد خنک و البته نورپردازی RGB آن را نادیده گرفت.



شاید ایراد اساسی که بتوان به این کارت گرفت، نورپردازی LED سرخ محفظه کولر باشد. نورپردازی تک رنگ محفظه کولر نه تنها چندان به چشم نمی آید، بلکه ترکیب مناسبی هم با نورپردازی RGB نیست. این یک تضاد بزرگ است. خوشبختانه امکان غیر فعال کردن جداگانه نورپردازی سرخ محفظه کولر وجود دارد. همچنین جای خالی نورپردازی در بخش لوگوهای کناری به خوبی حس می شود.





این یک بررسی اجمالی بود، بنابراین چندان وارد جزئیات نشدیم اما با همین بررسی سطحی هم ممکن است MSI GeForce GTX 1080 Ti GAMING X TRIO دل از شما برده باشد. این کارت از نزدیک واقعاً زیبا و البته تنومند است.



نکات مثبت:



• اورکلاک کارخانه ای بالا
• کولر پرقدرت و کم صدا TRI-FROZR
• نورپردازی RGB با توانایی نمایش طیف رنگی
• کیفیت ساخت خیلی خوب
• ظاهر زیبا
