مشکل در گرفتن خروجی dxf و dwg از Solidworks

[ali_8114 787]

سلام و درود.

یک فایل drawing در سالید زدم که میخوام بدمش لیزرکات پس طبیعتا باید از سالید، خروجی dxf بگیرم

منتهی curve (انحنا) های طرح خیلی زیاده و پلاگین dxf exporting پیش فرض خود سالید، زورش نمیرسه این همه انحنا و کانورت کنه و متاسفانه گوشه ها و انحناها ظرافتشونو از دست میدن.

اگه ممکنه راهنمایی بدید چیکارش کنم.

[alimogharehabed 380]

سلام.

حقیقتا آشنایی با سالید ندارم اما بنده هم برای لیزکاتینگ همین مشکل رو داشتم ولی با کتیا .

بدین صورت که یک DRAWINGباز میکردم وبا فرمت خروجی DWGخروجی رو سیو میکردم. دایره ها رو اگه یکم زوم میکردی قشنگ مثل مثلا 20یا30ضلعی منتظم میشد خیلی کلنجار رفتم  درست بشه اما نشد آخر رفتم دادم بهش خودش هم تو اتوکد باز کرد همونجور بود ولی گفت مشکلی نداره وبرش رو زد وکاملا درست وخوب ودایره بود. البته بسته به دقت اون دستگاه داره.با اونجایی که میخاید بدید برا برش یه صحبتی بکنید.

[ali_8114 787]

در 2 ساعت قبل، alimogharehabed گفته است :

سلام.

حقیقتا آشنایی با سالید ندارم اما بنده هم برای لیزکاتینگ همین مشکل رو داشتم ولی با کتیا .

بدین صورت که یک DRAWINGباز میکردم وبا فرمت خروجی DWGخروجی رو سیو میکردم. دایره ها رو اگه یکم زوم میکردی قشنگ مثل مثلا 20یا30ضلعی منتظم میشد خیلی کلنجار رفتم  درست بشه اما نشد آخر رفتم دادم بهش خودش هم تو اتوکد باز کرد همونجور بود ولی گفت مشکلی نداره وبرش رو زد وکاملا درست وخوب ودایره بود. البته بسته به دقت اون دستگاه داره.با اونجایی که میخاید بدید برا برش یه صحبتی بکنید.

اون مسئله دایره بله وجود داره. قبلا باهاش برخورد داشتم و در کات مشکلی ایجاد نمیکنه

این فایله یه کم فرق داره

الان قشنگ خط ها نامنظم شدن. این عدم اتصال ها در فایل اصلی وجود ندارن

ولی فکر کنم در هر حال بهتر باشه با خودشون صحبت کنم ببینم چطوریه داستان

[+Wise+ 341]

در 9 ساعت قبل، ali_8114 گفته است :

سلام و درود.

سلام،

وقت به خیر.

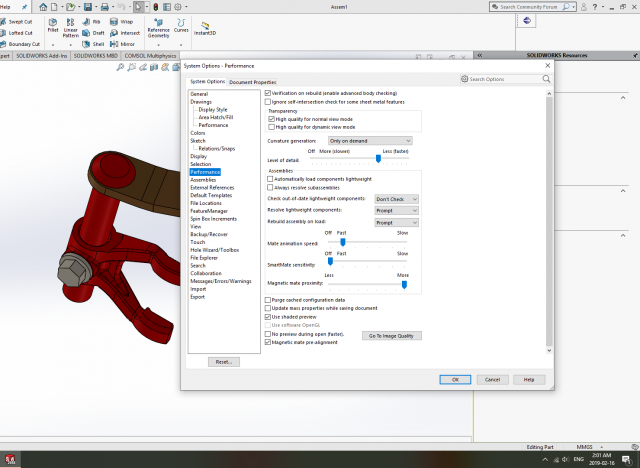

از option به قسمت performance رفته و میزان level of detail را ریزتر انتخاب کنید.

ویرایش شده فوریه 15, 2019 توسط +Wise+

[ali_8114 787]

در در 1397/11/27, 02:05:32، +Wise+ گفته است :

سلام،

وقت به خیر.

از option به قسمت performance رفته و میزان level of detail را ریزتر انتخاب کنید.

درود بر شما

عزیز حل نشد مسئله. یه بهبود جزئی پیدا کرد ولی مطلق حل نشد و همچنان در همین موضعی که عکسشو گذاشتم خراب خروجی گرفته میشه
