>> مادینگ گرین اورامان 2020 <<

[Yosef Faraji 1074]

سلام به همه دوستان

با مادینگ کیس گرین اورامان درخدمتتون هستم

لینک کلیپ :

کلیپ یوتیوب

کلیپ آپارات

کلیپ اینستاگرام

---------------------------------------

تو این تاپیک قراره درمورد این موضوعات صحبت کنیم ، اگه میخواید مراحل ساخت رو بدونید با ما همراه باشید :

• طراحی
• ساخت نمونه اولیه
• پیاده سازی طرح
• نورپردازی
• تعویض خمیر سیلیکون
• تعویض فن ها
• تعویض کیبرد
• مرتب سازی سیم ها
• هزینه ها

------------------------------------------------------------------------------------------------------------

از اسفند 98 بخاطر کرونا و قرنطینه کسب و کار ما به مرور کمتر شد و مجبور شدم سیستم رو بیارم خونه و کیس بیشتر جلو چشمم بود و بیشتر وسوسه میشدم برای مادینگ . بعد چند ماه به فکرم زد که تغییراتی تو کیس بدم و چون چندین ساله که کیس مادینگ های مختلف رو پیگیری میکردم خیلی طراح ها تو ذهنم بود و فرصت مناسبی بود که کیس رو ماد کنم و دست به کار شدم.



طراحی درب کیس :

من قبلا یه بار دیگه درب کیس رو تغییر داده بودم چند سال پیش و لزومی به تغییرش ندیدم و همینجوری استفاده کردم و یه توضیحی درمورد اون بدم اولش.

درب اصلی کیس اورامان جالب نیست و با برش زدنش هم چیز جالبی ازش درنمیاد .طرحی که تو عکس هست رو با فتوشاپ ساختم و بردم برای برش لیزر . قسمت مشکی دورش از چوب دو میل ساخته شده و قسمتی داخلی هم از پلکسی شفاف استفاده شده که باعث میشه داخل کیس دیده بشه (عکس 2) . با پیچ اینا رو به هم وصل کردم و چهار تا سوراخ هم برای اتصال دادن به کیس اصلی گذاشتم روی قسمت مشکی و از پیچ و مهره برای بستن درب به کیس استفاده کردم ( تو عکس شماره 4 عکس پیچ هست ولی دقیق اسمشو نمیدونم)

طراحی داخل کیس :

برای طراحی داخل کیس من چون زیاد حرفه ای نبودم از فتوشاپ استفاده کردم به اینصورت که یه عکس از کیس گرفتم و تو فتوشاپ طرح هایی میساختم رو امتحان میکردم که قبل از ساخت بدونم چی میخوام و چجوری درمیاد(کار اصولی برای کیس مادینگ با نرم افزار های دیگه مثل اتوکد ، کورل و تری دی مکس انجام میشه ولی من بلد نبودم)

درکل من نیاز به براکتی برای پوشوندن پاور و قسمت سمت راست کیس داشتم و این طرح برای براکت نظرمو جلب کرد که تو سرچ گوگل پیداش کرده بودم

یه سری پلکی اضافی داشتم با اره مویی برش زدم و طرح رو به صورت آزمایشی ساختم ولی جالب نشد چون گوشه های 45درجه خالی بود و سه تیکه بود که بهم چسب کرده بودم. باید یه تیکه می بود و نمیخواستم که گوشه ها گرد بشن میخواستم دقیق مثل طرح اصلی دربیاد و نیاز به خم پلکسی داشتم بهرحال.



خم پلکسی :

 تو یوتیوب سرچ کردم روش های مختلفی برای خم کردن پلکسی با گرما وجود داشت مثل سشوار که نتیجه دقیق در نمی اومد

باید دستگاهی رو برای خم پلکسی میساختم که خودش یه پروژه جدا حساب میشد😂

کلیت دستگاه اینه که سیم المنت(سیمی که داخل سشوار هست) رو باید به آداپتور پرقدرتی مثل لپتاپ وصل کنید تا به حالتی برسه که از شدت گرما سیم سرخ بشه و گرما باعث نرم شدن پلکسی بشه

این دقت کار رو بالا میبرد چون بصورت خطی گرما میخورد به پلکسی و خم دقیق میشد. (من از آداپتور 85وات لپتاپی استفاده کردم و بعد از چند ثانیه آماده خم شدن میشه ولی اگه توان آداپتور کم باشه خیلی طول میکشه ، آموزش و جزییات بیشتر ساخت دستگاه رو هم با سرچ Plexi Bend تو یوتیوب میتونید پیدا کنید )

خب دستگاه رو ساختم و قبلش با پلکسی های اضافی که داشتم خیلی تمرین کردم که بتونم خم 45 درجه رو دقیق دربیارم

من نیاز به پلکسی مشکی براق با سایز 25x25سانتی متر داشتم برای براکت پاور و پلکسی رو با این سایز برش زدم

بعد از خم های تمرینی که انجام داده بودم تونستم خم هارو دقیق دربیارم و نتیجه همونی شد که میخواستم



طراحی نرم افزاری :

تا اینجا مطمئن بودم که کار شدنیه و طرح هایی که رو فتوشاپ میساختم رو ادامه دادم درنهایت به عکس شماره 3 رسیدم

دوست داشتم لوگو و اسم اختصاصی بسازم براش ولی چیز خاصی به ذهنم نمیرسید و از لوگو AORUS استفاده کردم ، برای قسمت سمت راست هم طرحی ساختم که به براکت پاور مرتبط باشه و درنهایت به همون عکس شماره 3 رسیدم



پوشش سمت راست کیس میخواستم برجسته باشه و مولتی استایل نقره ای و طلایی نیاز داشت ،همینطور برای لوگو و تکست ها

برای خط های روی براکت پاور هم برچسب طلایی که اونم نیاز به برش دقیق داشت.بالاخره طرح های نهایی به این صورت شد و بردم برای برش لیزر.

( برای برش لیزر باید فقط خط باشه و من با فتوشاپ بصورت خط درآورده بودمش ولی فتوشاپ پیکسلی هست و باید وکتور می بود، مجبور شدم دوباره با کورل تبدیل به وکتور کنم و چند روزی کار عقب افتاد )



طرح ها بعد از برش به این صورت شد و با چسب 123 تکه های ریز رو چسبوندم و براکت پاور هم برچسب طلایی رو بهش چسبوندم



تعویض فن ها :

فن های کیس خیلی قدیمی شده بودن و با روغن کاری هم درست نمیشدن 3 تا فن معمولی گرین خریدم برای ورودی ، خروجی و فن پاور

برای فن خروجی پشت کیس هم یه فن گریل خریدم از یکی از دوستان تو فوروم با طرح ROG (مادربرم ASUS بود فقط به همین دلیل🙂)



نورپردازی :

یک متر LED RGB معمولی خریدم با کنترلر (چون مادربردم قدیمه و کنترلر نداره)

نوار RGB رو میخواستم بالا و سمت راست کیس بزارم و چون به خاطر DVD Drive جا برای یه تیکه گذاشتنش نبود مجبور شدم نوار رو برش بزنم به دو تکه و با سیم هویه کنم به هم

چون نوار RGB چهار پین داره نیاز به سیمی داشتم که 4 رشته باشه خیلی گشتم نتونستم بخرم ، یه سیم شارژر موبایل اضافه داشتیم ازش استفاده کردم برای اتصال او دو تا برش LED

برای سمت راست نمیخواستم خود LED ها دیده بشه از بیرون کیس و فقط تاثیر نورش داخل کیس معلوم باشه و نیاز به چیزی داشتم که بتونم بصورت LED هارو بصورت مایل وصل کنم

از شیرازه استفاده کردم (که برای جزوه ها استفاده میشه) و با چسب دو طرفه LED رو بهش وصل کردم خود شیرازه هم به گوشه کیس وصل شد راحت و همون حالت مایل رو تونستم بسازم براش

برای بالای کیس هم باز همین کار رو کردم و با چسب دو طرفه وصل کردم .نوار LED چون اضافه بود از قسمت پایین به سمت جلوی کیس هدایتش کردم و بصورت دایره ای گذاشتمش که جلوی کیس هم نور داشته باشه(قسمت فن کیس)



مرتب سازی پشت کیس :

سیم های پشت کیس هم به این صورت با بست پلاستیکی مرتب کردم

یه ترفندی هم برای نگه داشتن گرافیک انجام دادم (برای جلوگیری از خم شدن) چون نگهدارنده گرافیک به درد کیس اورامان نمیخوره و پیچ ها بیرون از کیس بسته میشه

با نخ بک پلیت گرافیک رو وصل کردم به قسمت سمت راست کیس و یه ذره حالت سنگینی و کجی که گرافیک داشت از بین رفته هیچ مشکلی هم نداره(دیده هم نمیشه)



تعویض خمیر سیلیکون :

خمیر کولرمستر Mastergel Maker رو خریده بودم برای لپتاپم که دماش خیلی بالا بود ، خمیر کارت گرافیک و سی پی یو کیس هم عوض کردم و دما یکم بهتر شد

تعویض کیبرد :

کیبرد هم بعد چند سال خواستم عوض بکنم و MSI Vigor GK40 خریدم ، زیر یه تومن بهتر از این گیرم نیومد ، نور ARGB داره و شبه مکانیکاله ، از قبلیه بهتره ولی زیادم خفن نیست

دور میز هم LED معمولی آبی رنگ چسبوندم و در آخر این شد نمای کلی :



------------------------------------------------------------------------------------------------------------

هزینه ها :
- نوار LED RGB یک متر 25 ت
- کنترلر RGB به قیمت 30 ت
- سه عدد فن گرین 190ت
- فن گریل 50 ت
- برش ورق براکت پاور 45 ت
- برچسب طلایی پاور 45 ت
- برش لوگوها 55ت
- برش پوشش سمت راست 65 ت
- شیرازه 3 ت
- کیبرد 900ت
- خمیر سیلیکون 315 ت

------------------------------------------------------------------------------------------------------------

مشخصات سیستم :

Mainboard : ASUS H87-PRO
CPU : intel Core i5 4690
RAM : Kingeston HyperX Fury 4x4GB 1866
Graphic Card : GIGABYTE GTX 970 G1 4GB
SSD : Samsung EVO 860 250GB
HDD : Seagate Baracuda 2x1000GB
PSU : GREEN GP485-A
Case : GREEN Oraman
Cooler : Deepcool GAMMAXX 200
Keyboard : MSI Vigor GK40 Gaming
Mouse : Zalman ZM-GM1
Monitor : LG IPS226V
Speaker : Logitech Z506

------------------------------------------------------------------------------------------------------------

Camera : Canon 80D

Lens 1 : Canon 50mm f1.8

Lens 2 : Canon 18-135mm f3.5

Stabilizer : Zhiyun Crane 2

------------------------------------------------------------------------------------------------------------

ببخشید تاپیک یکم طولانی شد ، مادینگ برای چند ماه پیشه (مرداد 99) که فرصت نداشتم تاپیک بزنم و کار پیش میومد

سیستمم قدیمه ولی دیگه با این اوضاع بیشتر از این به ذهنم نمیرسید برای این کیس

کلیپ هم همین چند روز پیش تونستم نهایی کنم چون کار زیاد داشت و گرنه زودتر تاپیک میزدم

پیشنهادی نظری داشتید خوشحال میشم درمیون بزارید

ویرایش شده دسامبر 8, 2020 توسط Yosef Faraji

[MAhmoOD Nazari 1758]

بسی زیبا و عالی.

کارتون درسته

فقط اونجا که گرافیک رو با نخ هندل کردید!!!XD

نمیدونم چرا این تاپیک هیچ ارسالی نداره!

حیف است که چُنین تاپیک هایی خاک بخورند!



ویرایش شده می 9, 2021 توسط MAhmoOD Nazari

[Yosef Faraji 1074]

در 1 ساعت قبل، MAhmoOD Nazari گفته است :

بسی زیبا و عالی.

کارتون درسته

فقط اونجا که گرافیک رو با نخ هندل کردید!!!XD

نمیدونم چرا این تاپیک هیچ ارسالی نداره!

حیف است که چُنین تاپیک هایی خاک بخورند!



ممنون شما لطف دارید😅

ویرایش شده می 9, 2021 توسط Yosef Faraji

[میلاد بهرامن 2456]

خوبه زحمت کشیدین البته جا برای مود بیشتر داره من بودم کلا اتاقو عوض میکردم

یادش بخیر یه کیس x3 green داشتم فکر کنم ۵ ۶ دفه یا شایدم بیشتر مودش کردم خیلی سال پیش قدیمی ها یادشونه چطور جو انجمن رو بردم به سمت ماد هر هفته یکی دو نفر تاپیک کیس ماد شده میزدن

کیسه بنده خدا گفت میلاد گفتم ها گفت حالا که منو n بار ماد کردی دیگه نمیخوای دست از سرم برداری ؟ گفتم بشین سر جات این فضولی ها بهت نیومده ضعیفه

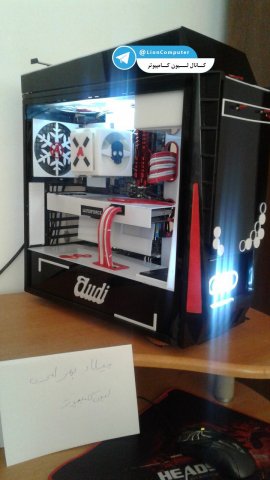

این اخرین نسخه بود که تو کانال تلگرام لیون کامپیوتر هم گزاشتن طرح Audi

البته بعدا سیستم نور پردازیش رو بهتر کردم

حتی کابلاشم خودم اسلیو کردم پدر انگشتام در اومد از در اوردن سیم ها از سوکتها

ویرایش شده می 9, 2021 توسط میلاد بهرامن

[Yosef Faraji 1074]

در 1 ساعت قبل، میلاد بهرامن گفته است :

خوبه زحمت کشیدین البته جا برای مود بیشتر داره من بودم کلا اتاقو عوض میکردم

یادش بخیر یه کیس x3 green داشتم فکر کنم ۵ ۶ دفه یا شایدم بیشتر مودش کردم خیلی سال پیش قدیمی ها یادشونه چطور جو انجمن رو بردم به سمت ماد هر هفته یکی دو نفر تاپیک کیس ماد شده میزدن

کیسه بنده خدا گفت میلاد گفتم ها گفت حالا که منو n بار ماد کردی دیگه نمیخوای دست از سرم برداری ؟ گفتم بشین سر جات این فضولی ها بهت نیومده ضعیفه

این اخرین نسخه بود که تو کانال تلگرام لیون کامپیوتر هم گزاشتن طرح Audi

البته بعدا سیستم نور پردازیش رو بهتر کردم

حتی کابلاشم خودم اسلیو کردم پدر انگشتام در اومد از در اوردن سیم ها از سوکتها

ممنون ، بله خیلی جا بیشتر داره ولی همینارو تونستم پیاده کنم رو این کیس و مشکلات دیگه ای داشتم که نتونستم به مادینگ این کیس برسم ، همینم خیلی زمان بر بود (حالا خیلیا شاید براشون عجیب باشه برای همچین کیسی این هزینه هارو کردم)

سال 94 هم باز همین کیس رو ماد کرده بودم و دومین بارشه ماد میشه

همون موقع منم زیاد تاپیکای مادینگ کیس لیون و کارای بچه های PCMod رو پیگیر بودم و اونا باعث جوگیر شدن من شد😁

الان کل کیس و قطعات عوض شده و کوچ کردم به نسل 9 و این کیسو تو اتاق ندارم ولی هنوز ماد شده هست و تو محیط کارمه

شاید باز جوگیر بشم که کیس Striker رو ماد کنم ولی چیزی به ذهنم نمیرسه باید برم ایده از مادینگای دیگه بگیرم ، خلاقیت نداریم که فقط بلدیم کپی بکنیم🙂
