آموزش ساخت فن LED-RGB گرین به همراه تصاویرمراحل ساخت


 اشتراک گذاری

Recommended Posts

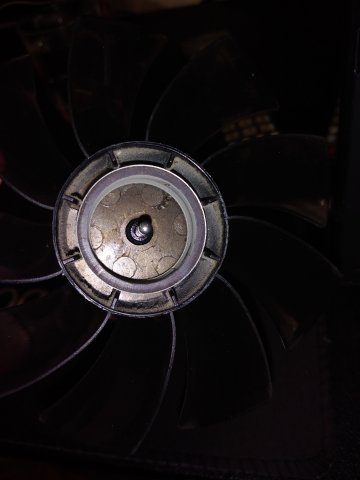

در 4 ساعت قبل، arash_aria گفته است :

پره هاشو چجوری دراوردی ؟؟؟

در نیاری خیلی سخت میشه

همونجا که خط سفید انداختی پلاستیک نرمه یا سفت؟

چیزی که دیدم تو عکس مشابه فن من بود

باید پیچ گوشتی رو داغ کنی بزارید همونجا که خط خطی سفید کردید. یواش یواش فشار بده تا موتور معلوم شه.

اگه پلاستیک نرم بود با کاتر درش بیار

لینک به دیدگاه
Share on other sites

  • ارسال 215
  • ایجاد شده
  • آخرین پاسخ

برترین ارسال کننده‌های این تاپیک

  • کاربر ویژه
در 1 ساعت قبل، arminas گفته است :

همونجا که خط سفید انداختی پلاستیک نرمه یا سفت؟

چیزی که دیدم تو عکس مشابه فن من بود

باید پیچ گوشتی رو داغ کنی بزارید همونجا که خط خطی سفید کردید. یواش یواش فشار بده تا موتور معلوم شه.

اگه پلاستیک نرم بود با کاتر درش بیار

مدلش قابل جدا سازی بود نمیدونستم با کمی فشاز راحت پرهها جدا میشن از رو فن عکساشو میزارم براتون

لینک به دیدگاه
Share on other sites

  • کاربر ویژه




ویرایش شده توسط arash_aria
لینک به دیدگاه
Share on other sites

در 9 ساعت قبل، arash_aria گفته است :

پره هاشو چجوری دراوردی ؟؟؟

در نیاری خیلی سخت میشه

در نیاوردم

با پره بریدم هیچ مشکلی هم پیش نیومد البته خیلی دقت کردم

لینک به دیدگاه
Share on other sites

  • کاربر ویژه
در 26 دقیقه قبل، Alirezatha گفته است :

در نیاوردم

با پره بریدم هیچ مشکلی هم پیش نیومد البته خیلی دقت کردم

خیلی ممنون ازت به هر حال جدا میشه راحت فناش

لینک به دیدگاه
Share on other sites

در 25 دقیقه قبل، arash_aria گفته است :

خیلی ممنون ازت به هر حال جدا میشه راحت فناش

ترجیح میدادم به فابریک کارخونه ایش دست نزنم به خاطر نورپردازی حتی اگر بخواد یک درصد هم نویزش بیشتر بشه ارزش نداره

لینک به دیدگاه
Share on other sites

  • کاربر ویژه
در 1 دقیقه قبل، Alirezatha گفته است :

ترجیح میدادم به فابریک کارخونه ایش دست نزنم به خاطر نورپردازی حتی اگر بخواد یک درصد هم نویزش بیشتر بشه ارزش نداره

نه داداش منم دست نزدن مدل خودش ازیناس که پرهها راحت جدا میشه .کلا گریین همه فن جدیداش که تعداد پرههاش زیاده داره یه

دستگاه میزنه همشون جدا میشن خیلی راحت بدون مشکلم میرن سرجاش بدون نویز و این چیزا

لینک به دیدگاه
Share on other sites

در 6 ساعت قبل، arash_aria گفته است :

نه داداش منم دست نزدن مدل خودش ازیناس که پرهها راحت جدا میشه .کلا گریین همه فن جدیداش که تعداد پرههاش زیاده داره یه

دستگاه میزنه همشون جدا میشن خیلی راحت بدون مشکلم میرن سرجاش بدون نویز و این چیزا

درود

دوست عزیز پس از اتمام پروژه تصاویر نتایج کارتون رو اینجا قرار بدید.

با تشکر.

لینک به دیدگاه
Share on other sites

در 25 دقیقه قبل، DPSYS گفته است :



یک سوال دوست عزیز

نوار led با led های کوچکتر از نوار های rgb 5050 داریم؟ (منظورم قطر یا ضخامت خود LED هست) مثل همین LED قرمزها که فن های گرین داره، دوستمون هم عکسش رو گذاشتند اما دنبال نمونه RGB هستم.

لینک به دیدگاه
Share on other sites

در 36 دقیقه قبل، arminas گفته است :

یک سوال دوست عزیز

نوار led با led های کوچکتر از نوار های rgb 5050 داریم؟ (منظورم قطر یا ضخامت خود LED هست) مثل همین LED قرمزها که فن های گرین داره، دوستمون هم عکسش رو گذاشتند اما دنبال نمونه RGB هستم.

درود دوست عزیز

ما تو LED SMD انواع مختلف با ابعاد مختلفی داریم مثلا SMD 3030 , 3014 , 2835 , 5630 , 5730 and 5050  که این اعداد بیانگر سایز چیپ ال ای دی به میلیمتر هستن و مثلا RGB 5050 که به صورت مربع هست ابعاد چیپش 5 میلیمتر در 5 میلیمتر هست و تو مدل RGB ما چند تا سایز چیپ داریم که یکیش همین 5050 هست که شناخته شدست و یه مدل دیگه همه RGB 3528  بود که فکر نکنم موجود باشه!

اینم لینکش :   https://www.roboeq.ir/products/detail/1202036/ال ای دی نواری 3528 RGB/

سایزهای دیگه هم  اگه باشه فکر نکنم  گیر بیاد!

اینم یه لینک مربوط به   LED SMD :

https://www.saving-star.com/smd-led-comparison

موفق باشید.

لینک به دیدگاه
Share on other sites

در در 28 بهمن 1398 در 12:39، DPSYS گفته است :

درود

دوست عزیز الان من سرم شلوغه و اگه یه مقدار صبر کنی سعی میکنم تا جایی که بتونم کاملا راهنماییت کنم.

فقط اون انشعابی که گرفتی رو حتما قطع کن چون اون پین های کارت گرافیک قضیشون فرق میکنه و ممکنه اشتباهی بزنی نورپردازی گرافیک رو به باد بدی؟!

دوست عزیز من همچنان منتظر راهنمایی شما هستم، ممنونم

لینک به دیدگاه
Share on other sites

در 2 ساعت قبل، overlord گفته است :

دوست عزیز من همچنان منتظر راهنمایی شما هستم، ممنونم

درود بر شما

با عرض پوزش دوست عزیزحقیقتا این مدت دیگر دوستان زیاد پیام دادند و شما رو فراموش کرده بودم ، واقعا معذرت میخوام.

یه تصویر با کیفیت از اون خروجی نورپردازی کارت گرافیکتون که پین ها یا سیم ها مشخص باشه قرار بدید تا ببینیم چه می شود کرد...

لینک به دیدگاه
Share on other sites

در 14 ساعت قبل، DPSYS گفته است :

درود بر شما

با عرض پوزش دوست عزیزحقیقتا این مدت دیگر دوستان زیاد پیام دادند و شما رو فراموش کرده بودم ، واقعا معذرت میخوام.

یه تصویر با کیفیت از اون خروجی نورپردازی کارت گرافیکتون که پین ها یا سیم ها مشخص باشه قرار بدید تا ببینیم چه می شود کرد...

سلام دوتا عکس زیر مربوط به خروجی rgb و کانکتور اون هست

روی خروجی از روبه رو ، از سمت راست سه تای اولی ولتاژشون بین 0 تا 12 تغییر میکنه و دوتای اخری هم حدود 4 و 6 ولت هستند



لینک به دیدگاه
Share on other sites

در در 3 اسفند 1398 در 08:20، overlord گفته است :

سلام دوتا عکس زیر مربوط به خروجی rgb و کانکتور اون هست

روی خروجی از روبه رو ، از سمت راست سه تای اولی ولتاژشون بین 0 تا 12 تغییر میکنه و دوتای اخری هم حدود 4 و 6 ولت هستند



درود

براتون بررسی میشه و سعی میکنم راه حلی برای این پروژه پیدا کنم...

لینک به دیدگاه
Share on other sites

در 5 ساعت قبل، DPSYS گفته است :

درود

براتون بررسی میشه و سعی میکنم راه حلی برای این پروژه پیدا کنم...

دستت درد نکنه حقیقت خیلی هم تو نت دمبالش گشتم پیدا نشد چیزی که نشد

لینک به دیدگاه
Share on other sites

  • کاربر ویژه
در در 30 بهمن 1398 در 00:13، DPSYS گفته است :

درود

دوست عزیز پس از اتمام پروژه تصاویر نتایج کارتون رو اینجا قرار بدید.

با تشکر.

متاسفانه بدلیل وضعیت موجود وگرانی شدید از خرید

اجناس جا موندم (نوار ار جی بی بهترین حالت 5 متری میدن 100 تا 80 تومن)

بقیه جمهوریم که کلا بستن و نیستن که فروش کنند

بیرون رفتنم فعلا غیر ممکن شده

لینک به دیدگاه
Share on other sites

  • کاربر ویژه
در در 5 اسفند 1398 در 14:05، DPSYS گفته است :

درود

براتون بررسی میشه و سعی میکنم راه حلی برای این پروژه پیدا کنم...

جسارتا اخرین خونه برای قرمز رنگ قرمز کمترین ولتا ژ رو میشکه

ولی ابی و سبز هر کدوم تا 12 ولت میکشن

لینک به دیدگاه
Share on other sites

  • کاربر ویژه
در در 3 اسفند 1398 در 08:20، overlord گفته است :

سلام دوتا عکس زیر مربوط به خروجی rgb و کانکتور اون هست

روی خروجی از روبه رو ، از سمت راست سه تای اولی ولتاژشون بین 0 تا 12 تغییر میکنه و دوتای اخری هم حدود 4 و 6 ولت هستند



معذرت میخوام اشتباه شدش

ویرایش شده توسط arash_aria
لینک به دیدگاه
Share on other sites

اقا اخرش رفتم یه کنترلر ار جی بی ادامسی خریدم، نتیجشو تویه یه فایل ویدیو کم حجم براتون میزارم، جالبه ببینید

لینک به دیدگاه
Share on other sites

در 1 دقیقه قبل، overlord گفته است :

اقا اخرش رفتم یه کنترلر ار جی بی ادامسی خریدم، نتیجشو تویه یه فایل ویدیو کم حجم براتون میزارم، جالبه ببینید

انگار عروسی هستش تو کیس

لینک به دیدگاه
Share on other sites

  • 2 هفته بعد...
  • کاربر ویژه

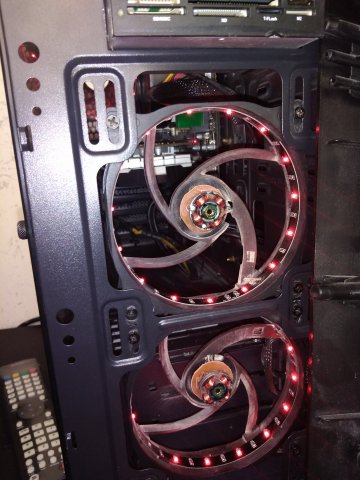

زدم تمام فنها رو rgb کردم اما چه rgb  ای از نوع سرم کلاه رفت ازینا که قمرز جدا سبز جدا ابی جدا

ولی افکتهاش قشنگه ول حیف شد 40 توم 5متر نوار گرفتم هیچی که هیچی

فیلماشو میزارم

اومدم فنهارو بدم رو کیت که سرعتشون کم و زیاد بشه اما باید قبل از اینکه

به ال ای دی برق برسه سر راهش یه دوراهی بشه بره برای فن که محتمله بشه

همه رنگها رو میدیم به فن قرمز و اب و سبز رو به منفی فن باید بزنیم و مثبت فنم

به مثبت اینها که ممکنه بشه و چون تمام رنگها باید برق بدن به فن مجبوریم همرو بدیم

به فنها تا بشه سرعت فن رو با نور ال ایدی کم یا زیاد کنیم

رو کیت که بدیم همه رنگها روشن میکنه البته بازم مممکنه نشه این روش همرو روشن کنه

لینک به دیدگاه
Share on other sites

سلام.

دوستان نوار متری ARGB هم پیدا میشه؟ که با کنترل بشه رنگ و افکتشو تغییر داد؟ برای اتاق و پشت میز کامپیوتر میخوام نصب کنم.

ویرایش شده توسط Mu3tang
لینک به دیدگاه
Share on other sites

  • 3 ماه بعد...
در در 27 اسفند 1398 در 21:18، Mu3tang گفته است :

سلام.

دوستان نوار متری ARGB هم پیدا میشه؟ که با کنترل بشه رنگ و افکتشو تغییر داد؟ برای اتاق و پشت میز کامپیوتر میخوام نصب کنم.



سلام منم دنبال همچین چیزی هستم

کسی تجربه استفاده از اینا رو داره؟ برای داخل کیس میخوام استفاده کنم

آیا چیپ کنترلر لازم داره؟

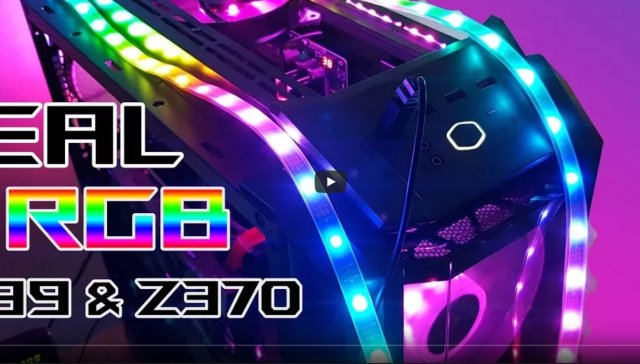

میخوام حالت گرادینت باشه مثل این عکس


ویرایش شده توسط Yosef Faraji
لینک به دیدگاه
Share on other sites

در 11 ساعت قبل، Yosef Faraji گفته است :



سلام منم دنبال همچین چیزی هستم

کسی تجربه استفاده از اینا رو داره؟ برای داخل کیس میخوام استفاده کنم

آیا چیپ کنترلر لازم داره؟

میخوام حالت گرادینت باشه مثل این عکس

این قابلیت را deepcool rgb 380 داراست البته با کنترلر خودش ، با مادربرد تست نکردم. نمی دونم الان تو بازار موجود هست یا نه!

تمامی افکت های کنترلر deepcool rgb 380

https://www.youtube.com/watch?v=-aDIVuDiDLk





لینک به دیدگاه
Share on other sites

در 10 دقیقه قبل، arminas گفته است :

این قابلیت را deepcool rgb 380 داراست البته با کنترلر خودش ، با مادربرد تست نکردم. نمی دونم الان تو بازار موجود هست یا نه!

تمامی افکت های کنترلر deepcool rgb 380

https://www.youtube.com/watch?v=-aDIVuDiDLk





زیاد کنترلش برام مهم نیست همین حالتی که تو عکس هست رو ثابت داشته باشه فقط

چون مثل اینکه قیمت rgb 380 الان ۵۴دلاره و نمیخوام اینقدر هزینه کنم

لینک به دیدگاه
